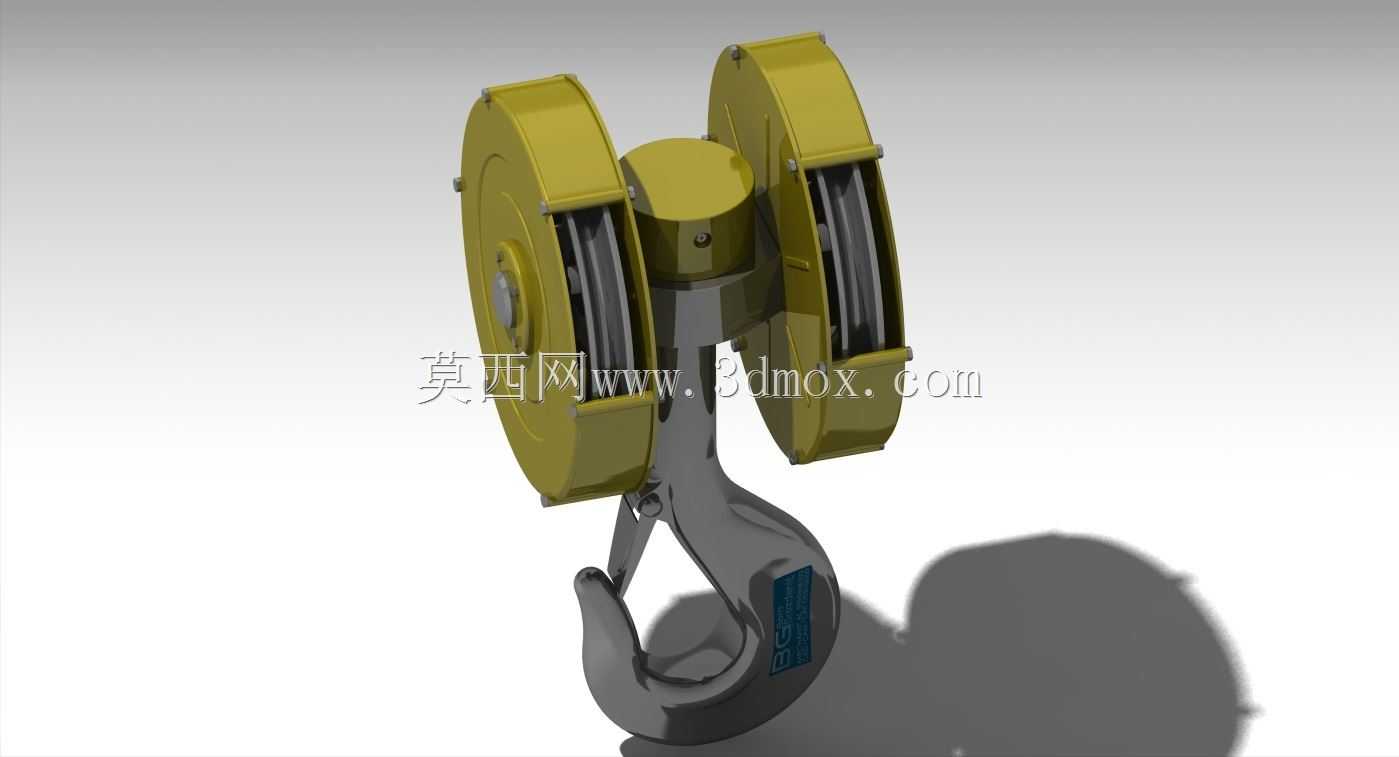

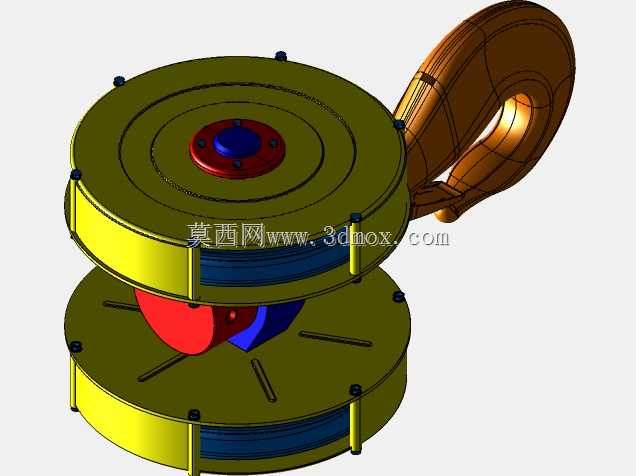

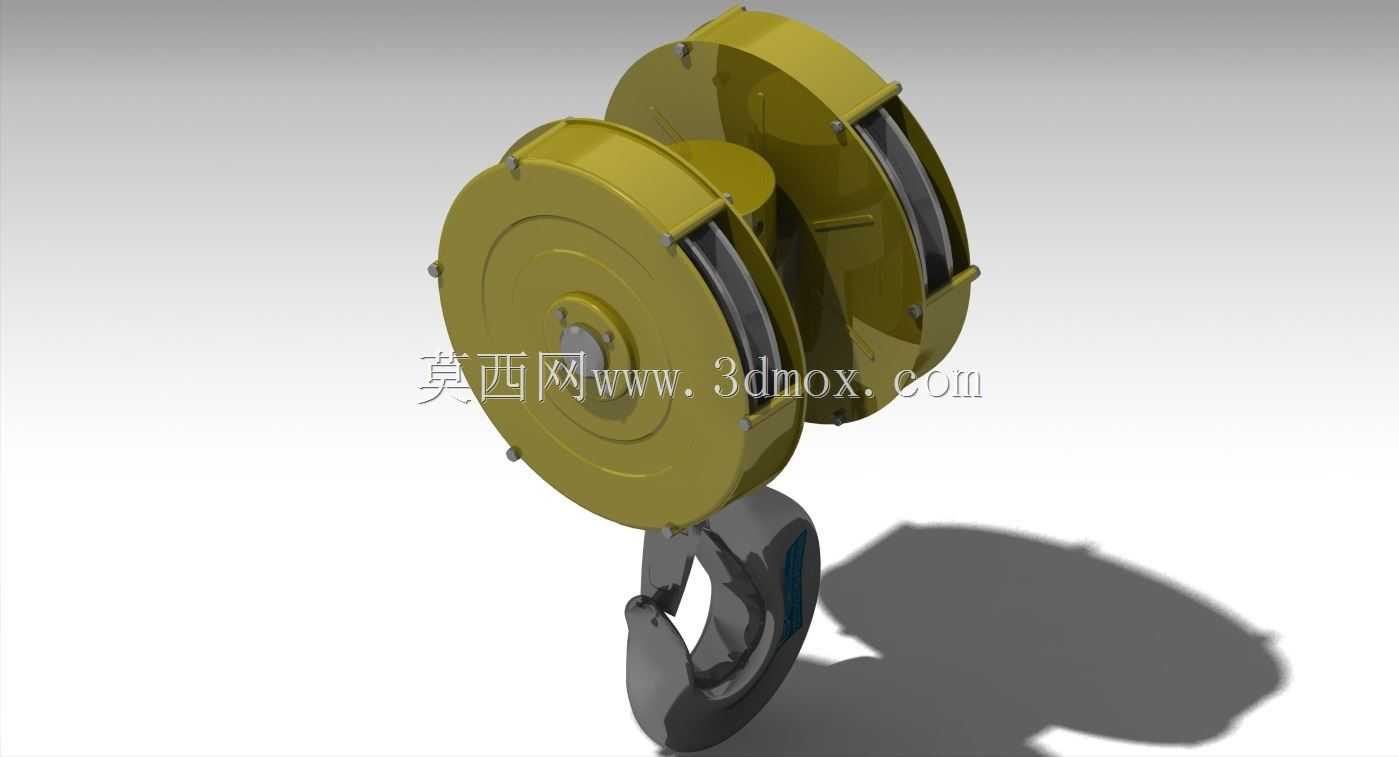

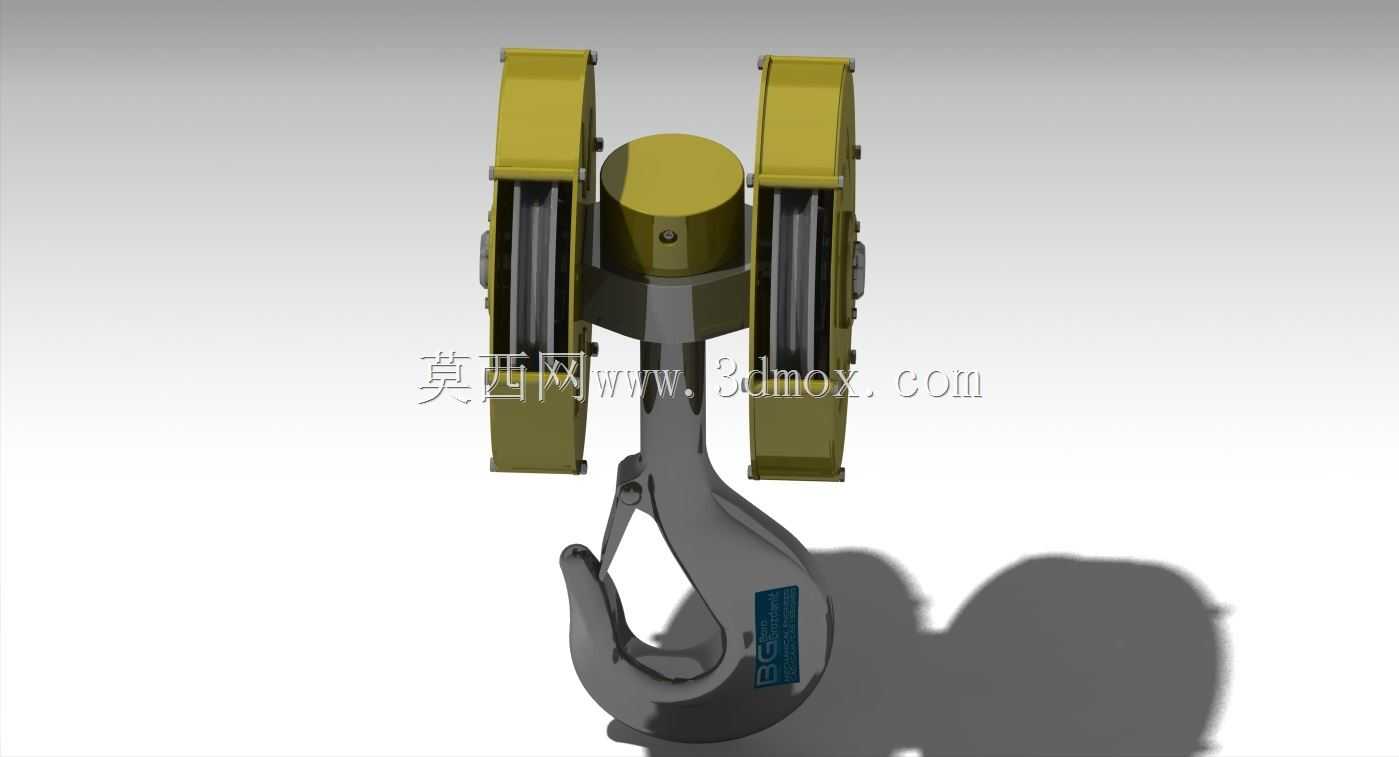

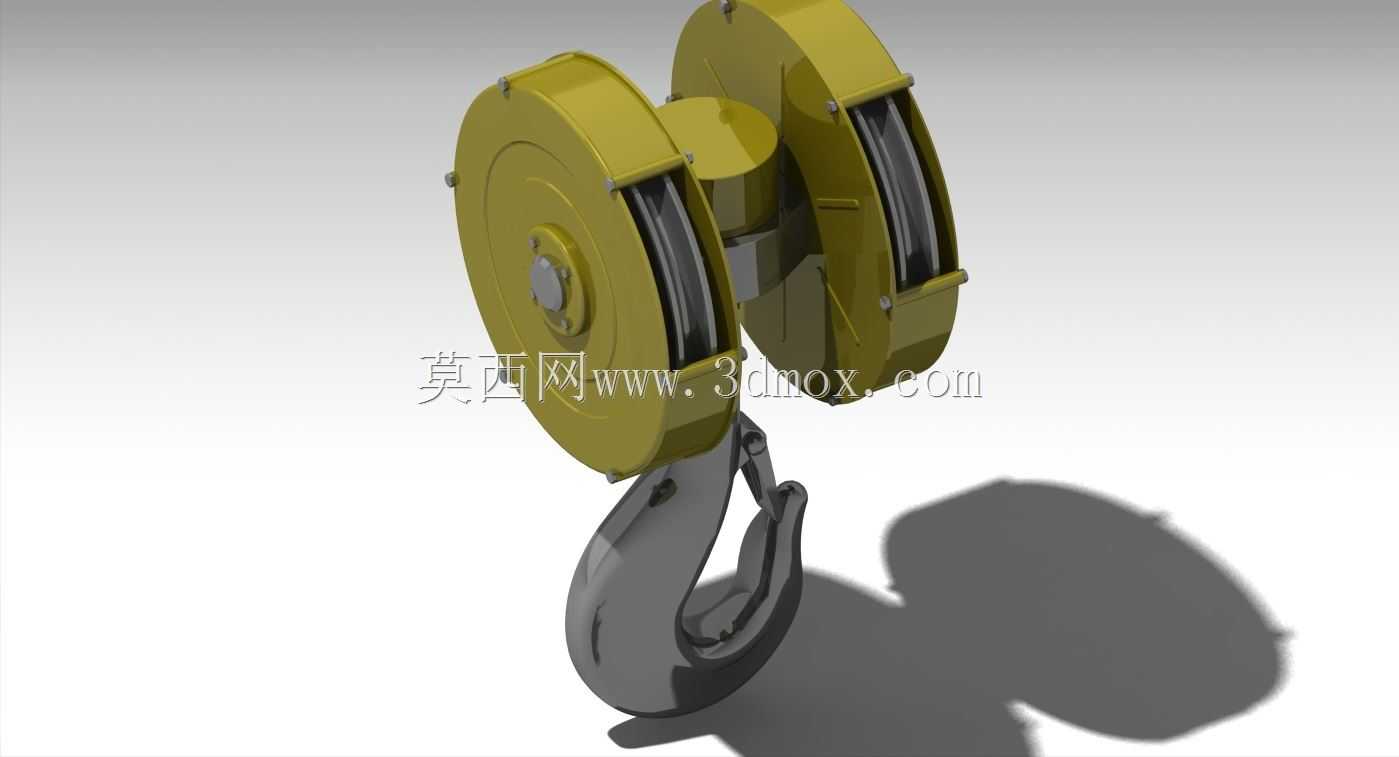

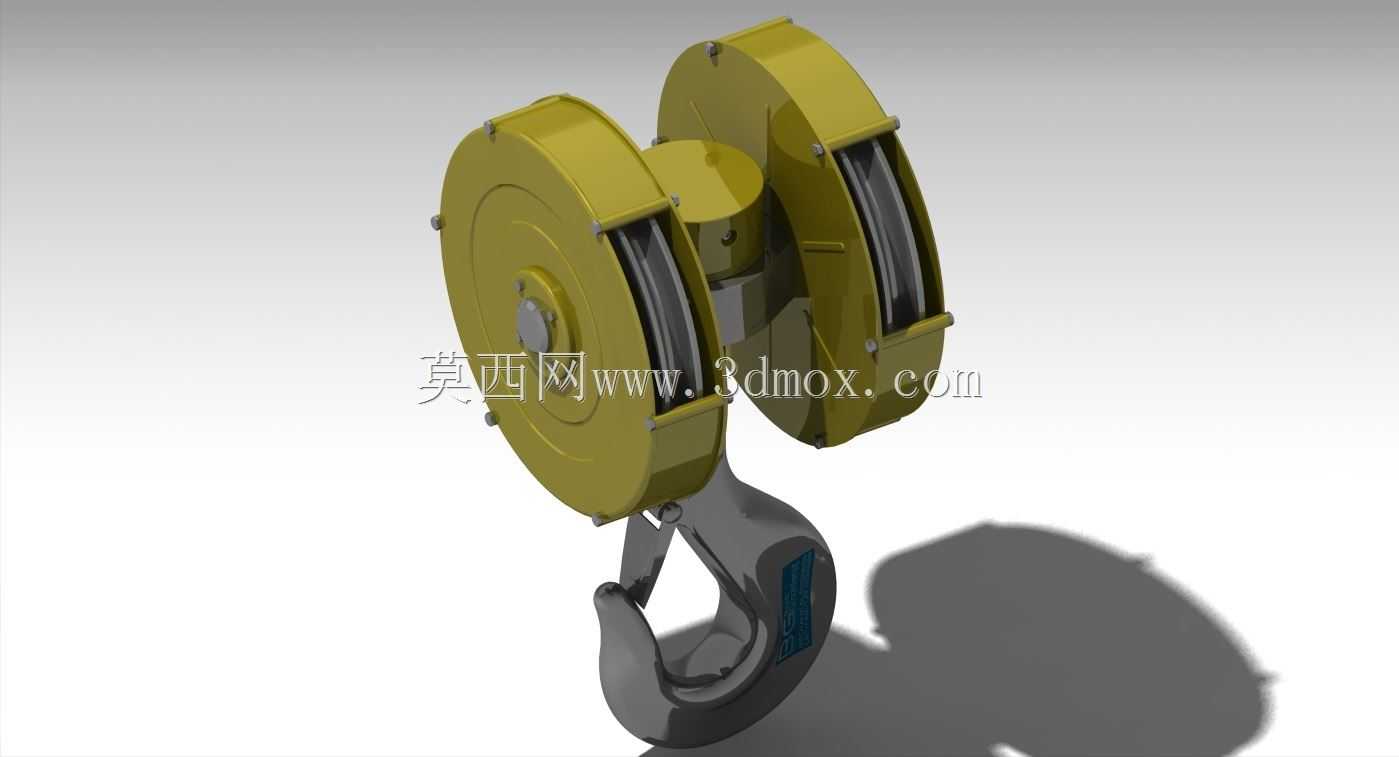

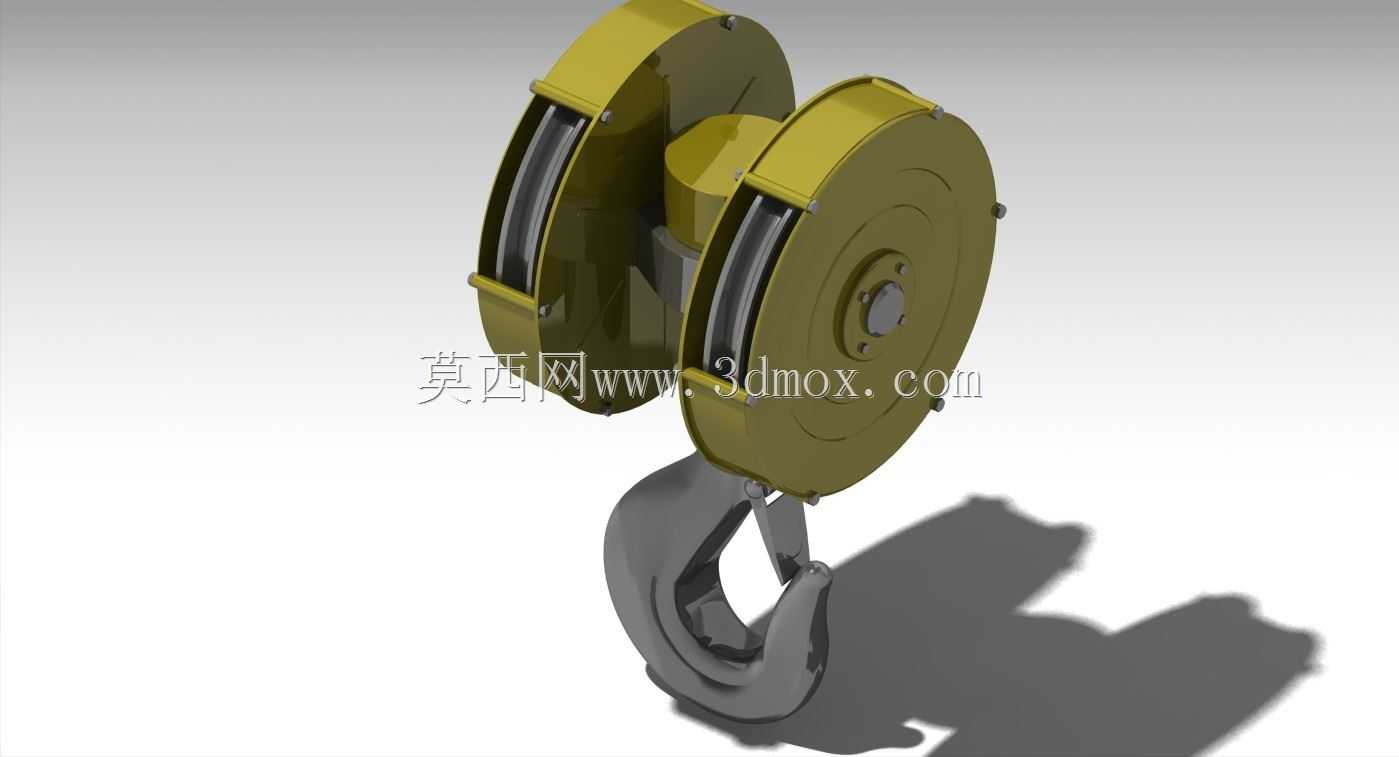

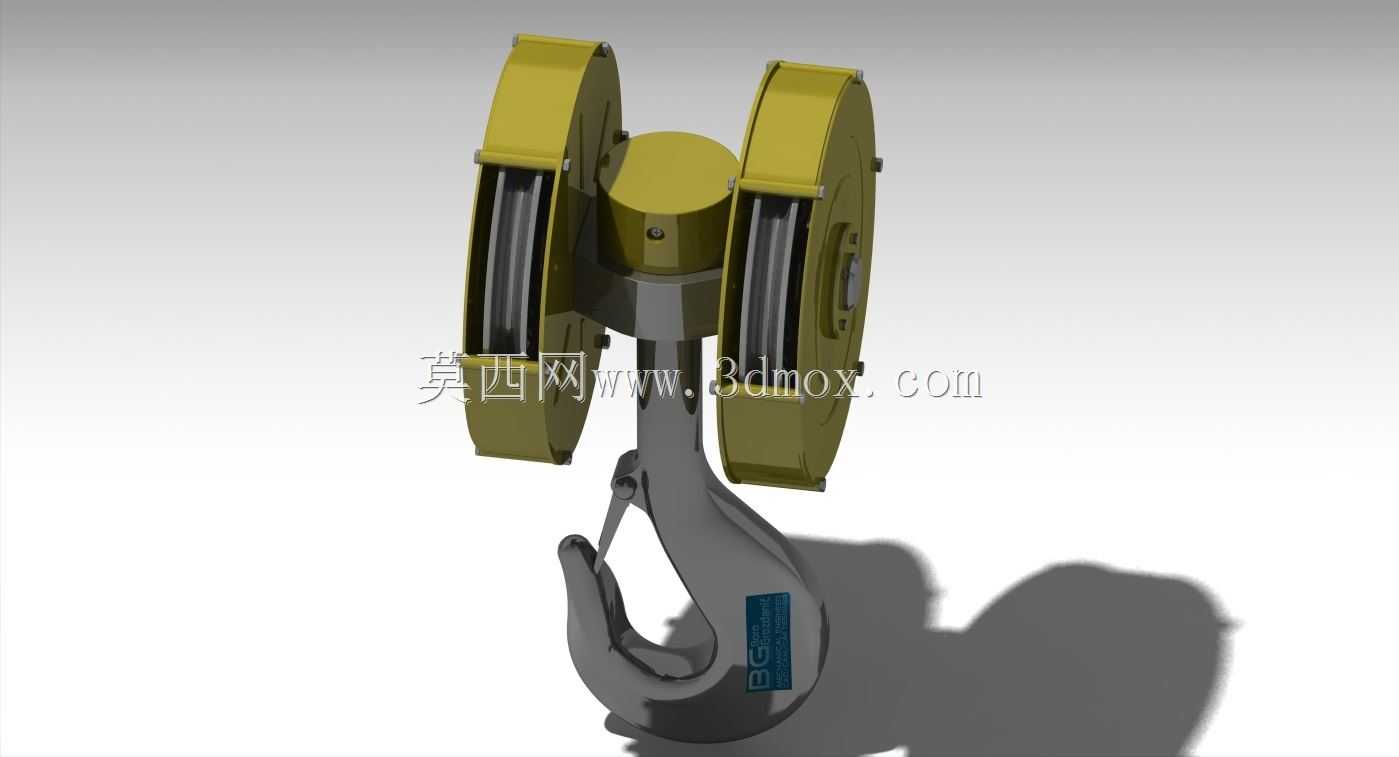

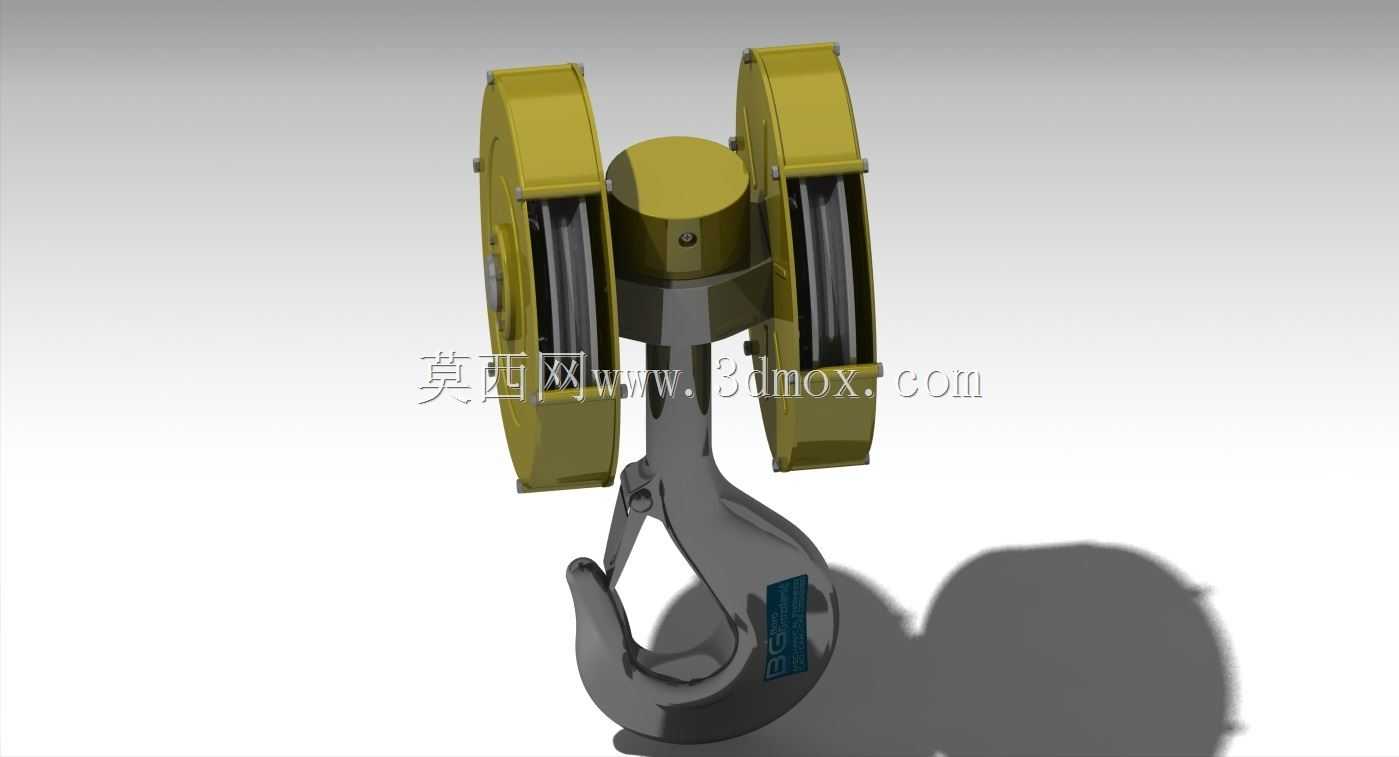

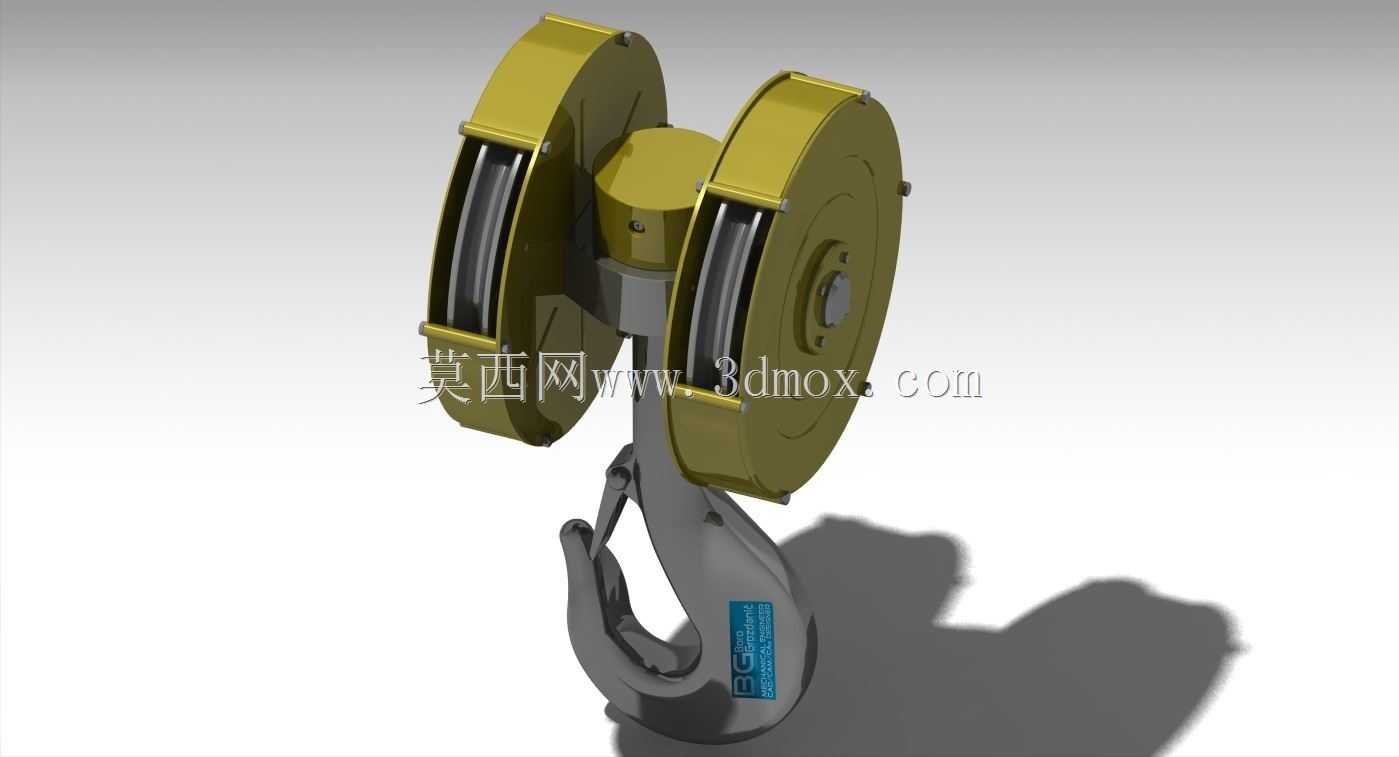

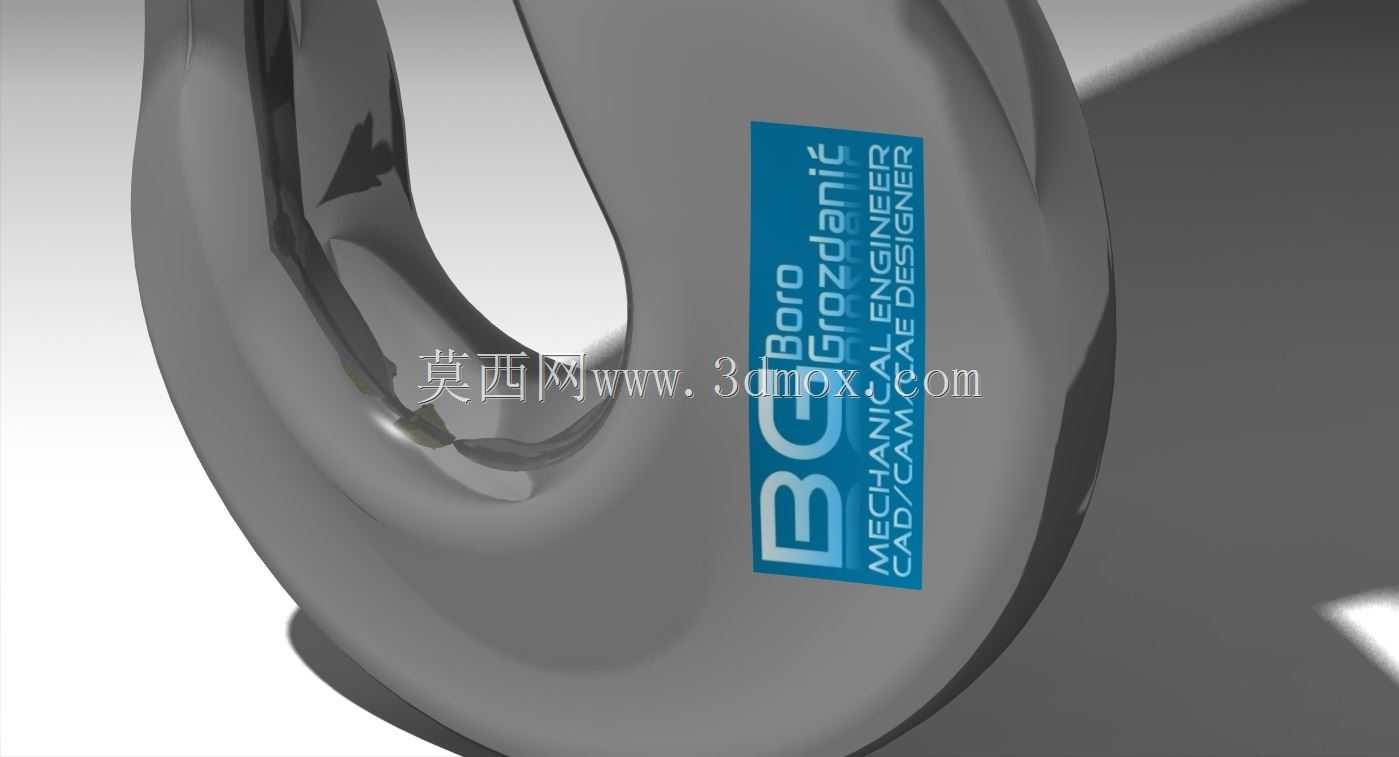

双滑轮组起重吊钩结构设计

在车间重型工件转运、港口集装箱装卸、基建现场钢材吊装这类场景里，起重吊钩是直接承接载荷、连接起升钢丝绳与被吊物的核心受力部件，这套双滑轮组结构的吊钩，适配大吨位起升工况，能通过滑轮组的倍率转换降低钢丝绳单绳拉力，匹配常规桥门式起重机、履带吊的起升机构安装需求。建模时先从核心受力件入手，先绘制吊钩钩体的轮廓草图，钩身的危险截面尺寸按照额定起重量的弯曲应力、拉应力复合校核值确定，钩头的开口尺寸适配常用卸扣、吊装带的连接规格，钩尾的螺纹段与横梁的连接位置预留足够的防松退刀槽，避免螺纹根部应力集中。之后处理滑轮组部分，两个滑轮的轮槽直径严格匹配常用钢丝绳直径，轮缘的圆弧半径做了圆滑过渡，防止长期运行磨损钢丝绳外层钢丝，滑轮内部的轴承安装位按照标准深沟球轴承的外径、宽度预留配合公差，两侧的滑轮罩壳采用薄钢板折弯成型的结构，既可以防止钢丝绳脱槽，也能避免作业中杂物卷入滑轮间隙，罩壳上预留的注油孔位置正对轴承外圈，方便日常维护时加注润滑脂。横梁部分作为连接滑轮组与吊钩的核心承载件，中间的轴孔与滑轮轴采用间隙配合，两端的定位台阶尺寸刚好卡在滑轮罩壳的内侧，防止轴窜动，吊钩与横梁连接的推力轴承位置，按照轴向载荷的大小选定轴承型号，建模时预留轴承的安装间隙，避免转动卡滞。整个模型的安装边界需要匹配起重机小车的起升机构布局，滑轮组的上方吊点中心距与小车架的钢丝绳导向滑轮间距对应，吊钩的最低下落极限位置时，滑轮罩壳与小车架底部预留足够的安全距离，防止冲顶。建模过程中先完成单个零件的参数化绘制，每个零件的配合面都做了公差标注的参考基准，之后进入装配环境按照实际装配顺序添加配合约束，先将滑轮轴承压入滑轮内孔，再穿入滑轮轴固定在罩壳上，之后装配横梁与吊钩的推力轴承，最后拧紧吊钩尾部的锁紧螺母，添加防松销的装配位置。完成装配后对整个结构做干涉检查，确认滑轮转动时不会与罩壳、横梁发生剐蹭，吊钩可以在横梁下方灵活转动，适配不同角度的吊装需求，避免起吊过程中吊钩扭转导致钢丝绳拧结。
