不锈钢椭圆嵌入式船用系船柱结构设计

做船用系泊配件的结构设计时，最先要锚定的是实际使用场景——这类嵌入式系船柱多用于中小型游艇、公务快艇的甲板边缘，区别于传统立式系船柱，它的椭圆沉台结构能完全嵌入甲板预留的安装槽内，表面与甲板齐平，不会在人员通行时形成磕碰凸起，也能减少停靠时缆绳剐蹭柱体边缘的磨损概率。

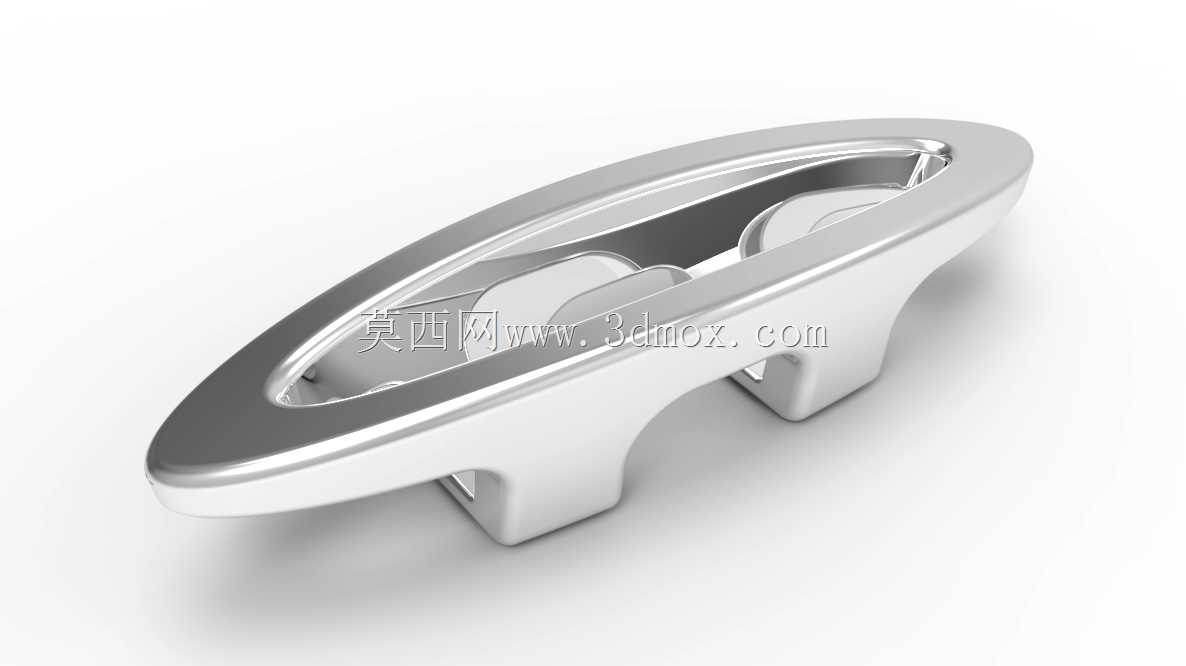

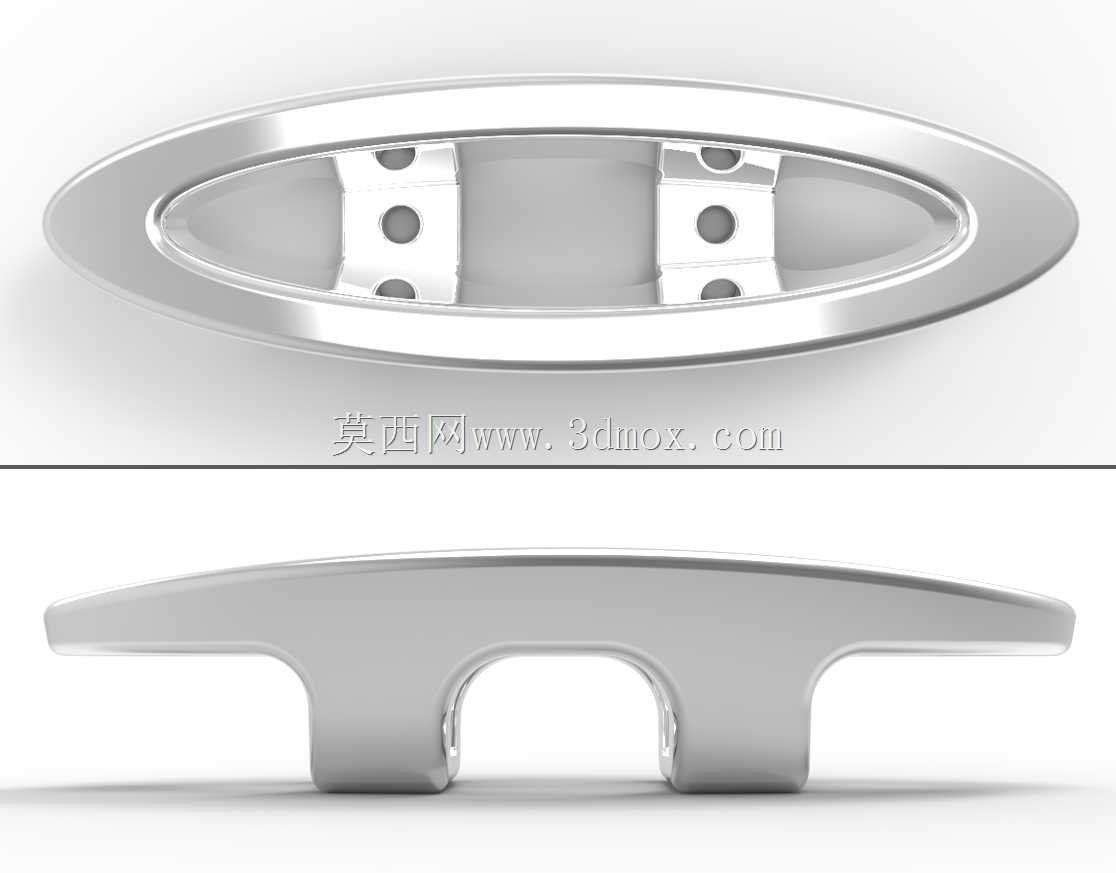

从功能特性来看，这款系船柱采用316不锈钢铸造本体，核心受力区是中间对称分布的两组安装孔位，每组三个孔呈三角排布，安装时通过螺栓穿透甲板与背面的加强衬板锁紧，能承受常规6-10吨级的缆绳拉力，适配12米以内的游艇、钓鱼艇的靠泊系缆需求。柱体的弧形导缆面做了R3的圆角过渡，缆绳在受力偏移时不会被锐边切割，哪怕是大角度斜拉缆绳，也能顺着弧面顺滑导向，减少缆绳的应力集中点。

建模的时候我习惯先从安装边界倒推尺寸，先确定甲板预留的椭圆安装槽长轴240mm、短轴80mm，沉台深度12mm，以此为基准先画沉台的外轮廓曲面，再向内偏移5mm做柱体的壁厚，毕竟船用配件要兼顾强度和减重，太厚会增加甲板负重，太薄在缆绳瞬间拉力下容易变形。中间的受力肋板我做了8mm的厚度，和柱体内壁做完全的圆角融合，避免应力集中在焊接或者铸造的接缝处。

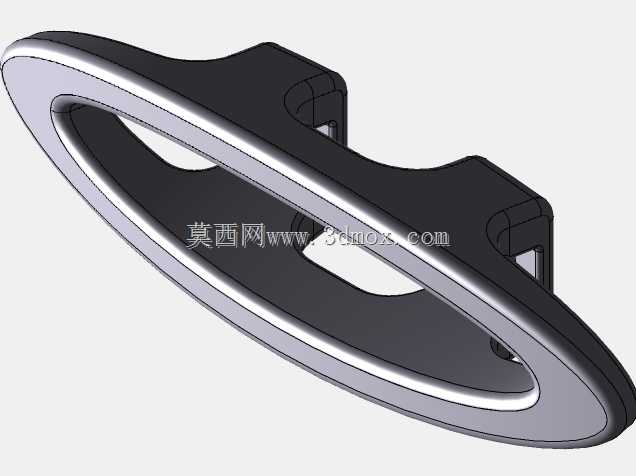

具体画图步骤上，我先用Solidworks的草图工具画出椭圆外轮廓和中间导缆槽的对称中心线，先拉伸做出沉台的基体，再用旋转凸台做出两侧的导缆弧面，之后切除中间的穿缆空腔，再阵列做出两组安装孔，最后对所有外露边做圆角处理，导缆面的圆角要单独放大到R5，安装孔的沉头深度要匹配M10内六角螺栓的头部尺寸，保证螺栓锁紧后头部完全没入沉孔，不会突出柱体表面。建模完成后要做简单的受力仿真，在导缆面施加垂直方向10吨的均布载荷，检查安装孔位的变形量是否控制在0.2mm以内，肋板位置的应力是否低于不锈钢屈服强度的60%，毕竟海上系泊时会遇到风浪带来的瞬间冲击载荷，安全冗余必须留足。

这类嵌入式系船柱相比传统外装式的，还有个优势是甲板下方不需要预留太多突出的安装结构，不会占用甲板下的储物空间，安装时只需要在甲板上开出对应尺寸的椭圆孔，打上密封胶再锁紧紧固件即可，后期维护也只需要定期检查螺栓锁紧力和表面抛光层的磨损情况，不需要做复杂的防腐处理，不锈钢本身的抗海水腐蚀性能足够应对近岸使用场景。
