水下ROUV用250mm口径EFR导管式推进器

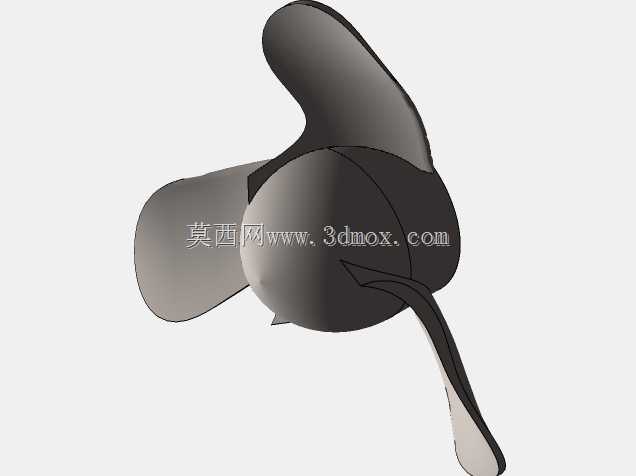

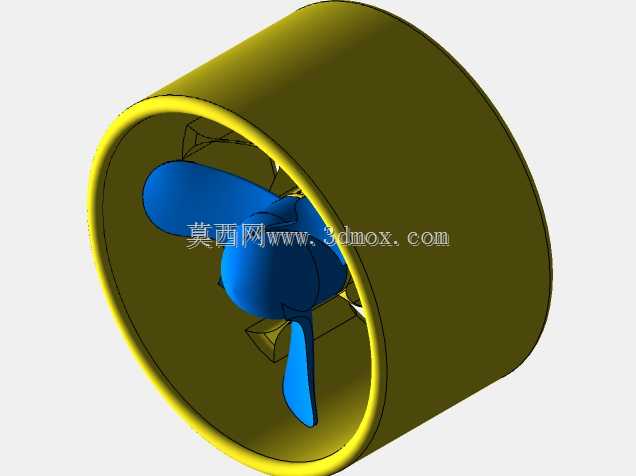

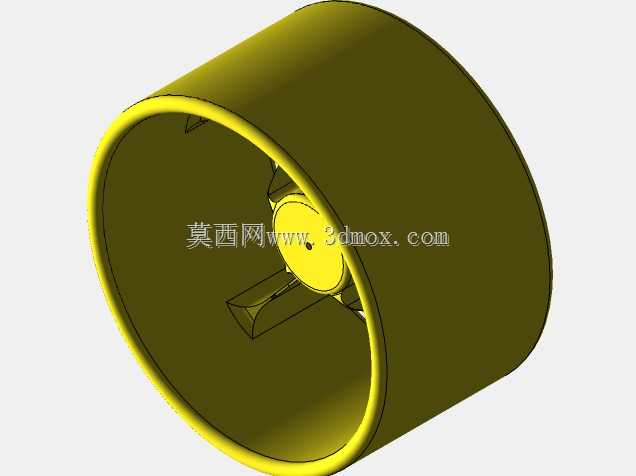

这款导管式推进装置主要面向小型遥控水下机器人的动力配套场景，在水下观测、近岸浅区水下排查、小型水下作业载体的动力配置中都能适配，相比外露式螺旋桨，导管结构既可以避免桨叶剐蹭水下障碍物、缠绕水草缆绳，也能通过导管的整流作用提升桨叶的推力效率，降低紊流带来的动力损耗。整体结构采用ABS材质设计，适配775规格等同等安装尺寸的直流电机驱动，整体口径控制在250mm，安装时需要预留导管外壁的固定卡位空间，导管端面与载体安装面的贴合间隙需要控制在1mm以内，避免水流从安装缝隙泄漏影响推力输出。建模阶段先从导管的流道轮廓入手，先绘制导管的纵向截面轮廓线，以中心轴线为旋转轴生成导管的整体实体，导管内壁做了顺滑的圆弧过渡，减少水流经过时的沿程阻力，导管前缘做了圆角导边处理，降低来流的冲击紊流。桨叶部分先确定桨毂的安装尺寸，匹配775电机的输出轴径，在桨毂的圆周方向均匀布置三片桨叶，每片桨叶的翼型截面从根部到梢部做渐变的扭角设计，根部扭角更大保证结构强度，梢部扭角适配导管内的水流速度分布，减少叶梢的涡流损失。建模过程中先搭建整体的装配骨架，确定电机安装位、导管中心、桨叶旋转中心的同轴度公差控制在0.1mm以内，避免运转时出现动平衡问题，桨叶和导管内壁的间隙控制在2mm，既保证运转时不会出现剐蹭，也不会因为间隙过大降低推力效率。导管尾部做了平直的整流段，让经过桨叶加速的水流能够平顺导出，减少尾流的紊流区域，提升推进的响应速度，这也是EFR快速响应设计的核心点，在载体做姿态调整、进退切换时，推力的滞后时间更短，能够提升小型ROUV的操控灵活性。结构上电机安装位集成在导管内部的支撑筋上，三根支撑筋沿圆周均匀分布，既固定电机的安装座，也对进流做一定的整流作用，支撑筋的截面采用流线型设计，降低自身的水流阻力。建模完成后需要做整体的干涉检查，确认桨叶旋转全行程内和导管、支撑筋、电机座都没有干涉，同时验证安装接口的尺寸匹配性，确保775电机能够顺利装入安装位，输出轴和桨毂的配合长度足够传递扭矩，不会出现运转打滑的问题。
