海洋码头水族馆输水软管卷盘结构设计

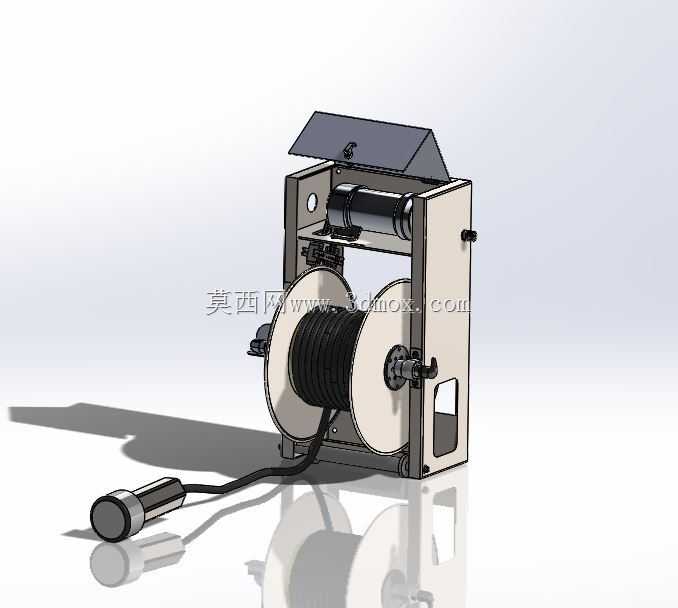

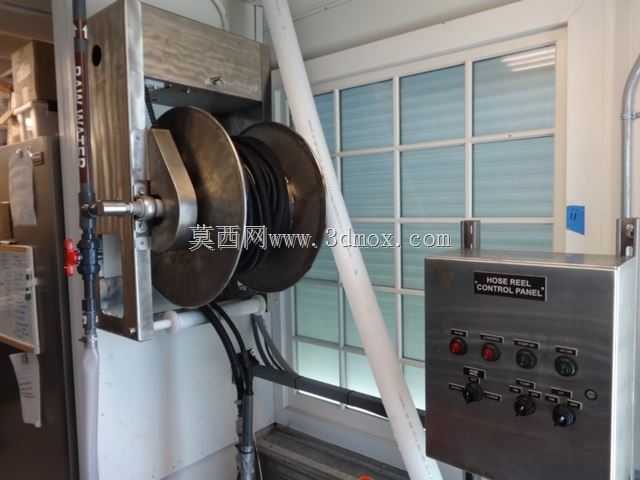

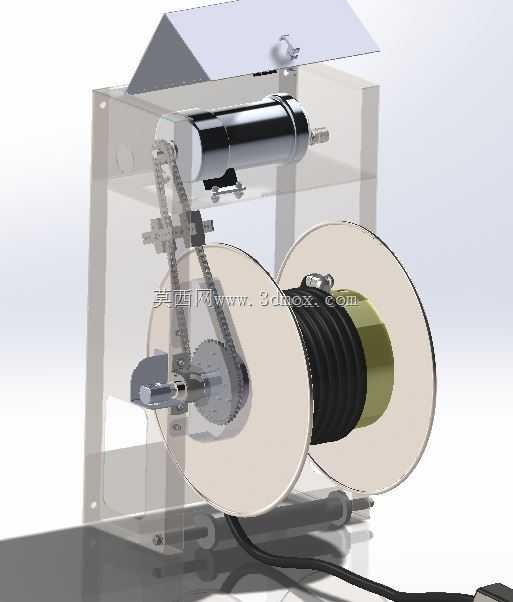

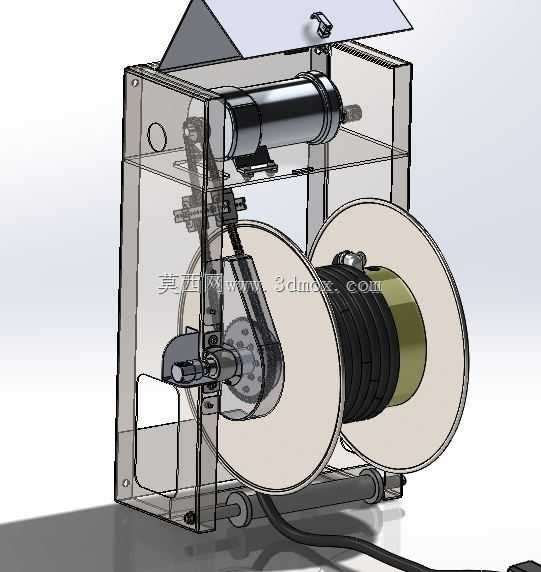

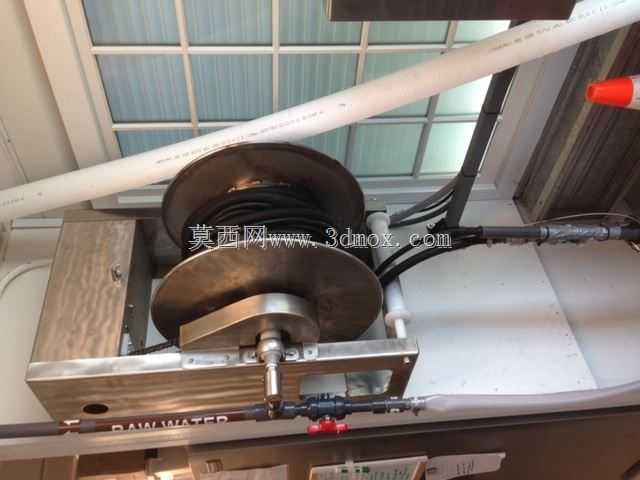

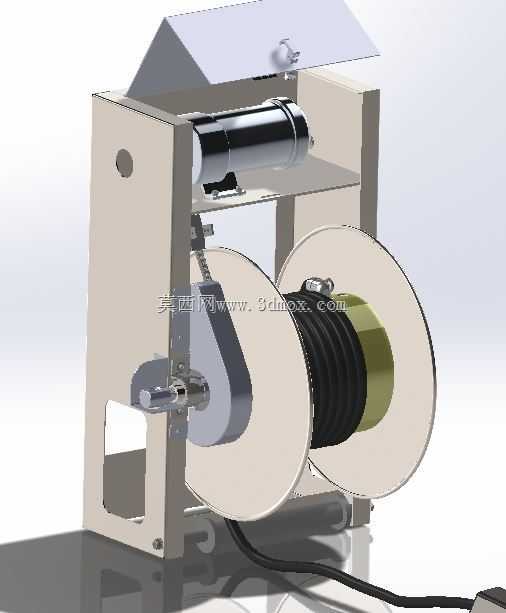

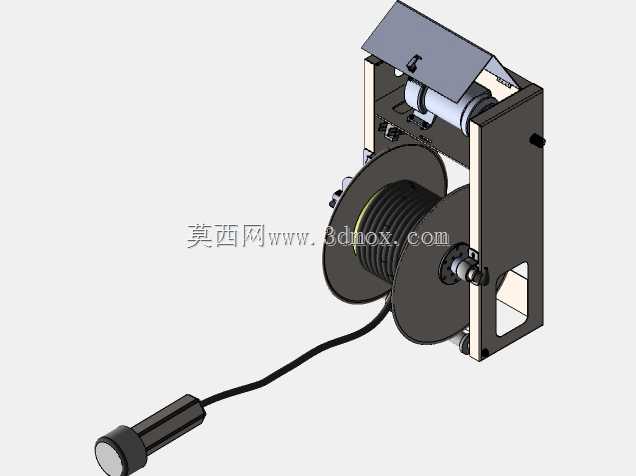

这款软管卷盘主要适配临海码头旁水族馆的输水作业场景，日常作业中需要从临近海域抽取海水完成水族缸体换水、补水操作，卷盘的存在可以规整输水软管，避免码头地面管线杂乱引发的绊摔风险，同时减少软管长期暴露在户外被踩踏、盐雾腐蚀的损耗。从功能设计上看，卷盘采用侧置摇柄驱动的收卷结构，内置的卷轴做了等径滚筒设计，收卷过程中软管可以逐层排布，不会出现局部堆叠卡滞的问题；侧架上预留的锁止结构可以在拉出指定长度软管后固定卷轴位置，避免输水过程中软管受水压回扯回缩，输出端配套的快接接头可以直接匹配潜水泵的出水端口，减少现场接装的操作步骤。设计初期首先要确认安装边界，整体架体采用立式框架结构，底部预留四个脚轮安装位，既可以固定在码头指定作业点位，也可以根据不同水族缸的取水需求短距离移动，架体侧面预留的镂空槽位方便操作人员观察软管剩余存量，顶部的挡雨盖板可以遮挡露天环境下的降雨、日晒，延长内部卷轴与金属构件的使用寿命。建模阶段采用SolidWorks完成全参数化设计，第一步先搭建两侧立式侧板的基准面，绘制侧板的轮廓草图，拉伸生成基础架体后，在侧板对应位置开出卷轴安装孔、摇柄轴过孔与侧锁的安装槽；第二步装配中心卷轴组件，提前在卷轴表面做防滑纹理处理，避免收卷时软管与卷轴表面打滑，随后装配两侧的挡线盘，挡线盘直径比软管收卷后的最大外径大30mm，防止收卷过程中软管从卷轴侧边脱出；第三步装配顶部挡雨盖与底部支撑脚，同步完成摇柄、锁止卡扣、外接接头的细节建模，最后添加软管与配套潜水泵的装配体，验证软管拉出、收卷的运动轨迹是否存在干涉，调整架体内部的走线间隙，确保收卷全程软管不会与架体棱角产生摩擦。实际使用中，这款卷盘可以容纳25米长度的输水软管，完全覆盖码头取水点到馆内最远水族缸的输送距离，框架采用喷塑处理的钣金材质，抵御海边盐雾环境的锈蚀能力优于普通冷轧钢构件，摇柄位置做了防滑包胶处理，操作人员戴防滑手套也可以稳定施力完成收卷作业。
