船舶操舵用立式舵轮操控装置结构

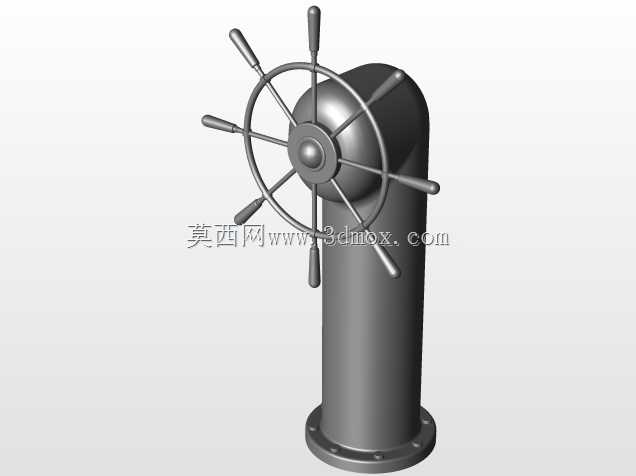

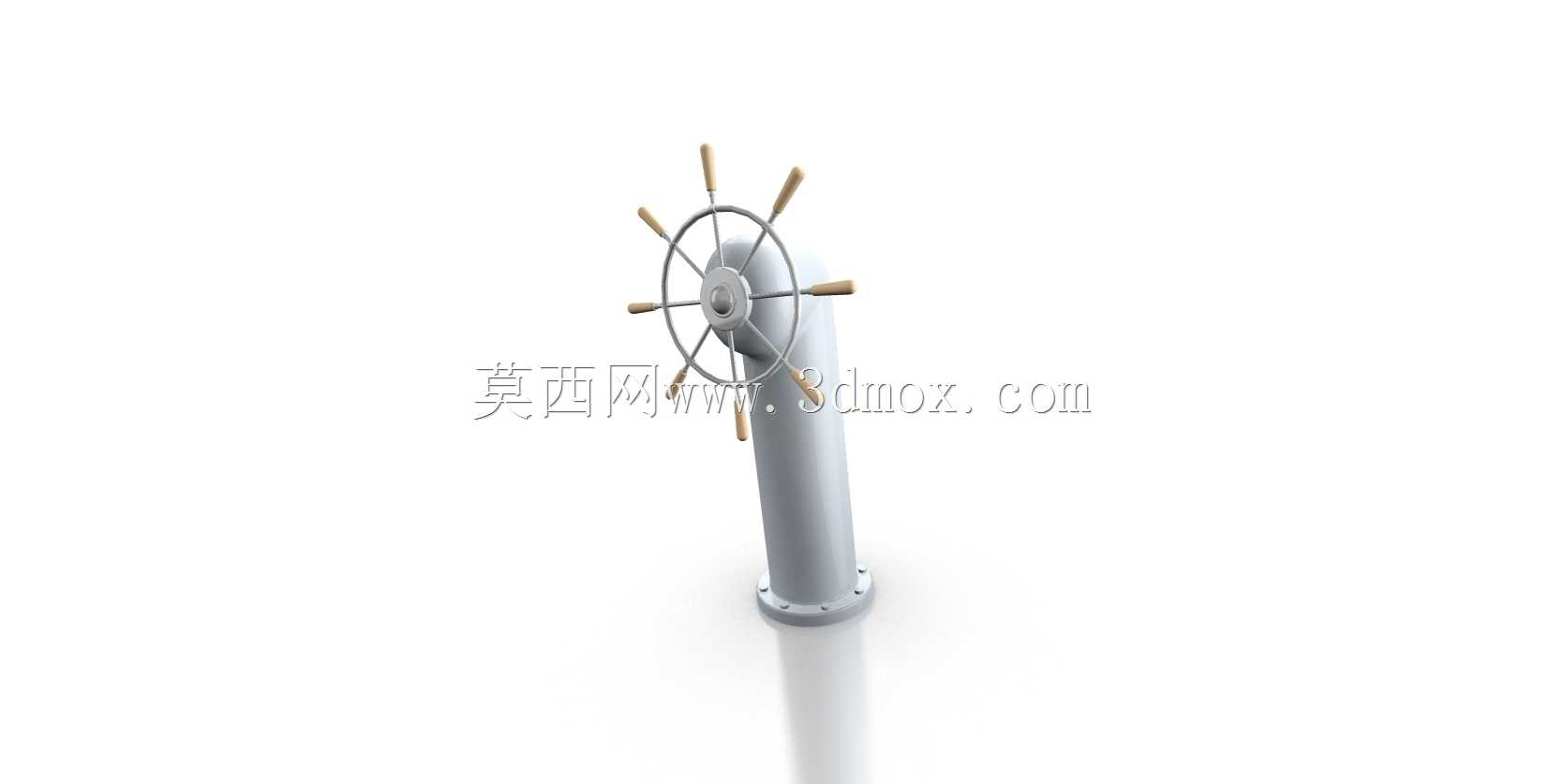

做船舶甲板机械配套设计时，这类立式前舵操控结构是内河小型作业船、观光游船常用的操舵执行端部件，日常作业中舵手通过转动舵轮输入转向指令，经下部立柱内的传动杆系连接舵机，最终带动船尾舵叶偏转调整航向，相比卧式舵轮，立式安装的结构更适配驾驶台前部的操作空间，舵手站立操作时手臂自然下垂即可握持舵柄，长时间值守操作的疲劳度更低。建模时先确定安装边界：底部法兰采用标准圆形安装盘，均布6个螺栓过孔适配驾驶台台面的预埋安装座，立柱总高控制在1100mm左右，刚好匹配成年舵手站立时的肘部操作高度，避免抬手或弯腰操作的不适感。舵轮部分采用八辐条握柄设计，每根握柄末端做圆弧滚花处理，湿手操作时也能保证足够摩擦力不会打滑，中心轮毂位置做圆弧过渡，既避免应力集中也能防止磕碰划伤。画图时先绘制底部法兰的草图，拉伸凸台做出法兰基体后，绘制立柱的回转截面，用旋转凸台生成立柱主体，注意立柱与法兰衔接处做5mm的圆角过渡，减少焊接或铸造时的应力集中问题。舵轮部分先绘制中心轮毂的回转体，再绘制单根辐条与握柄的扫描路径，以圆形截面沿路径扫描生成单根辐条组件，通过圆周阵列生成八根均匀分布的辐条，最后将舵轮组件与立柱顶部的转轴安装位做同轴配合，预留出舵轮转动的间隙，避免转动时出现卡滞。实际应用中这类舵轮结构还要考虑海洋盐雾环境的防腐需求，建模时所有外露棱边都做了R2以上的圆角处理，减少漆面堆积和锈蚀死角，立柱内部预留了传动杆的穿装空腔，顶部轮毂位置设计有密封槽，可安装橡胶密封圈防止雨水顺着舵轮转轴渗入立柱内部腐蚀传动件。设计时还特意将舵轮的转动阻尼做了适配优化，建模时在转轴位置预留了阻尼片的安装槽，实际装配后舵轮转动时不会因为船体颠簸出现自行偏转的情况，舵手操作时的反馈力度也更均匀，转向角度的控制精度更高。
