50mm规格起重吊装滑轮结构设计

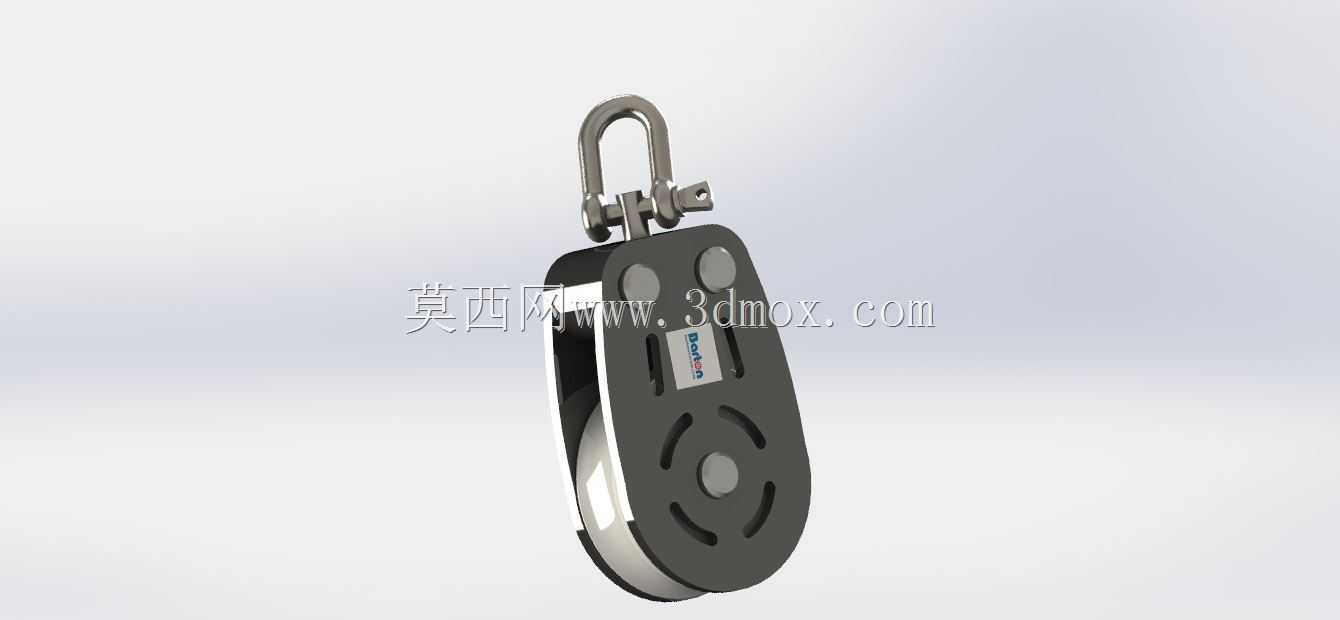

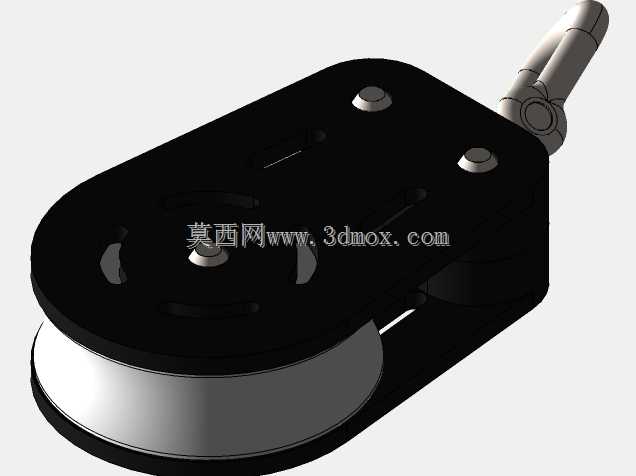

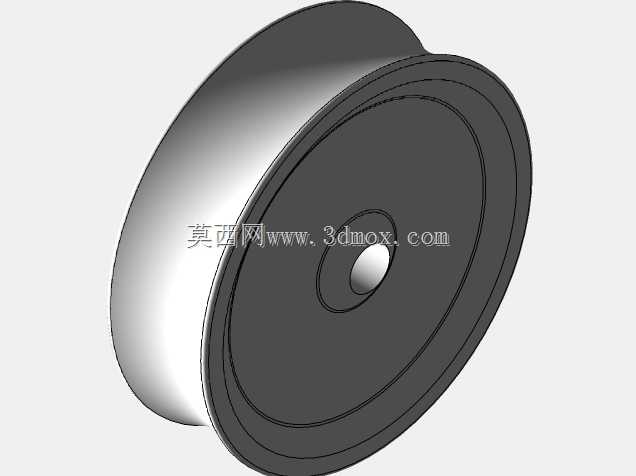

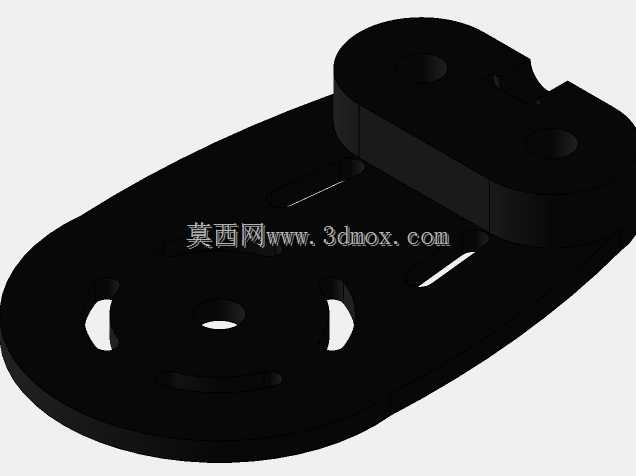

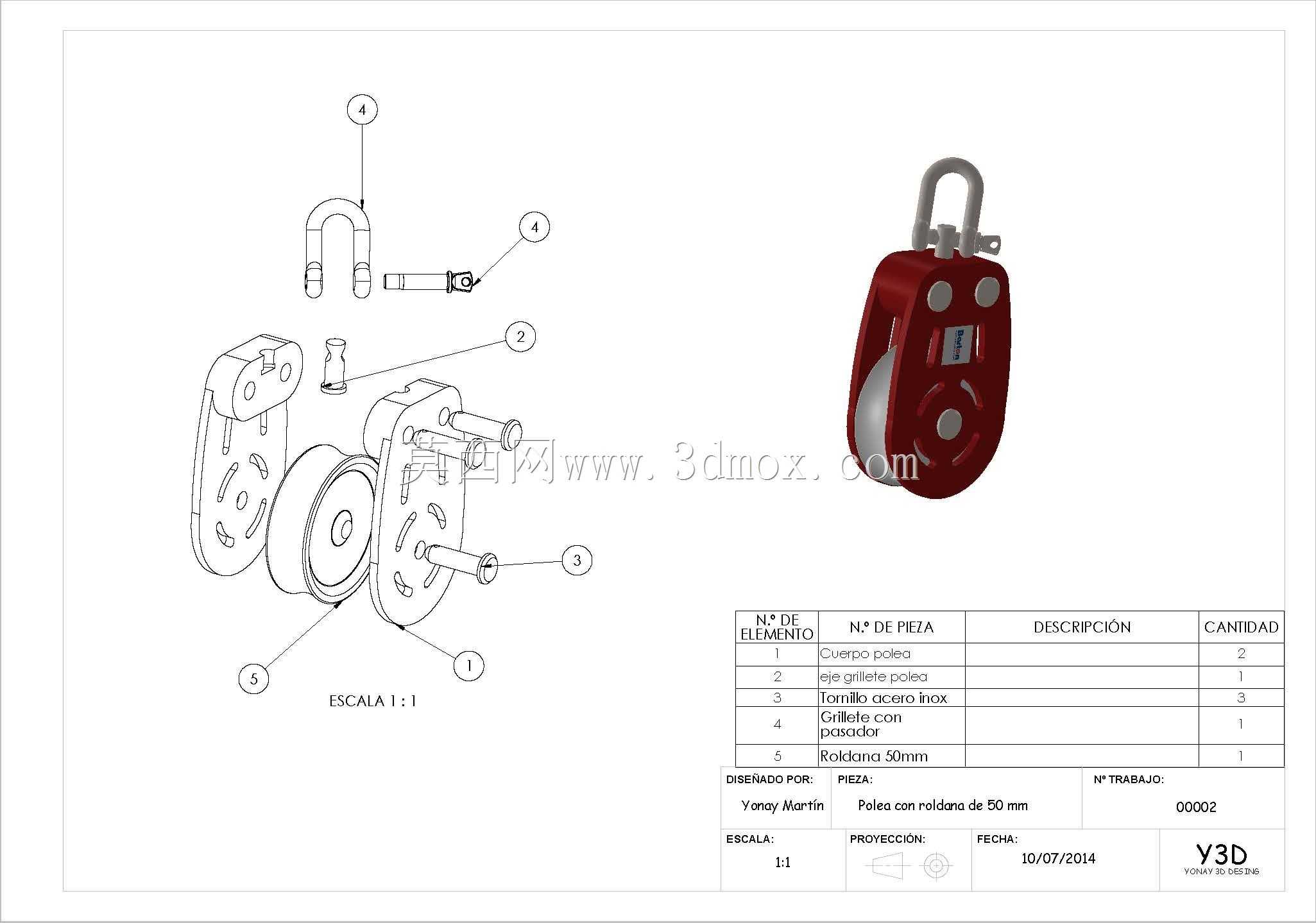

日常车间小件吊装、户外轻型设备移位、舞台桁架搭建这类作业场景里，小规格吊装滑轮的出镜率一直很高，这次做的50mm规格滑轮，就是针对额定载荷范围内的轻型起吊需求设计的，适配常规钢丝绳、吊装带的走线需求，能在作业过程中灵活改变受力方向，降低人工拖拽的施力强度，减少绳索直接摩擦固定点带来的磨损问题。从结构设计逻辑来看，整体采用侧板夹装轮体的经典布局，顶部集成快挂式吊环结构，不需要额外搭配卸扣就能快速挂装到固定吊点上，吊环与侧板的连接位置做了销轴防脱设计，避免作业过程中销轴窜动脱出引发安全隐患；轮体部分做了内凹的绳槽结构，绳槽弧度匹配常用绳索的外径，能让绳索在槽内顺畅滑动不跑偏，轮体中心嵌入耐磨衬套，减少转动过程中的摩擦阻力，延长构件的使用寿命。外形尺寸上，轮体有效直径为50mm，整体结构最高点到轮体底部的垂直高度适配12mm的安装边界，侧板之间的轮槽宽度预留了足够的绳索活动空间，不会出现绳索卡滞、侧板磨绳的问题，整体结构紧凑，不会占用过多安装空间，在狭窄作业点位也能灵活布置。建模过程中先从轮体部分入手，先绘制轮体的截面草图，旋转生成轮体基体，之后切除出中心的衬套安装位、绳槽的曲面结构，再绘制两侧的防护侧板草图，拉伸生成侧板实体，预留出轮轴安装孔、吊环连接孔的位置，之后制作顶部的吊环结构，先绘制吊环的扫描路径与截面，扫描生成环形吊环本体，再制作吊环与侧板连接的销轴、锁止卡扣结构，最后完成所有零件的装配配合，检查轮体转动是否顺畅、吊环摆动是否无干涉，验证各安装位的尺寸公差是否符合装配要求，确保结构在实际使用中能稳定承载，转动部件无卡滞，连接部位无松脱风险。这类小规格滑轮不需要搭配重型起重设备就能使用，在轻型物料转运、设备安装调整、户外临时吊装作业中都能发挥作用，设计时特意控制了整体自重，单人就能完成携带与挂装操作，不需要额外的辅助工具就能完成快速部署。
