集装箱吊装连接锁具结构设计

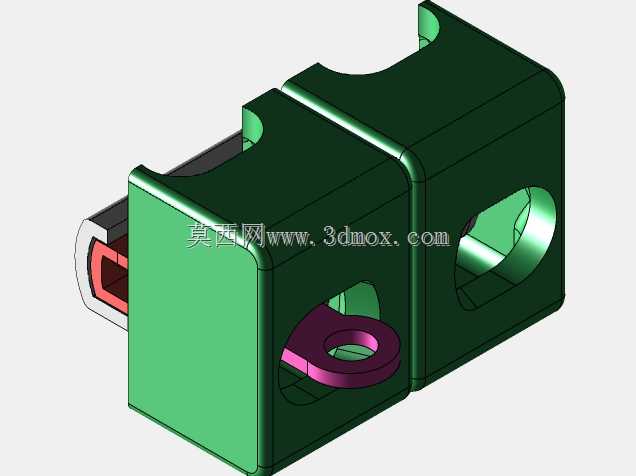

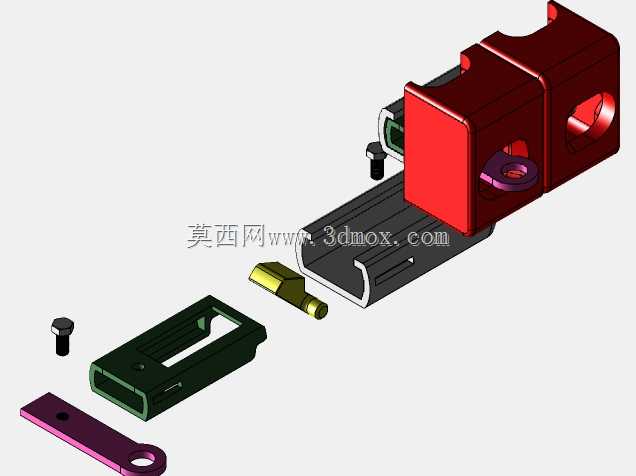

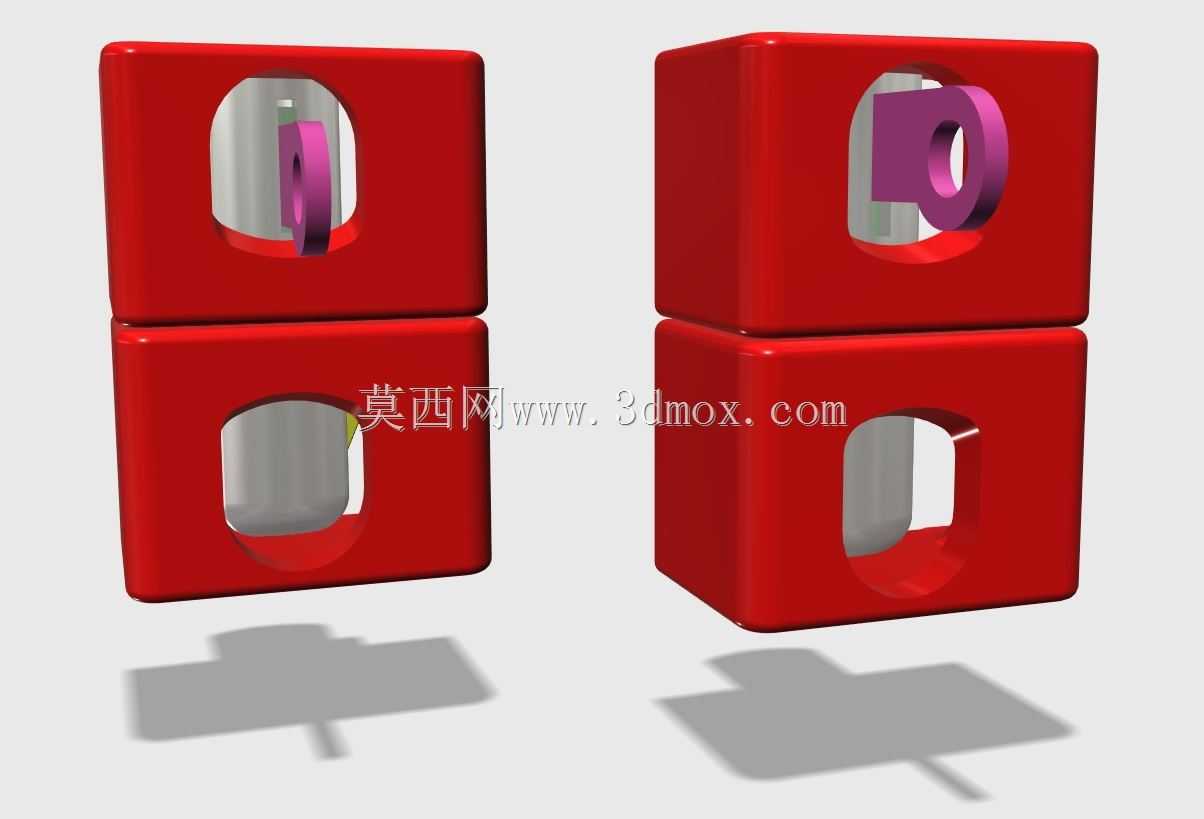

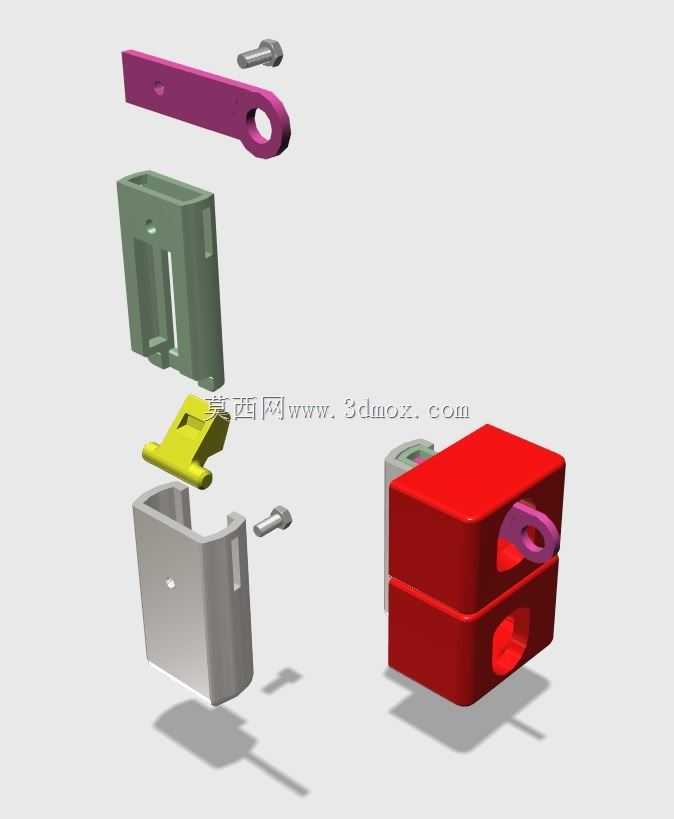

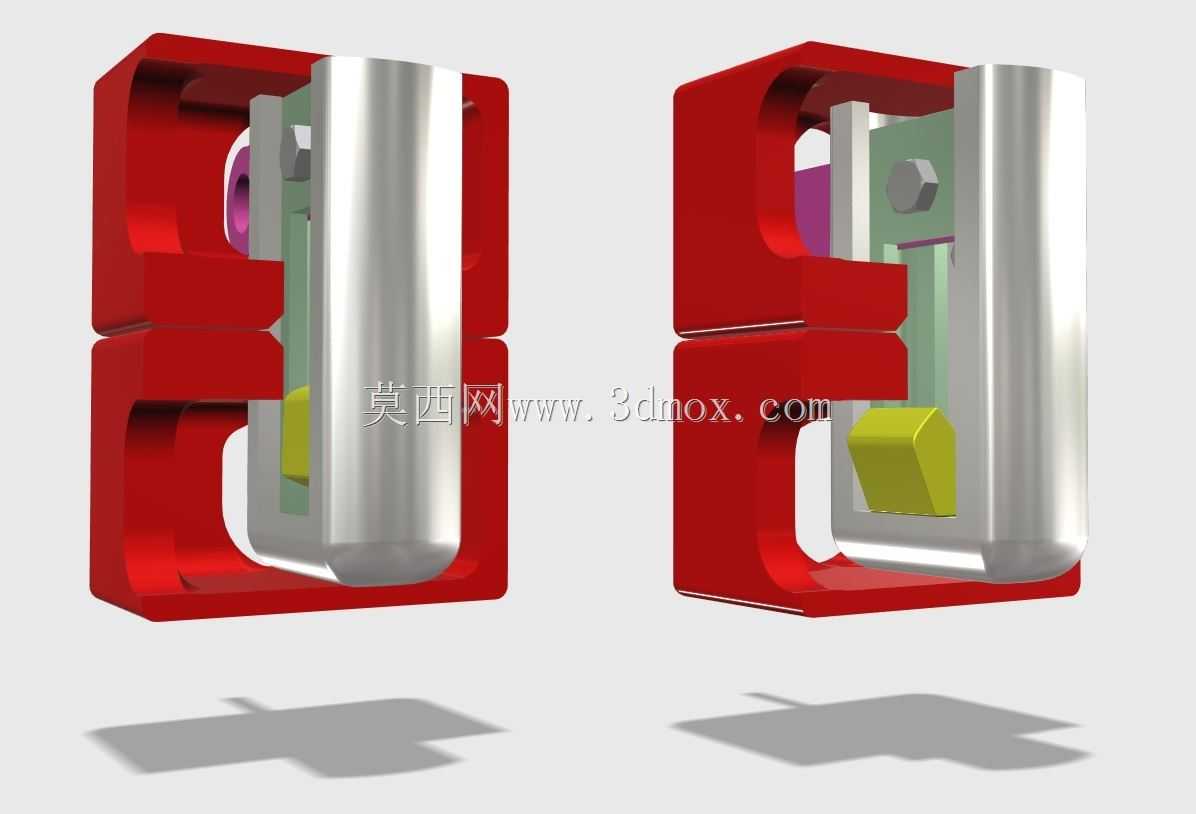

做港口集装箱转运配套结构设计时，这类连接锁是吊装作业里的核心受力部件，日常作业场景里，集装箱从堆场吊运到船舶舱位、或是从船舶卸到转运拖车上，都需要靠这类锁具完成吊具和集装箱角件的刚性连接，避免吊运过程中箱体偏移、脱钩的风险。这款锁的安装基准面是预先焊接在船舶舱位底部的固定基座，锁体主体嵌入基座的卡槽后，靠侧边的内六角螺栓完成锁止定位，作业时吊具的钩子勾住锁体的偏心凸轮结构，扳动配套的操作手柄就能完成锁舌的伸缩动作，实现和集装箱底部角件的快速卡合与脱开。从结构设计逻辑来看，整个锁体拆分为六个独立的装配单元：主承载锁座、滑动锁舌、偏心驱动轴、操作拨片、两个固定螺栓，主锁座采用带加强筋的箱型结构，侧壁预留的螺栓过孔和基座安装孔位公差控制在0.1mm以内，保证安装后锁体不会出现横向窜动；滑动锁舌的导向面做了1:50的斜度导向，方便和集装箱角件的椭圆孔对位，即使吊装对位存在少量偏差，也能靠斜面引导顺利卡入。建模的时候先从主锁座的外形轮廓开始绘制，先拉伸切除出内部的锁舌滑动腔，再做侧壁的安装孔和顶部的凸轮轴过孔，偏心驱动轴的建模要先确定旋转中心的位置，偏心距按照吊装载荷的力矩需求计算为12mm，保证扳动手柄时锁舌的伸出量能达到25mm，满足集装箱角件的卡合深度要求；操作拨片和驱动轴采用方孔配合，避免传动过程中出现打滑，两个固定螺栓采用标准内六角圆柱头螺钉的模型直接调用标准件库，装配时添加同轴、面重合的配合关系，最后做干涉检查，确认锁舌在全行程滑动过程中不会和锁座内壁、驱动凸轮出现卡滞。实际使用时，锁体安装完成后要保证锁舌伸出时的上平面和集装箱角件的承载面完全贴合，接触面积不小于80%，避免局部应力集中导致锁体变形，日常维护时只需要定期在锁舌滑动面和凸轮轴配合处加注润滑脂，就能保证锁具动作顺畅，满足港口高频次吊装作业的使用需求。
