小型高速作业快艇三维结构设计

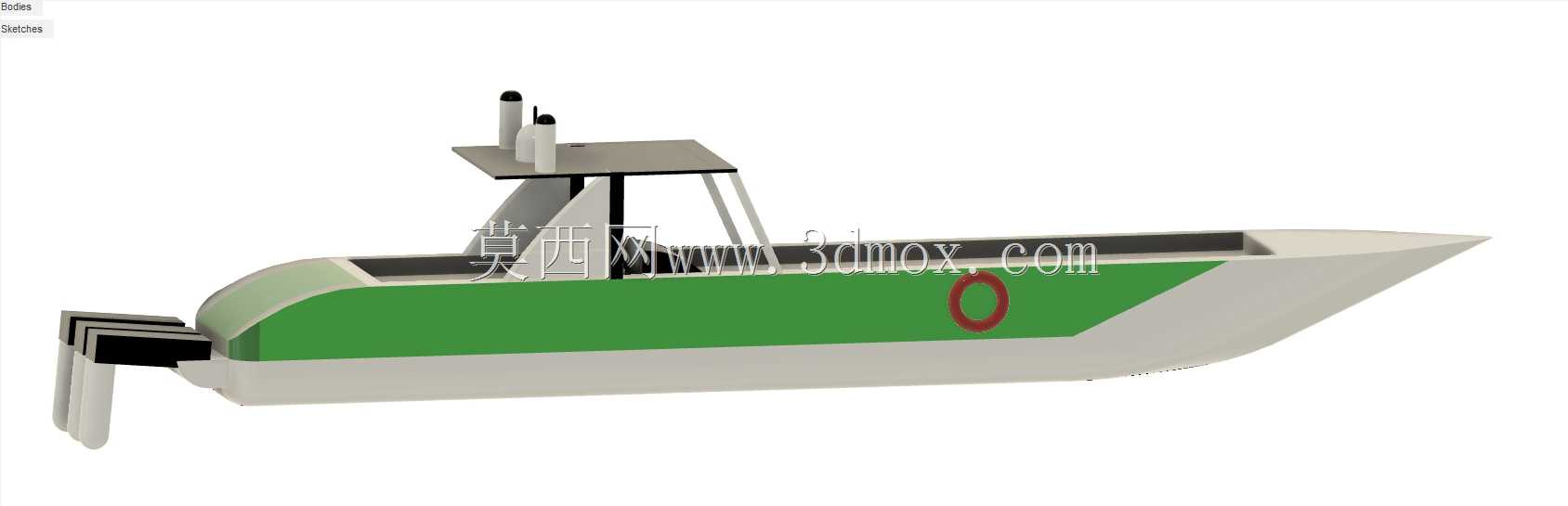

这款小型高速作业艇的三维建模，首先要明确其核心应用场景——近岸短途通勤、浅水区巡检、小型水域作业，这类场景对船体的吃水深度、转向灵活性、加速响应都有明确要求，建模初期就需要把这些工况约束融入结构设计里。从外形尺寸来看，该艇总长控制在6米级，型宽2.2米左右，空载吃水不超过0.4米，这样的尺寸边界能保证它在狭窄河道、近岸浅滩都能顺利通行，不会出现搁浅问题，同时艇身宽度也能保证高速航行时的横向稳定性，避免大角度转向时侧倾过大。

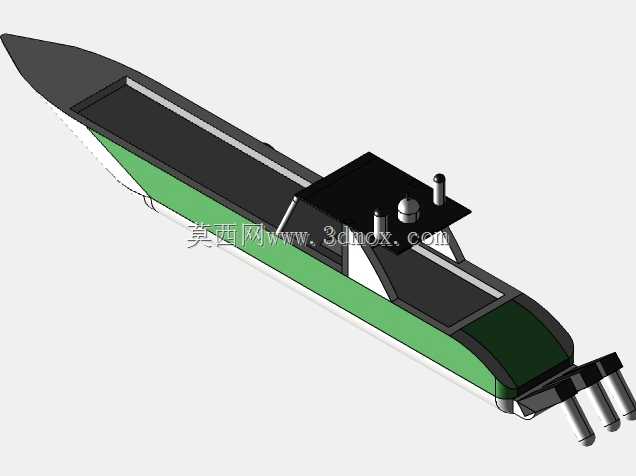

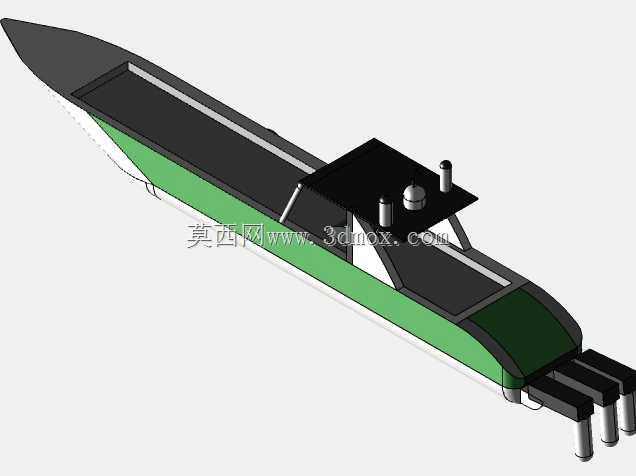

建模过程中，首先是搭建船体主曲面，先绘制中纵剖面的龙骨线型，再依次截取站线、水线的型值点，通过放样生成光顺的船体外曲面，船首采用深V型削浪设计，能在航行时破开迎面浪涌，减少兴波阻力，这也是该艇能实现高速航行的核心结构基础。船尾部分专门预留了舷外挂机的安装位，安装平面做了加厚处理，同时设置了四个对称的安装螺栓孔位，匹配主流大马力舷外机的安装尺寸，挂机板的角度做了5度的后倾预设，能让螺旋桨工作时获得更好的入水角度，提升推进效率。

上层建筑部分，驾驶舱设置在艇身中前部，舱顶的导航设备安装台做了水平基准面校准，保证雷达、天线等设备安装后不会出现角度偏差，驾驶台下方预留了仪表、操纵机构的安装空腔，舱室两侧的挡风支架采用流线型截面，减少高速航行时的风阻。船身中部的乘员舱做了下沉式设计，舱底距离甲板高度0.3米，能降低整船重心，进一步提升航行稳定性，船舷两侧设置了连续的扶手安装位，方便人员在甲板移动时抓扶。

材质分配上，船壳主体预设为玻璃钢材质，建模时给船壳曲面预留了8毫米的壁厚，龙骨、肋骨等内部加强结构采用铝合金型材，在三维装配时需要逐一核对肋骨的安装间距，保证每道肋骨都和船壳内曲面完全贴合，避免出现装配间隙。船身侧面的防撞圈安装槽做了内嵌式设计，安装后防撞圈不会突出船舷过多，减少靠泊时的碰撞损伤。

建模步骤上，先完成船体主曲面的构建和曲率检查，确保曲面没有褶皱、曲率突变，之后生成实体船壳，再依次添加内部肋骨、龙骨、舱壁结构，随后搭建上层驾驶舱结构，最后装配尾板挂机结构、甲板附件、导航支架等细节零件，全程需要不断核对各部件的安装干涉问题，比如舷外机转向时会不会和尾板、船壳发生碰撞，驾驶舱门的开启角度会不会和甲板设备冲突，这些细节都要在建模阶段完成校验，避免后续生产时出现结构问题。
