小型遥控潜水器用2212无刷推进电机结构

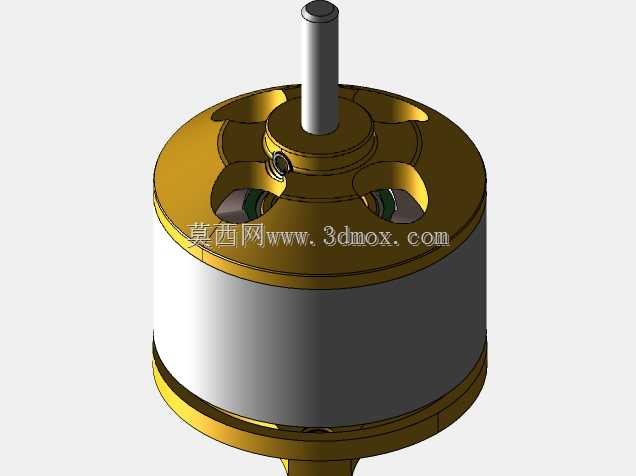

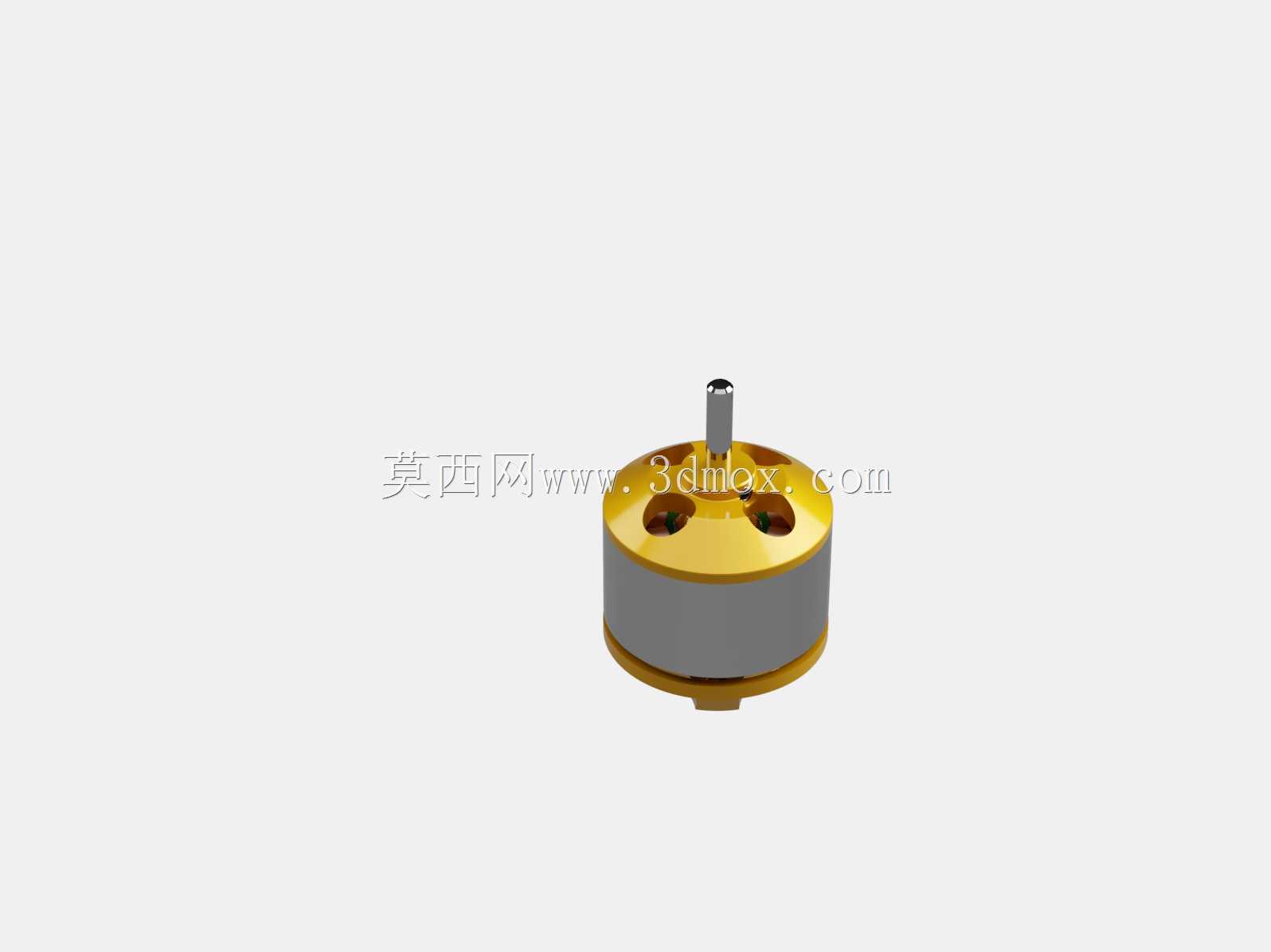

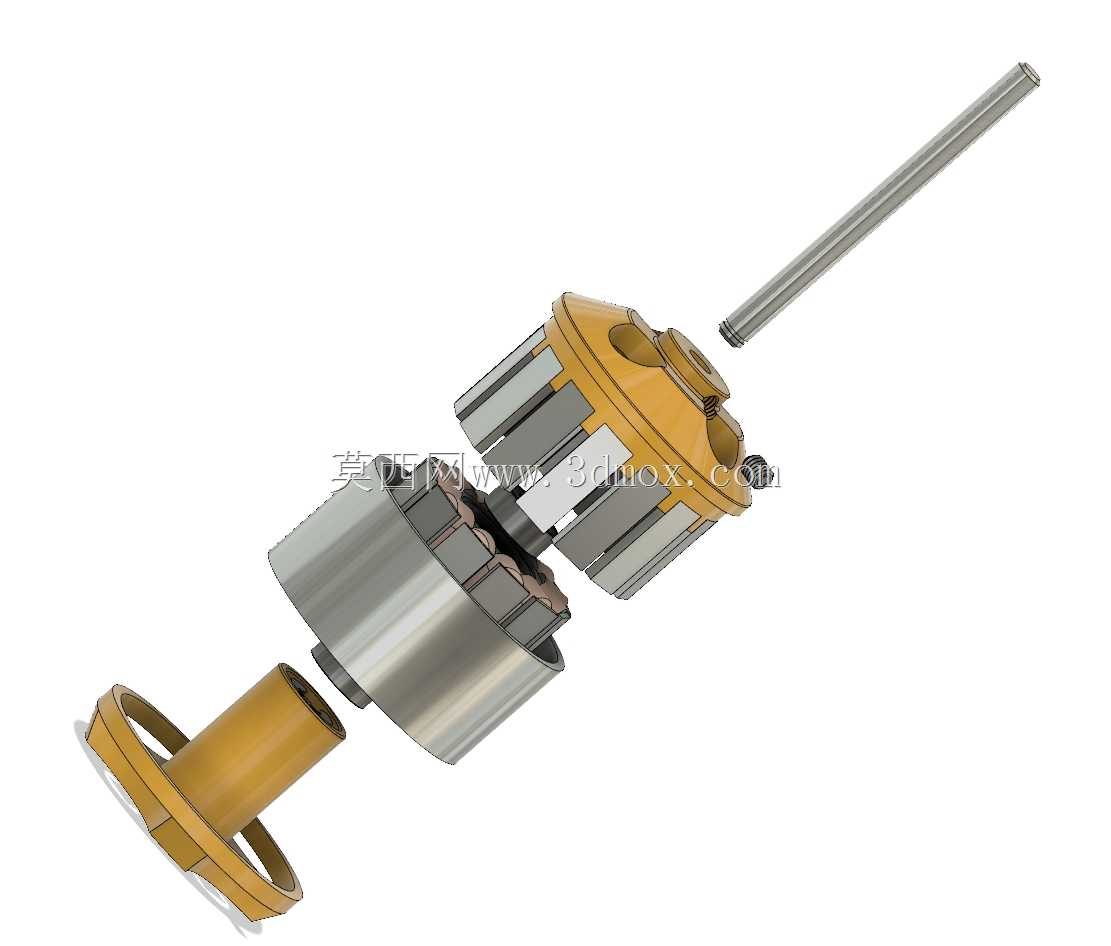

做小型遥控潜水器的动力选型时，最先要平衡的就是推力输出、自重和防水改造的适配性，这款2212规格的外转子无刷电机，刚好能匹配巴掌大小的自制潜器推进需求，不需要额外定制大尺寸动力件，常规的O圈密封方案就能适配它的输出轴直径，不用重新加工轴套。建模的时候最先要敲定的是安装边界，定子部分的外径是28mm左右，轴向总长度不含输出轴是19mm，输出轴直径3mm，伸出端长度8mm，底部的安装孔位是对称分布的M2螺纹孔，孔距16mm，这些尺寸要先在草绘里定好基准，不然后续做安装座的时候会出现配合偏差。外转子的壳体内壁要预留磁钢粘贴的台阶位，厚度0.8mm，和定子的单边气隙控制在0.3mm，这个间隙既不会因为加工公差导致转子扫膛，也不会让气隙过大降低电机效率。定子部分的硅钢片叠厚是10mm，绕组的线槽在建模的时候不用逐根还原漆包线，只需要做出线槽的轮廓和绕组的填充实体，方便后续做重量核算和重心配平，毕竟潜器的重心偏移会直接影响水下航行的姿态稳定性。画图的时候先做旋转特征生成电机的主体回转结构，再单独切出磁钢槽、安装孔、出线口这些细节，外转子表面的三个散热孔是对应内部绕组的发热位置做的，不过水下使用的时候需要用环氧树脂封死，建模的时候保留这个特征是为了和市售的同规格航模电机结构保持一致，方便替换备件。输出轴和转子的配合是过盈配合，过盈量控制在0.02mm，建模的时候要在轴和转子的连接位置做0.5mm的定位台阶，避免压装的时候轴的伸出长度出现偏差。这款电机原本是航模多旋翼用的动力件，KV值1000的参数搭配两叶水下螺旋桨，在12V供电下能提供大概400g的推力，足够驱动总重1.5kg以内的小型潜器完成前进、转向动作，做防水改造的时候只需要在输出轴位置加装双O圈密封，端盖位置打密封胶，就能满足浅水环境下的使用需求，不需要额外做压力补偿结构，适合DIY爱好者做小型水下探测设备的动力单元。建模的时候还要注意底部出线口的位置，要预留2mm直径的出线孔，方便后续接防水电调的线材，出线孔的位置要避开安装孔位，不然锁安装螺丝的时候会压破线材绝缘层。
