船用便携磁罗经导航方位测量装置

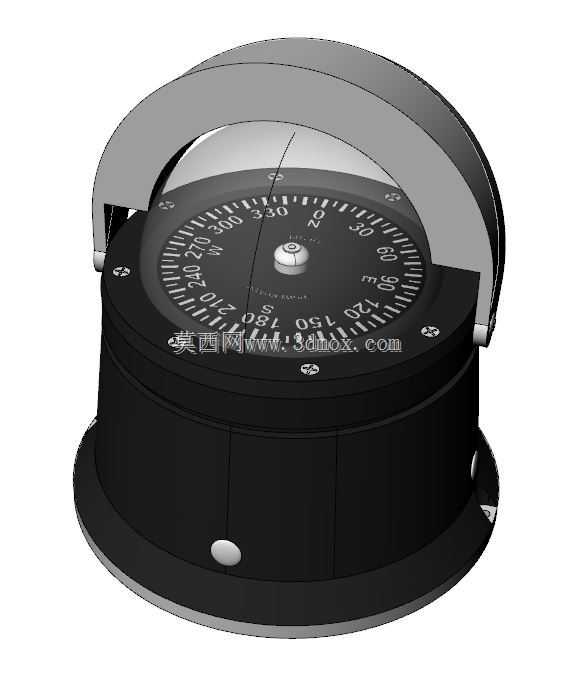

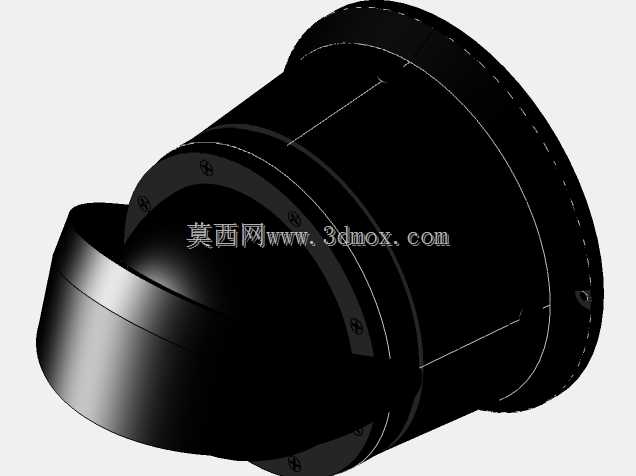

做船用导航配套结构设计时，磁罗经是小型作业艇、内河渔船、应急救生艇上绕不开的方位基准部件，这类设备不需要接入船电系统，完全依靠地磁场实现方位指向，在卫星导航信号受遮挡、主供电中断的应急场景下，是最后一道方位保障防线。建模前先梳理实际安装与使用边界：这类台式磁罗经通常安装在驾驶台前方的水平台面上，底座采用法兰式沉孔固定，整体安装高度控制在120mm以内，底座直径180mm，不会遮挡驾驶人员前方观察视线；上方的折叠式提手兼具防护与提携功能，非使用状态下可翻折覆盖在罗盘玻璃面上方，避免航行中飞溅的硬物刮花刻度盘，转移设备时可直接提起完成便携转运。建模时先从底座结构入手，先绘制底座的回转体轮廓，预留三个均匀分布的沉头安装孔位，底座侧面设置的小型金属凸点是照明开关与方位校正旋钮的安装位，建模时要提前留出旋钮的转动间隙，避免装配后出现运动干涉。罗盘腔体部分做分层结构设计，下层为阻尼液存储腔，建模时要保证腔体的密封配合面公差均匀，上层为刻度盘安装位，刻度盘采用360度方位刻线，同时标注N、S、E、W四个主方位标识，中心的枢轴结构要单独建模，保证磁针转动的同轴度公差。上方的弧形护架采用薄壁折弯结构建模，两端通过铰接轴与底座连接，设置120度的转动限位，避免翻折角度过大磕碰刻度盘。实际建模过程中，先完成整体回转体的基础特征搭建，再逐个添加安装孔、铰接位、旋钮凸台等细节结构，刻度盘的刻线采用阵列特征完成，保证刻线间距均匀一致，最后对所有边角做R2-R3的圆角处理，既符合船用设备的防磕碰安全要求，也能减少应力集中提升结构强度。这类磁罗经的阻尼腔设计是核心，建模时要保证腔体的同轴度，避免注入阻尼液后出现磁针卡滞的问题，实际使用中阻尼液可以缓冲船体摇摆带来的磁针晃动，让方位读数更稳定，适合在风浪环境下的小型船舶上使用。
