六辐十五寸控制台安装式操控舵轮

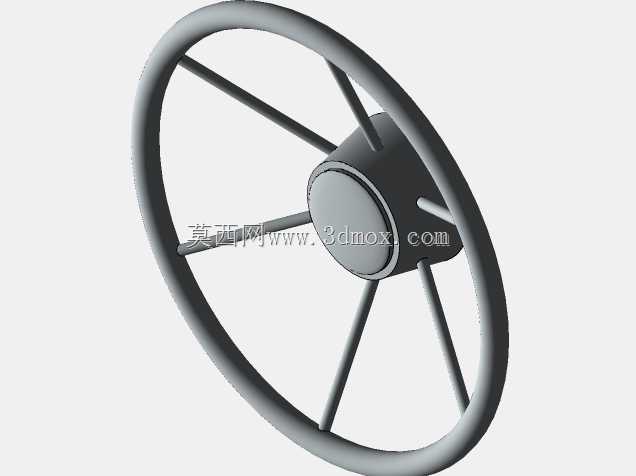

这类舵轮多用于工业控制台、船舶操控台、重型设备操作台的转向与参数调节工位，操作人员通过握持轮缘施加扭矩，实现对受控设备的转向、行程调节或者工况切换，相比小型手轮，更大的轮径能在同等握持力下输出更大的操作扭矩，适合需要一定操作力矩、同时要求操控反馈清晰的工位。从结构设计来看，六根辐条采用等角度均匀排布，每根辐条与轮毂、轮缘的衔接处都做了圆弧过渡处理，避免应力集中，长期反复施力操作也不会出现辐条根部断裂的问题；轮毂部分做了分层结构，中心预留的安装轴孔可以适配标准控制台的安装轴径，轮毂端面的封盖结构既可以遮盖内部的轴连接紧固件，也能避免操作过程中衣物、线缆勾挂到连接部位。建模过程中，先绘制轮缘的环形扫描路径，以符合人体握持手感的圆弧截面完成轮缘的基础实体，再绘制单根辐条的拉伸路径，通过圆周阵列得到六根均匀分布的辐条结构，之后单独构建轮毂的阶梯轴结构，将辐条与轮毂、轮缘做合并布尔运算，最后对所有衔接棱边做对应半径的圆角处理，还原实际加工后的倒角过渡效果。安装边界上，这类15英寸规格的舵轮，安装后需要在控制台面板前方预留不小于轮径的操作空间，避免周边的按钮、仪表干涉握持操作，轮毂后侧的安装轴段长度需要匹配控制台面板的厚度，保证安装后舵轮与面板之间留有合适的间隙，转动过程中不会剐蹭面板表面。实际使用中，轮缘的截面尺寸贴合成年人手掌握持的弧度，长时间操作不容易产生手部疲劳，六辐的结构不管操作人员站在控制台的哪个操作方位，都能快速找到辐条施力点，正反转操作都能获得均匀的受力反馈，不会出现单方向施力时结构形变过大的问题。建模时需要注意辐条与轮缘衔接处的圆角半径要匹配实际铸件的工艺要求，不能出现过小的圆角导致铸造时充型困难，轮毂上的键槽、安装孔位要符合对应安装轴的配合公差，保证装配后舵轮不会出现周向窜动，转动时的同轴度误差控制在合理范围内，避免操作过程中出现卡滞或者旷量过大的问题。
