前端装载式铲挖作业工作装置结构

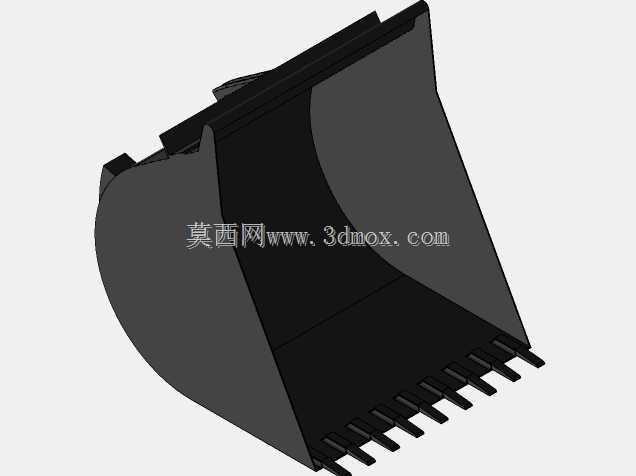

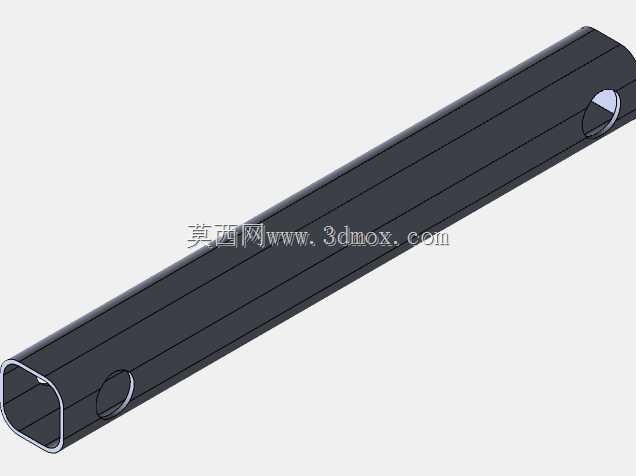

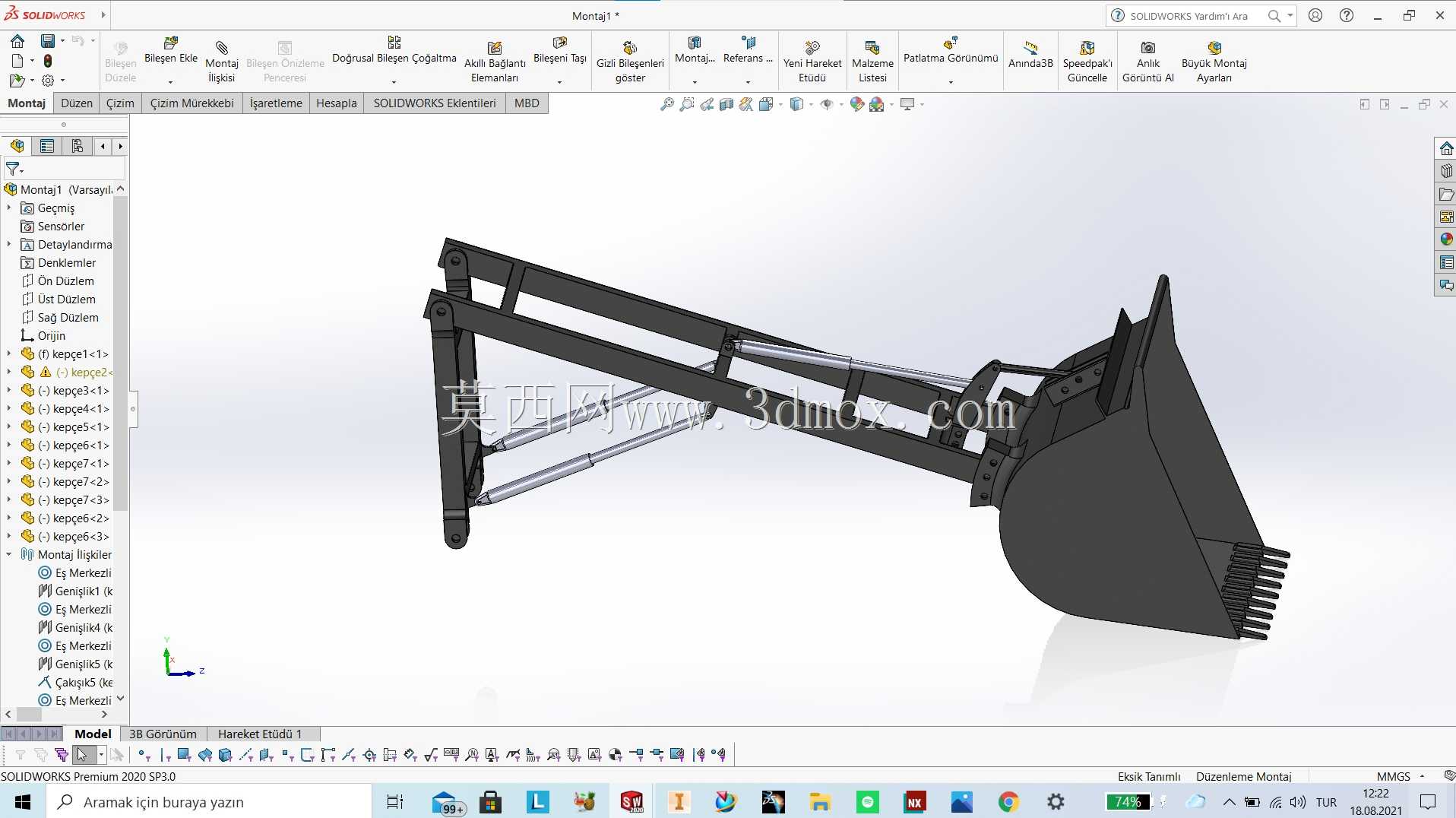

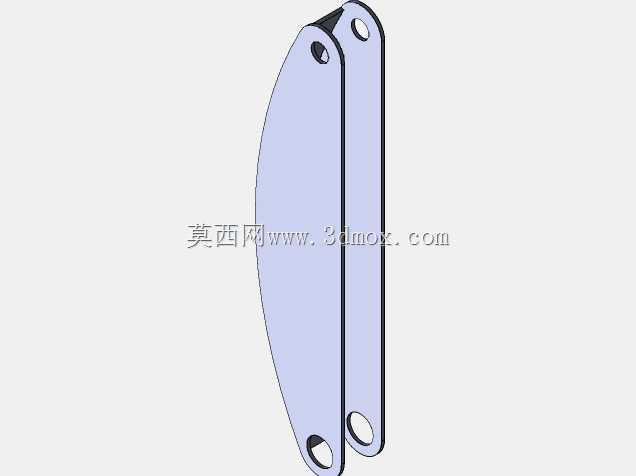

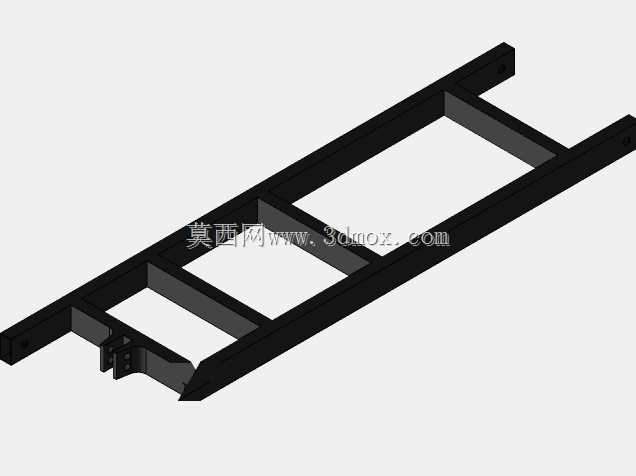

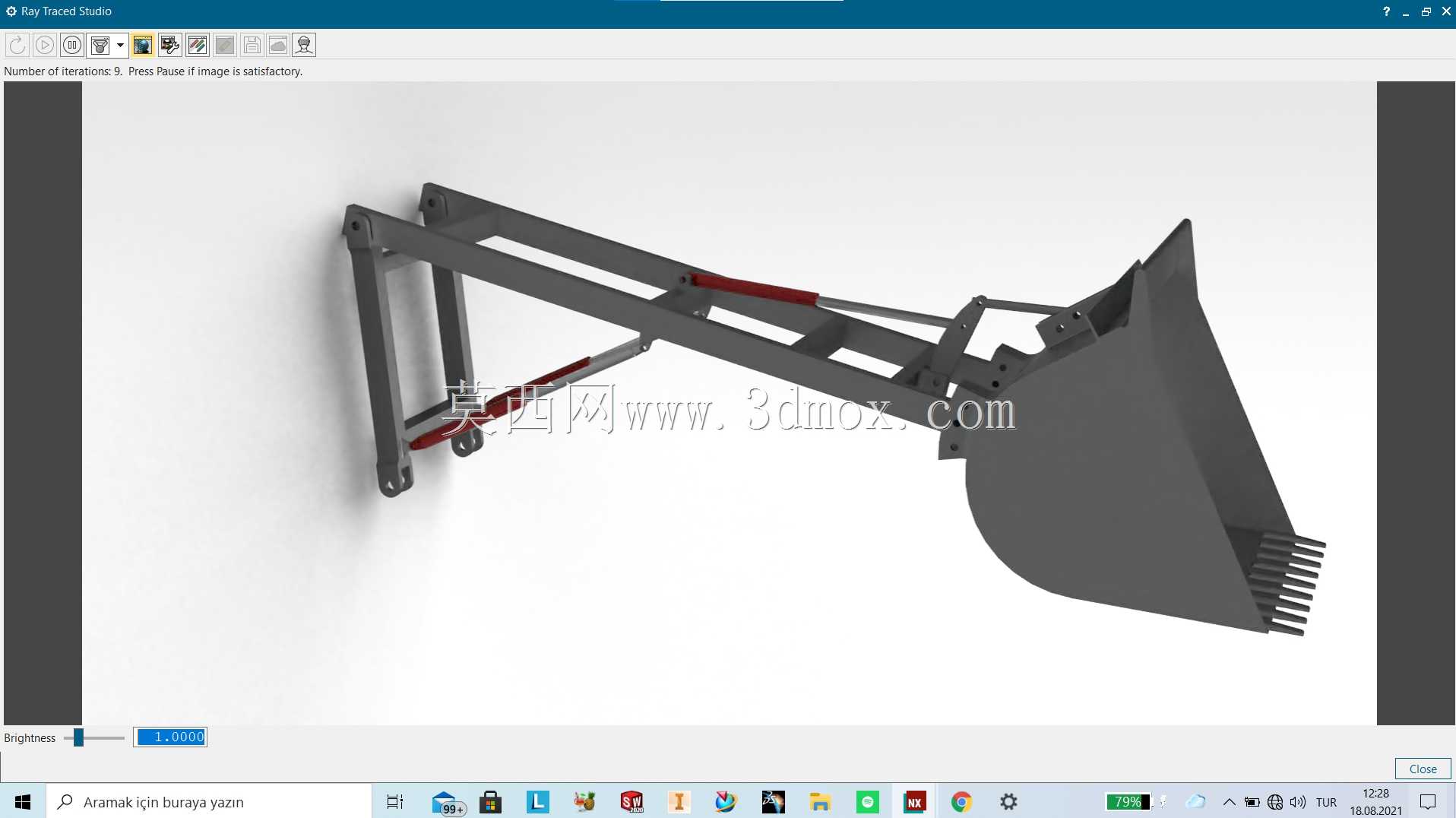

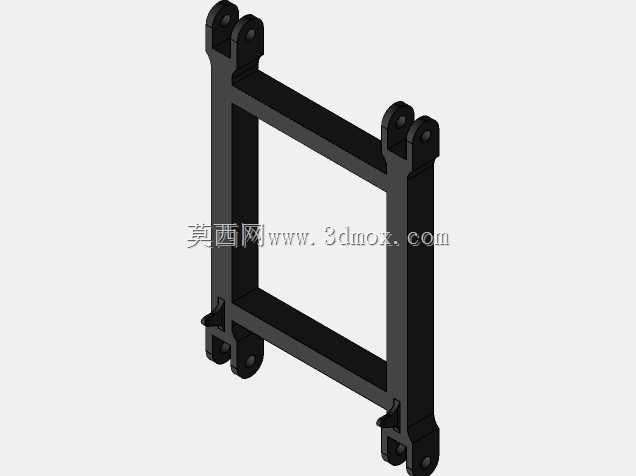

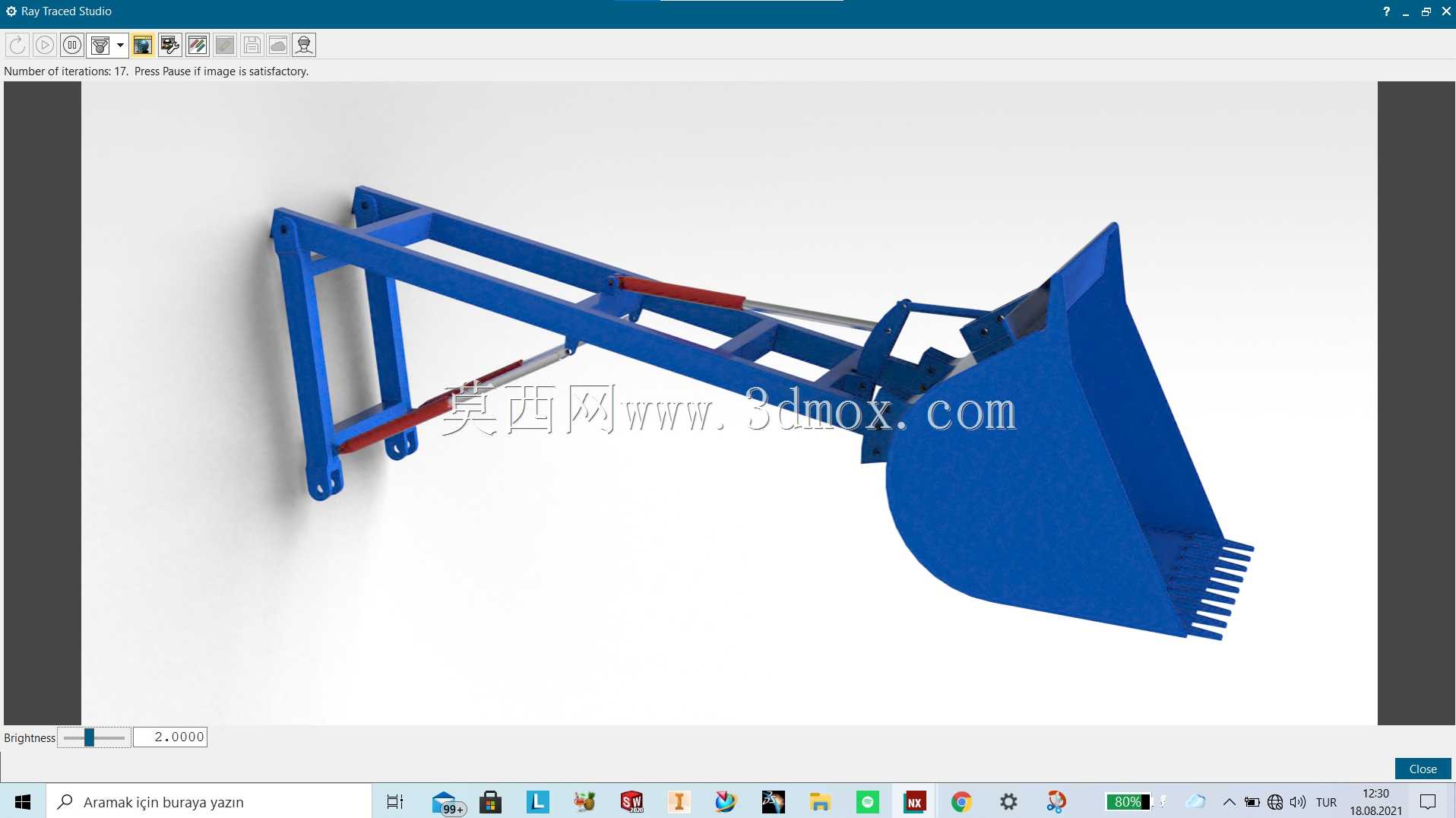

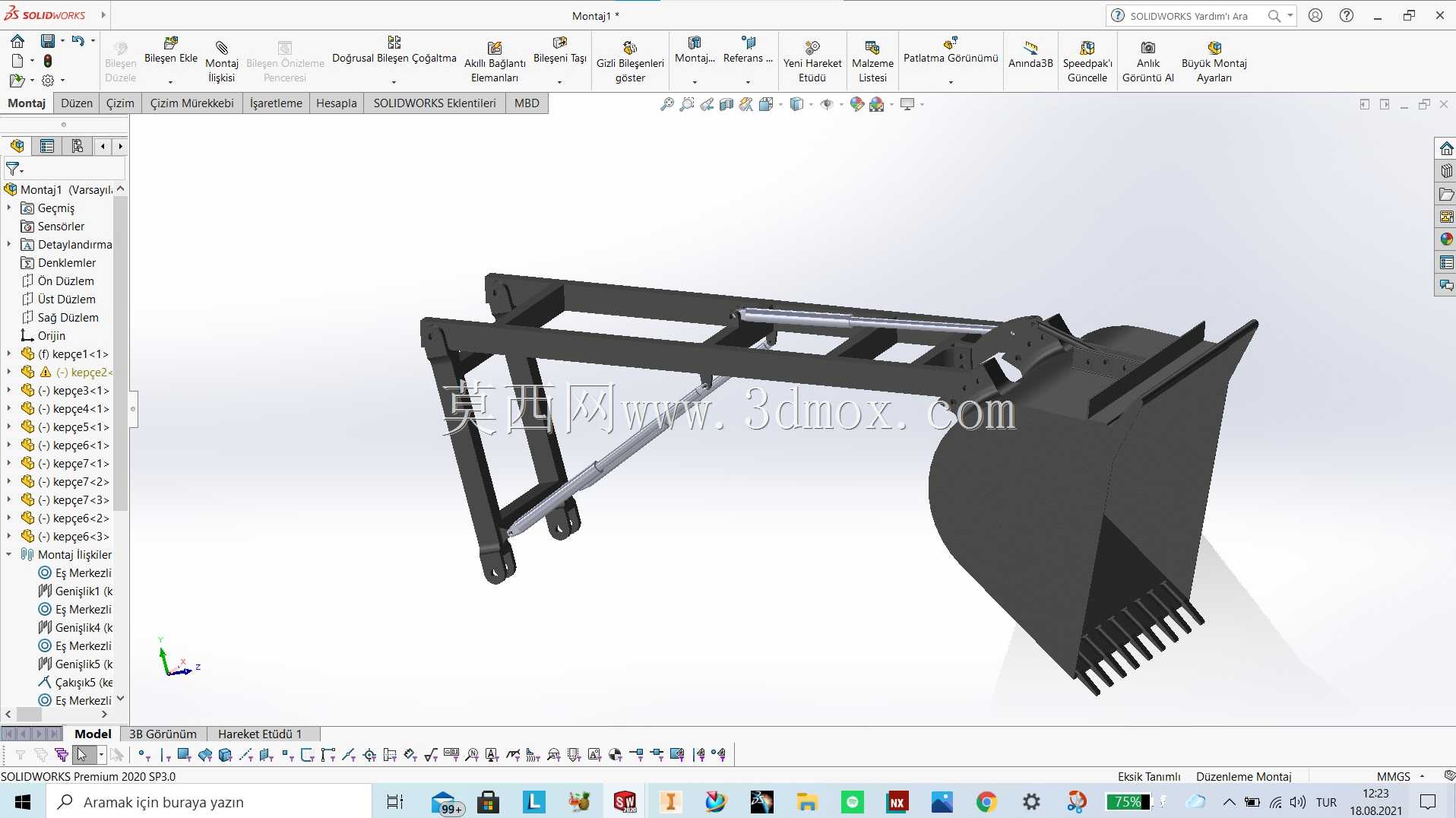

这类前端铲挖作业属具主要配套小型滑移装载机、农用改装拖拉机使用，适配乡村宅基地土方整理、养殖场粪污清理、建材堆场散料转运、小型市政管线开挖回填这类狭窄场地作业场景，相比大型挖掘设备转场灵活，可快换对接不同主机接口，不需要额外改装主机液压回路即可完成作业。从结构功能来看，整套装置分为连接机架、动臂结构、液压驱动部件、铲斗组件四个核心部分，连接机架上预留的安装销孔直接对接主机前端快换架，安装时仅需对准销位插入锁止销即可完成固定，安装边界宽度控制在1.2米以内，完全适配1-3吨级小型主机的前端载荷范围，不会出现主机翘头的载荷失衡问题。设计过程中优先考虑了作业受力的传递路径，动臂采用矩形钢管焊接成型，两根动臂之间设置横向连接横梁强化抗扭刚度，避免偏载作业时出现焊缝开裂的问题，液压油缸的铰接点位置经过反复调整，既保证铲斗收斗时的挖掘力足够，也让卸料时的铲斗翻转角度超过45度，散料不会粘附在斗底残留。建模阶段先从连接机架的基准面开始绘制，先确定对接主机的销孔中心距作为装配基准，再依次搭建动臂的杆系结构，每处铰接点都保留同轴度的装配间隙，避免后续工程图出图时出现干涉问题，之后单独绘制铲斗结构，斗齿采用阵列方式排布，斗唇部位加厚处理应对硬质物料的磨损，最后装配液压油缸部件，模拟举升、收斗、卸料三个极限位置的运动状态，排查各部件在全行程内的干涉情况，调整铰接点位置让油缸的伸缩行程处于合理区间，避免出现油缸死点导致结构卡滞。实际作业时，这套装置可完成地面下30公分深度的浅层挖掘，举升最高位置可对接2米高度的转运车辆料斗，散料装载效率比人工操作高8倍以上，针对不同作业场景还可快速更换不同宽度的铲斗，窄斗适用于管线沟槽开挖，宽斗适用于散粮、砂石的大批量转运，结构上没有冗余的复杂部件，日常维护仅需定期给铰接点加注润滑脂即可，作业可靠性强。
