工程机械挖掘机作业臂结构三维设计

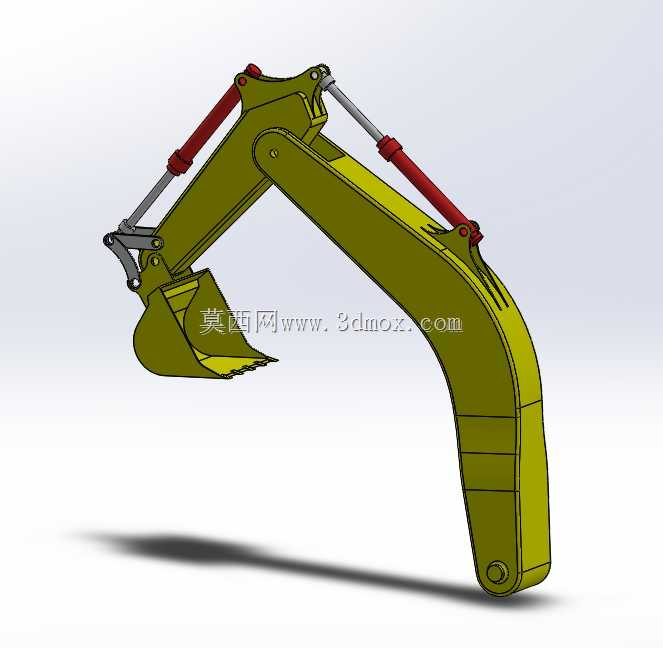

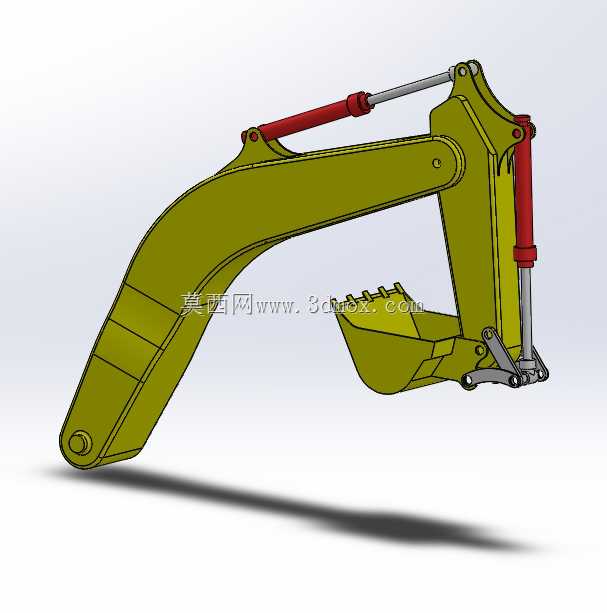

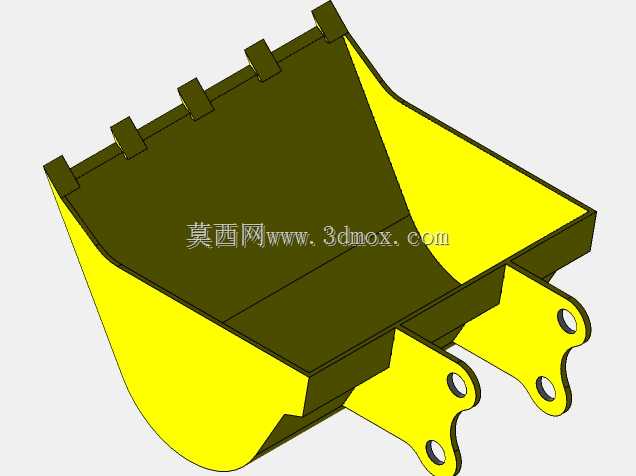

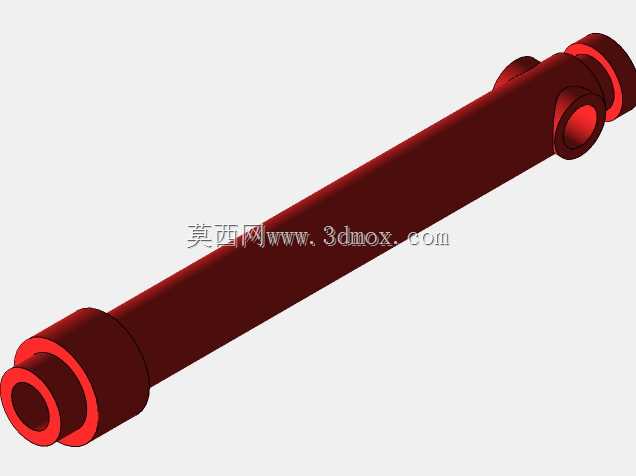

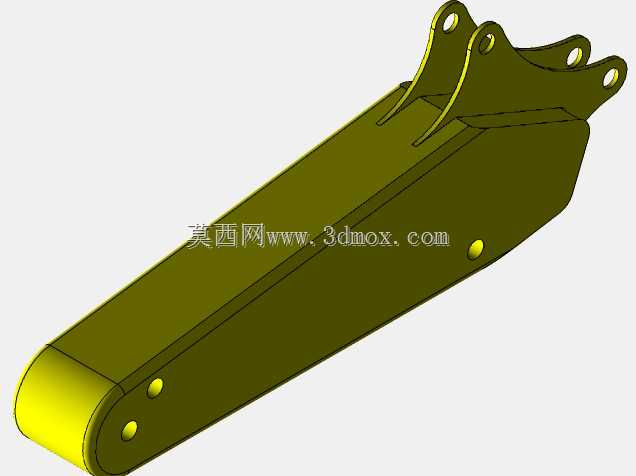

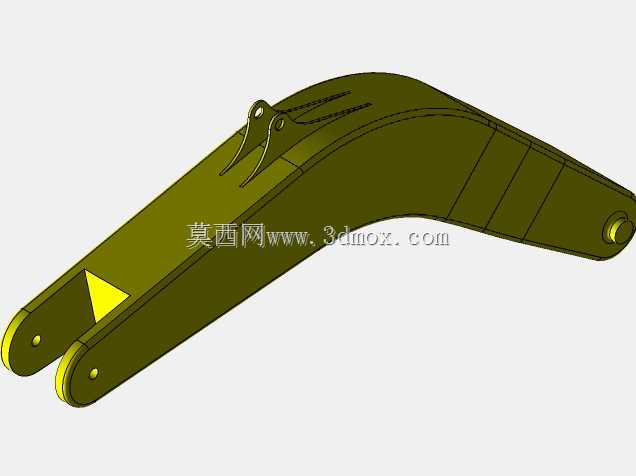

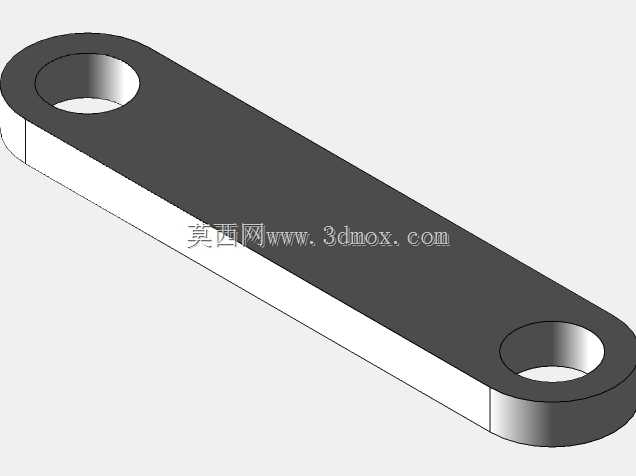

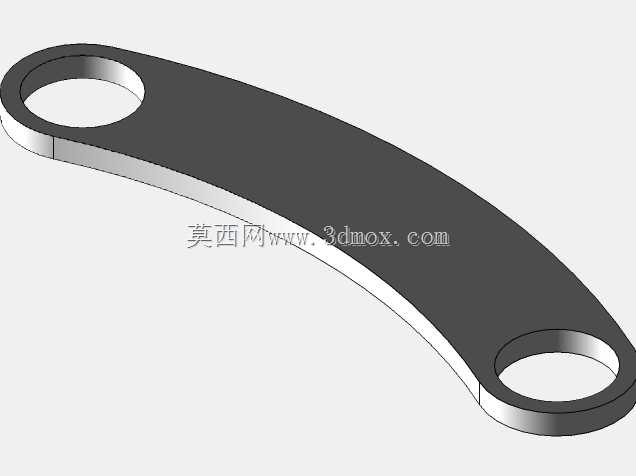

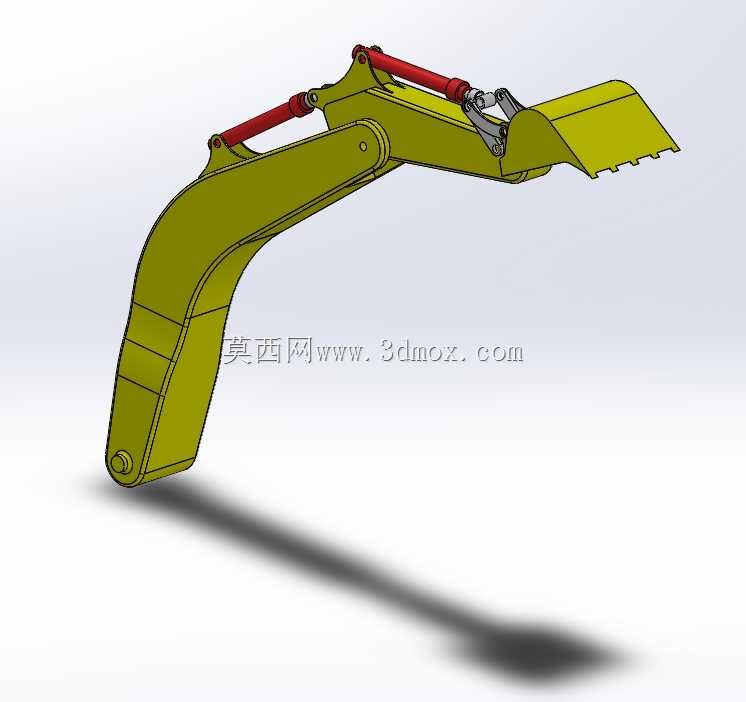

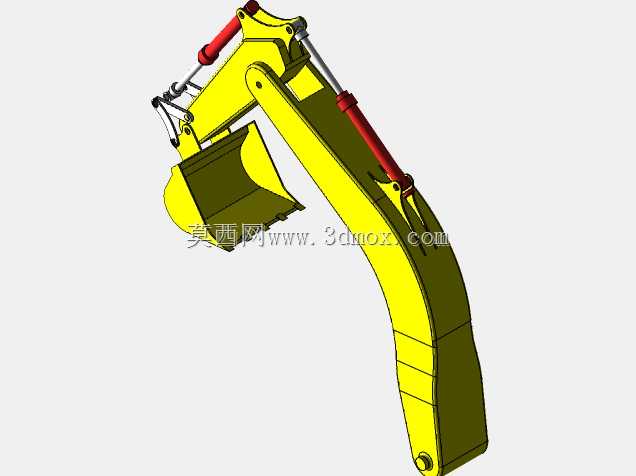

在土方作业、矿山剥离、市政管线开挖、基坑支护施工等场景中，挖掘机的作业臂是直接承载切削负载、完成挖掘-提升-卸料全动作循环的核心执行部件，其结构合理性直接决定整机的作业范围、负载能力与动作平顺性。这套作业臂模型的设计，首先从工况负载边界入手，先梳理不同作业姿态下的受力路径：挖掘工况下斗齿切削阻力通过铲斗传递至斗杆，再经斗杆与动臂的铰接点、液压油缸支座传递至动臂本体，最终通过动臂根部的铰接座将载荷传导至上车回转平台，因此建模初期就优先确定了各铰接点的位置坐标，确保最大挖掘深度、最大卸料高度、最大挖掘半径这些核心作业参数匹配常规20吨级履带挖掘机的作业边界，避免出现作业死区或者油缸行程冗余过大的问题。建模过程中先搭建骨架草绘，把动臂的弯板折线轮廓、各铰接孔的中心距、油缸安装耳板的定位尺寸全部在顶层骨架里锁定，后续零件建模全部参考骨架基准，避免后期调整参数时出现装配错位。动臂本体采用箱型焊接结构的建模逻辑，上下盖板与左右侧板的拼接处预留出焊接收缩的工艺余量参考，油缸支座的位置特意做了局部加厚的结构处理，对应实际生产中高负载区域的补强板设计，避免应力集中导致的焊缝开裂问题。斗杆部分的建模同步匹配了铲斗连杆机构的运动轨迹，在软件里做了初步的运动干涉检查，确保斗杆收放、铲斗翻转全行程内，连杆、摇杆与斗杆本体、液压管路的预留空间不会发生碰撞，液压油缸的模型按照实际常用的重载油缸尺寸搭建，缸筒、活塞杆、铰接耳环的比例符合工程选型规范，没有出现结构比例失调的问题。铲斗部分的斗齿排布、侧刃板角度参考了通用土方斗的设计参数，切削角的设定兼顾了挖掘阻力与卸料流畅性，斗底的圆弧过渡也做了顺滑处理，减少粘土附着的可能。整个装配体采用自顶向下的建模思路，所有铰接位置都添加了同轴、重合的装配约束，后续可以直接添加运动仿真的驱动条件，验证各姿态下的结构干涉与油缸行程匹配度，对于做挖掘机结构改进、作业装置优化的设计人员来说，这套模型可以直接作为结构方案验证的基础载体，调整铰接点位置或者臂长参数就能快速衍生出不同作业半径的作业臂方案，减少从零开始建模的重复工作量。
