小型休闲观光游艇外观结构三维设计

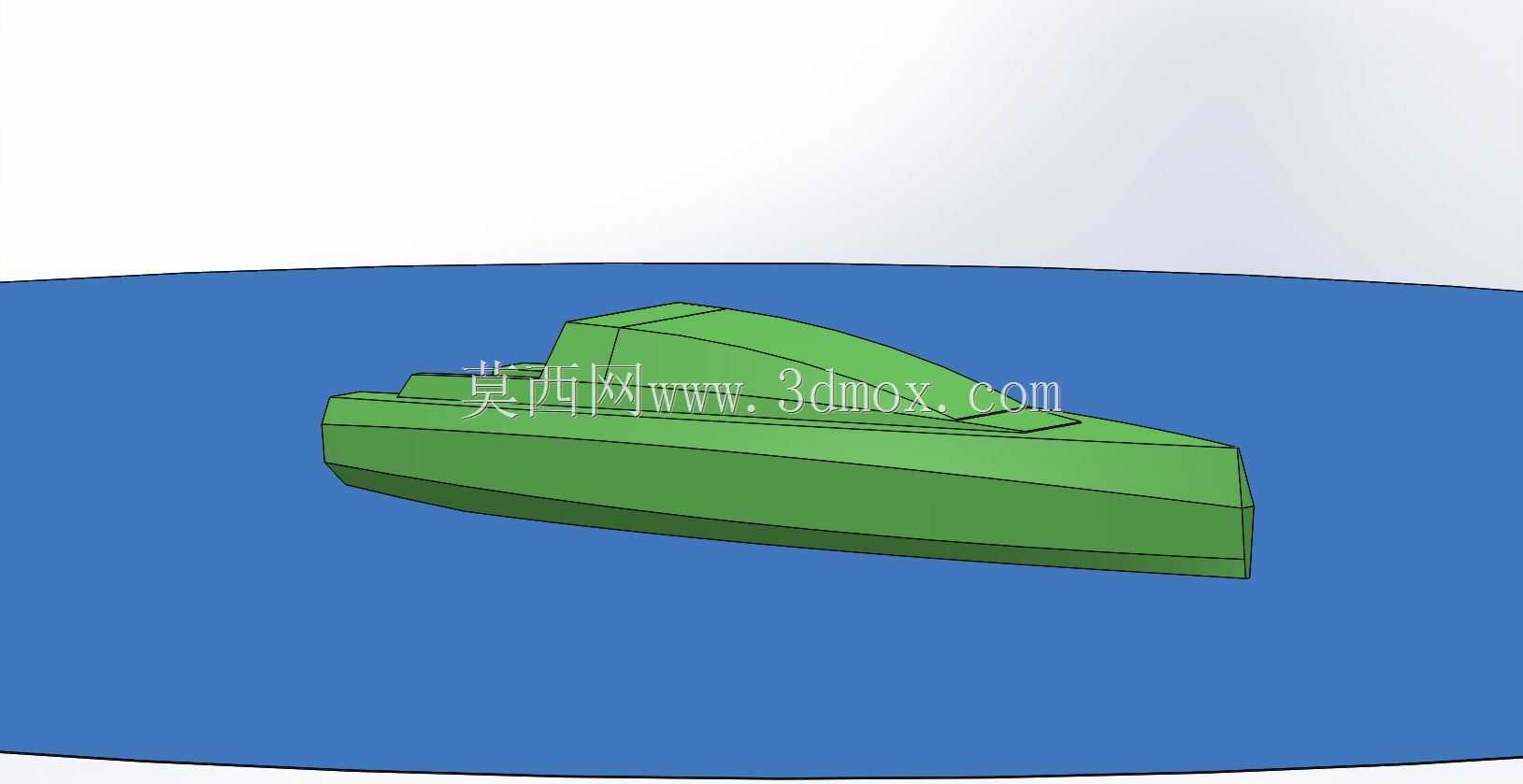

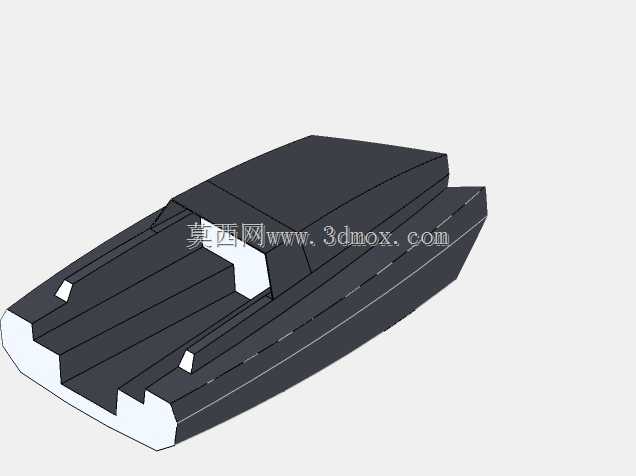

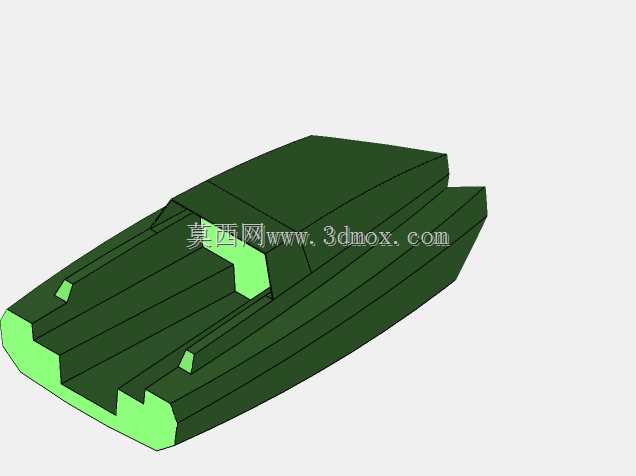

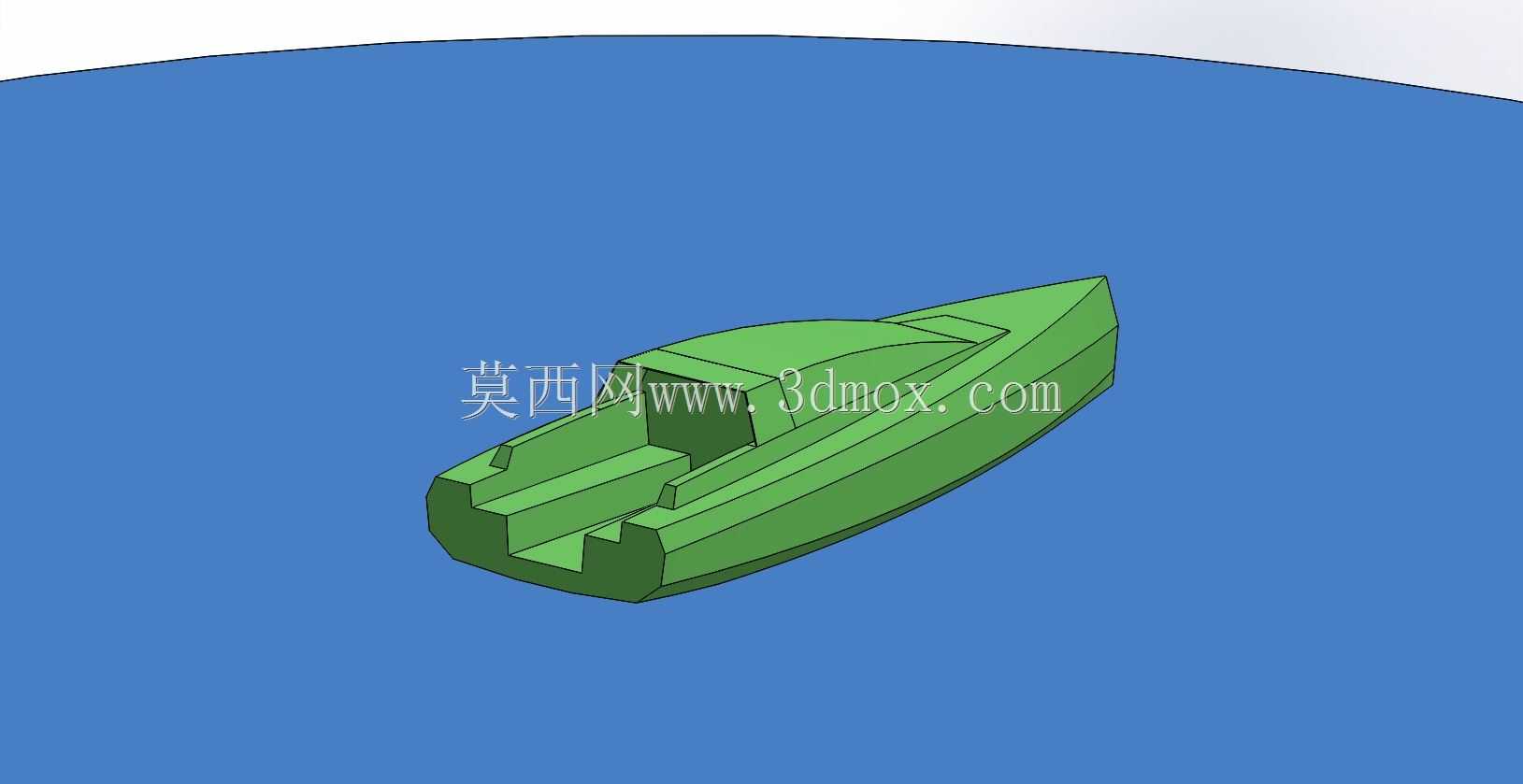

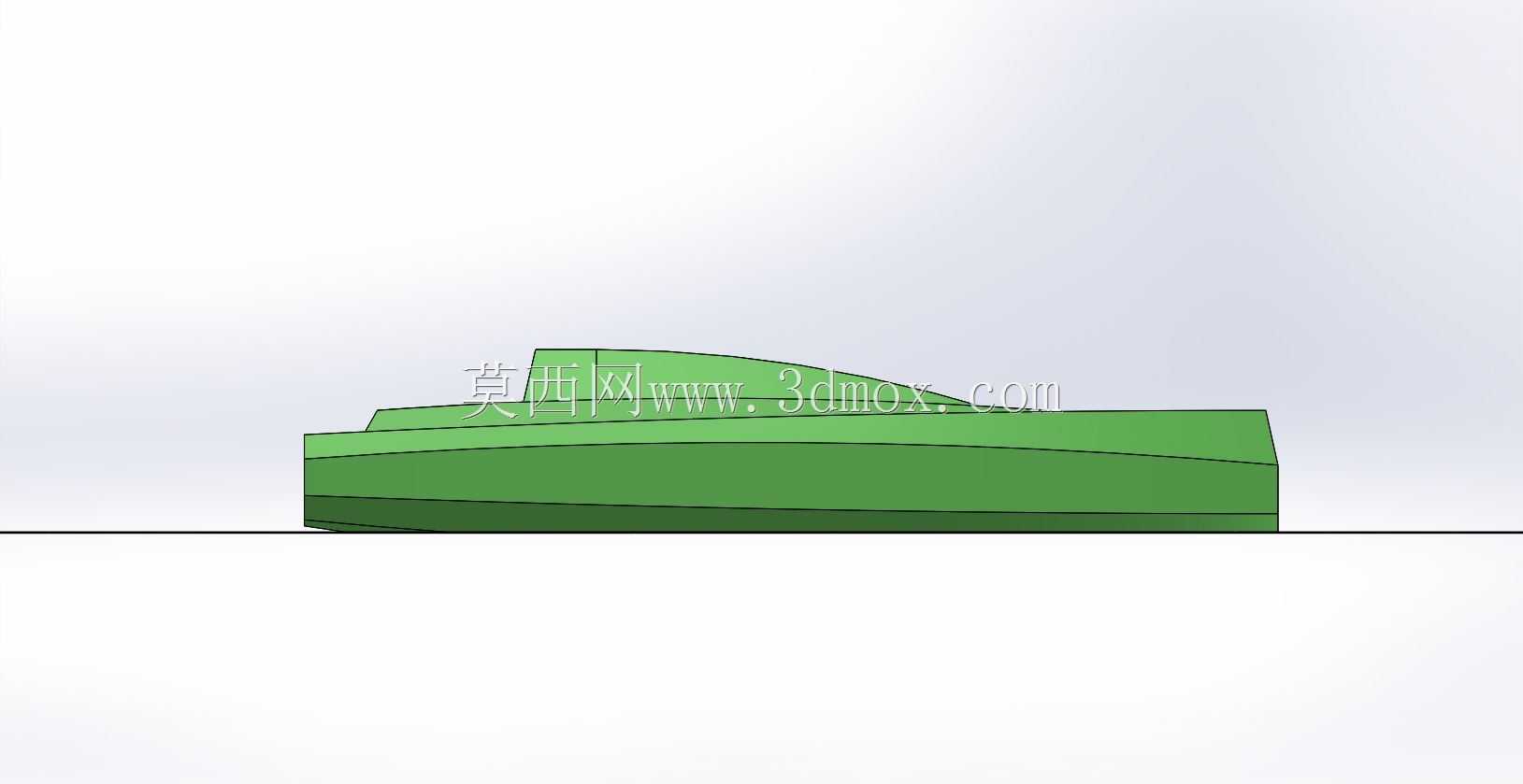

这款小型游艇的建模工作，最初是承接滨水景区观光载具升级项目的配套设计需求，主要面向近岸浅水区的短途观光、休闲垂钓场景使用，吃水深度控制在0.4米以内，可适配内河、湖泊、滨海浴场等多数平缓水域的通航要求，整船额定承载6人，船体总长5.2米，型宽1.8米，型深0.75米，建模时提前预留了舷外机安装位的安装边界，安装位平面度公差控制在0.2毫米以内，可适配市面多数15-30马力的外挂动力单元，无需额外做结构改孔。建模初期先在草绘环境勾勒船体的纵剖型线，参考滑行艇的水动力特性调整艏部起翘角度，将艏部斜升角设定为18度，兼顾航行时的破浪减阻效果与低速行驶的稳定性，避免高速航行时出现艇首拍击水面的问题。船身主体采用左右对称的分体式结构设计，建模时先完成单侧船舷的曲面构建，通过对称特征生成另一侧结构，减少重复建模工作量的同时，保证两侧型线的一致性，降低后续生产开模的误差风险。座舱区域做了下沉式设计，座舱内预留了座椅安装位、储物舱的结构空间，船舷两侧设置了一体化的扶手凸台，既可以作为乘员的安全防护结构，也能在内部走管布线，整合航行灯、系缆桩的安装点位。建模过程中先搭建整体的线框骨架，确认各部分的尺寸比例符合人体工程学要求，比如座舱内的坐高设定为420毫米，腿部活动空间预留600毫米以上，避免乘员乘坐时出现局促感。曲面构建阶段逐段调整船底的折角线位置，让船底从艏部到艉部的过渡平滑顺畅，减少航行时的水流阻力，同时在船艉部分做了压浪板的延伸结构，抑制航行时的尾浪抬升，提升行驶平稳性。完成整体曲面缝合后，对船体做抽壳处理，壳体厚度设定为8毫米，匹配玻璃钢材质的成型工艺要求，在船舷边缘、动力安装位、系缆桩固定点等受力集中的位置，单独做了加厚筋位处理，提升结构强度，避免使用过程中出现应力开裂的问题。建模后期逐一检查各特征的装配间隙，比如座舱盖和船身的配合面预留2毫米的密封胶条安装槽，保证船体的防水性能，所有外露的棱边都做了R3-R5的圆角过渡，既避免生产脱模时出现应力集中，也能防止乘员磕碰受伤。整个建模过程同步校验了各部件的干涉情况，确保后续拆分零件生产时，各结构件可以顺利装配，不需要二次修整。
