船舶动力传输用转角传动装置结构

做船舶动力系统配套设计快十二年，经手的轴系传动结构不下百套，这套转角式船用传动结构是去年给内河小型货运船做配套时攒的方案，当时船东提的需求很明确：机舱空间被压缩了近两成，常规直连式传动根本塞不进去，还要保证满舵工况下动力传输不打折扣。

先从实际应用场景说，这类传动结构主要用在机舱布局紧凑的内河船舶、小型作业艇上，负责把主机输出的动力转向后传递给螺旋桨轴，解决主机轴线和桨轴轴线存在空间夹角的布置难题，尤其是船体线型收窄的尾部区域，没法走直连轴系的工况下，这套结构能省出至少0.8立方米的机舱布置空间，给燃油箱、辅机预留安装位置。实际用途上，它不光承担转向传扭的作用，内部集成的轴承组还能抵消轴系运转时产生的径向、轴向复合载荷，避免主机输出轴直接承受桨端传来的振动冲击，延长主机密封件的使用寿命。

功能特性这块，当时设计时特意把输入端法兰做成了可拆式结构，适配不同功率段的船用柴油机输出端，壳体采用分段式拼接结构，不用整体拆离轴系就能打开检查内部齿轮啮合状态，日常运维不用进船坞就能完成基础检查。输出端的密封结构做了两道唇形密封加一道甩油环的组合，哪怕船体尾部有轻微涌水倒灌，也不会渗进传动腔体内污染润滑油。

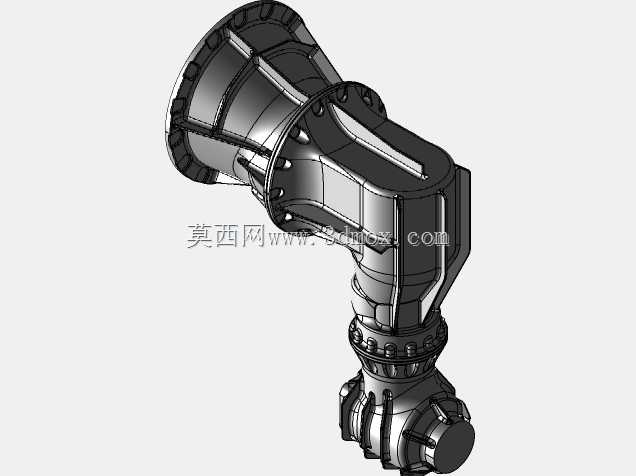

说回设计思路，最开始画草图时先卡的安装边界：输入端法兰端面到输出端法兰端面的垂直距离控制在620mm以内，壳体最大回转直径不超过380mm，毕竟船体尾部的隔舱开孔尺寸是提前定死的，超差就装不进去。安装法兰的螺栓孔位特意做了跨中布置，适配现有船体上的预埋安装座，不用额外在船体结构上动火开孔，避免破坏船体结构强度。建模的时候先搭骨架模型，把输入轴、输出轴的空间夹角定在120度，这个角度是反复算过的，既满足转向需求，又能让内部锥齿轮的重合度达到1.6以上，传扭时不会出现齿面局部应力集中的问题。齿轮参数定下来后再画壳体，壳体的加强筋顺着载荷传递路径布置，不是随便加的装饰筋，每条筋的位置都对应内部轴承座的支撑点，能把齿轮啮合产生的支反力直接传导到船体安装座上，减少壳体自身的形变。

建模步骤上，我习惯先在装配环境里布局骨架，把各轴的轴线、安装基准面先定死，再逐个建零件：先做输入轴组件，包括轴体、轴承位、密封位、连接法兰，再做配对的锥齿轮，齿面参数按接触强度校核完再做细节倒角；输出轴组件同理，注意和输入轴的齿轮啮合间隙留0.12-0.18mm，热胀冷缩也不会卡齿。壳体建模先做整体内腔，保证齿轮运转时和壳体内壁留足15mm的润滑油流动间隙，再拆分上下壳体，做连接螺栓孔、定位销孔，最后加上油位观察孔、注油孔、放油孔的细节。所有零件建完后在装配体里做干涉检查，尤其是满行程偏转时的周边间隙，确认没有硬干涉后再倒所有的工艺圆角，避免应力集中。

实际落地测试时，这套结构在额定转速1800转下的传动效率能到96%以上，振动值比同类型的老结构低近30%，运维时拆检上盖只需要拆12颗螺栓，比之前的整体式结构省了近三分之二的检修时间。
