SWL204T巴拿马楔块钻井配套构件

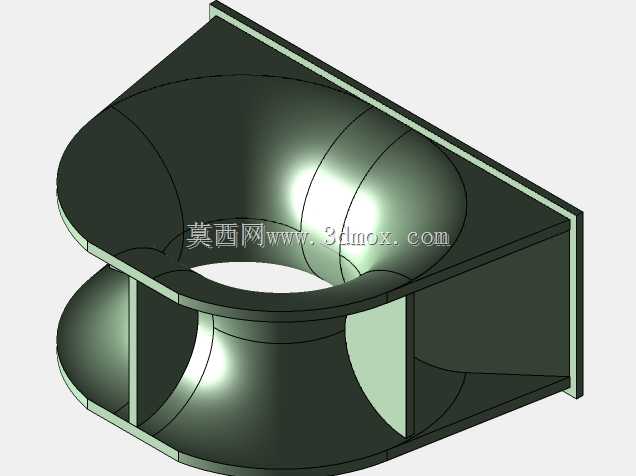

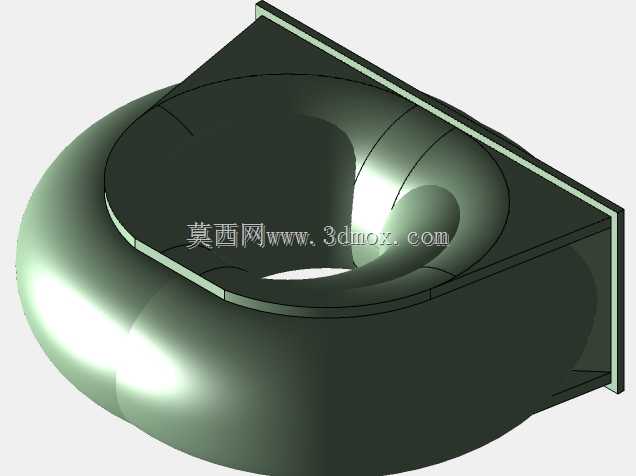

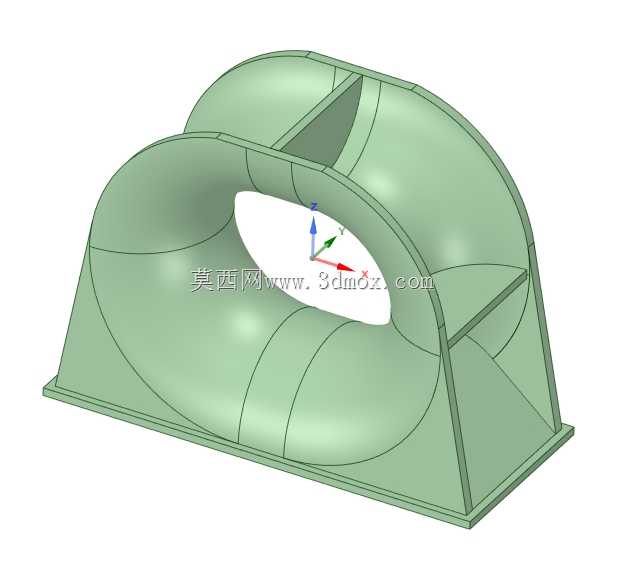

　　在海洋石油钻井平台、重型陆地钻机的系泊与载荷传导系统中，这类巴拿马楔块是承担缆绳导向、载荷分散的核心受力构件，日常作业中需要承受数百吨级的系泊拉力，同时适配缆绳反复摩擦、海洋盐雾腐蚀、极端温差变化的复杂工况，其结构合理性直接关系到钻井作业的系泊安全，一旦出现结构应力集中或者安装错位，极有可能引发缆绳断裂、平台移位的重大安全事故。从结构设计来看，该构件采用对称式双弧面导缆结构，中间设置纵向加强筋板分隔两个导缆通道，底部带整圈安装法兰边，可通过螺栓直接固定在钻井平台甲板或者钻机基座的预设安装位上，弧面曲率完全匹配204吨级系泊缆绳的弯曲半径，避免缆绳出现过小弯折导致的应力断丝，内部筋板的厚度经过受力仿真优化，

　　在保证整体结构强度的前提下尽可能降低构件自重，减少甲板载荷占用。建模过程中，首先确定底部安装法兰的基准平面，绘制法兰外轮廓与螺栓孔分布草图，拉伸生成法兰基体后，再以法兰上表面为基准绘制两个导缆弧面的引导线与截面轮廓，通过扫掠命令生成内外弧面的主体结构，之后在两个导缆通道中间绘制纵向加强筋的截面草图，拉伸切除多余结构后对筋板与弧面、法兰的衔接位置做圆角过渡处理，消除直角位置的应力集中点，最后对所有导缆接触面做曲面光顺处理，保证表面粗糙度满足缆绳摩擦的使用要求。安装边界上，底部法兰的螺栓孔位完全匹配标准钻机基座的安装孔距，构件整体高度不超过甲板上方的通行限界，两个导缆口的中心距适配常规双缆系泊的排布间距，

　　不需要额外改造基座即可直接完成装配。实际使用中，该构件不仅可以用于钻井平台的系泊导缆，也可适配重型船舶靠泊、港口重型设备固定的缆绳导向场景，弧面的硬化处理层可以承受缆绳长期滑动摩擦带来的磨损，整体铸钢结构的刚性可以保证大载荷下无明显形变，避免缆绳脱出导缆通道。建模时需要特别注意导缆弧面的曲率连续性，不能出现曲面折角，否则会在使用过程中快速切割缆绳外层钢丝，大幅缩短缆绳使用寿命，同时筋板与弧面的衔接圆角需要根据受力仿真结果调整半径，保证应力可以均匀传导到法兰基座上，避免局部应力超过材料屈服强度。
