带照明功能的便携挂扣式钥匙链设计

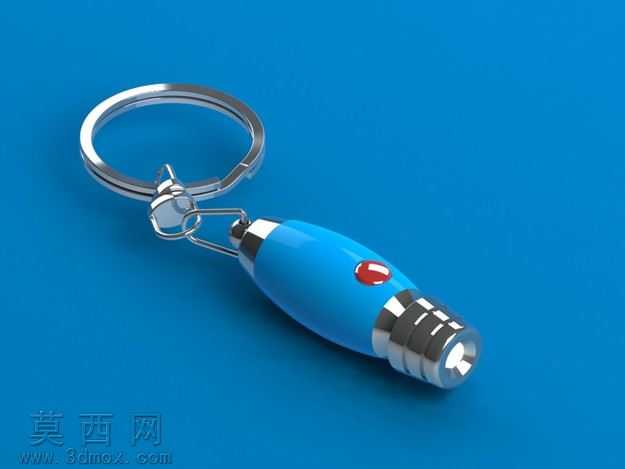

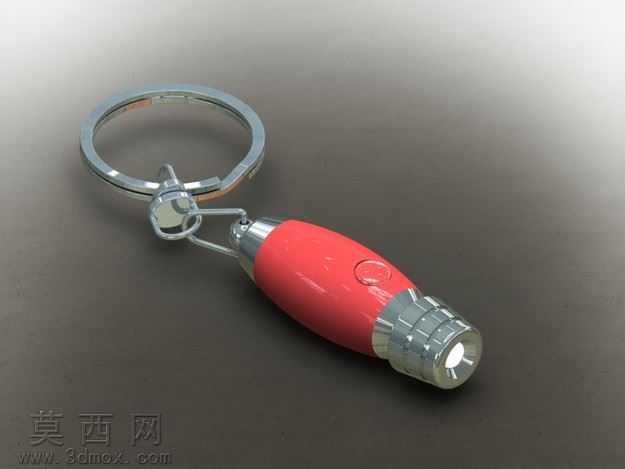

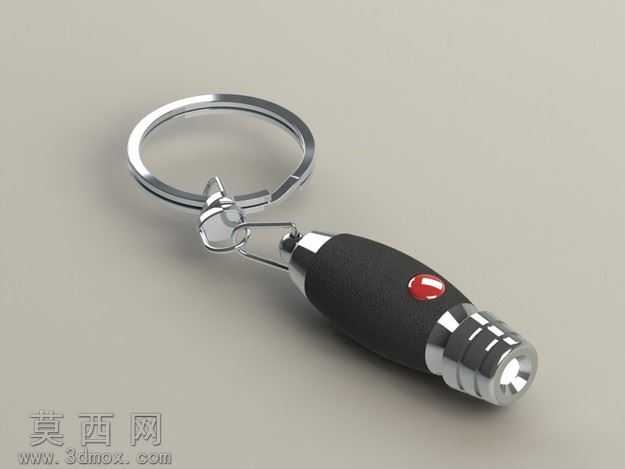

本作品为带微型照明功能的钥匙链三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循实际五金产品的生产工艺逻辑，对每一处结构的尺寸公差、装配间隙都做了符合量产标准的参数设定。首先从钥匙环部分开始建模，采用标准圆形开口弹环结构，通过扫描特征生成金属环的环形实体，对开口处的弹性卡扣结构做了细节还原，保证环体开合的结构合理性，同时对环体边缘做了微小的圆角处理，还原真实五金件的钝化工艺特征，避免锐边结构。连接部分采用龙虾扣加连接吊环的组合结构，龙虾扣的按压弹片、转轴结构都做了独立的实体建模，通过装配约束还原扣具的活动行程，吊环与钥匙环、扣具之间的连接间隙控制在0.1mm，既保证结构可动性又避免出现松垮的视觉效果。主体握柄部分采用符合人体工学的纺锤形曲面造型，通过放样特征生成基础曲面后做曲面加厚处理，握柄表面设计了细微的磨砂纹理，通过凹凸贴图结合材质参数调整还原橡胶防滑握套的触感，握柄中段嵌入的红色按钮做了半球形凸起设计，按钮与握柄外壳的配合间隙做了精准控制，还原真实按键的装配效果。前端照明头部分采用多段阶梯式金属结构，每一段阶梯都做了差异化的倒角处理，最前端的灯头透镜部分采用透明材质建模，通过折射、反射参数的调整模拟光学透镜的通透质感，金属部分区分了亮面镀铬与哑光金属两种不同的表面处理效果，通过粗糙度参数的差异实现不同的金属质感区分。渲染阶段采用工作室柔光布光方案，主光源从侧上方45度角打亮主体，辅助光源补全暗部细节，添加微弱的环境反射贴图提升金属材质的真实感，对握柄的橡胶材质调整了高光粗糙度参数，还原橡胶材质的漫反射特性，最终渲染效果真实还原了产品的材质质感与结构细节，整体设计兼顾了钥匙链的便携挂扣功能与微型照明的实用属性，结构紧凑合理，造型精致协调。
