手动剪叉式螺旋驱动升降作业台结构

项目分类:3D模型 发布时间:2021-09-22 ID:279612
  • 手动剪叉式螺旋驱动升降作业台结构
  • 手动剪叉式螺旋驱动升降作业台结构
  • 手动剪叉式螺旋驱动升降作业台结构
  • 手动剪叉式螺旋驱动升降作业台结构
  • 手动剪叉式螺旋驱动升降作业台结构
  • 手动剪叉式螺旋驱动升降作业台结构
  • 手动剪叉式螺旋驱动升降作业台结构
  • 手动剪叉式螺旋驱动升降作业台结构
  • 手动剪叉式螺旋驱动升降作业台结构
  • 手动剪叉式螺旋驱动升降作业台结构
  • 手动剪叉式螺旋驱动升降作业台结构
  • 手动剪叉式螺旋驱动升降作业台结构
  • 手动剪叉式螺旋驱动升降作业台结构
  • 手动剪叉式螺旋驱动升降作业台结构
  • 手动剪叉式螺旋驱动升降作业台结构
  • 手动剪叉式螺旋驱动升降作业台结构
  • 手动剪叉式螺旋驱动升降作业台结构
  • 手动剪叉式螺旋驱动升降作业台结构
  • 手动剪叉式螺旋驱动升降作业台结构
  • 手动剪叉式螺旋驱动升降作业台结构

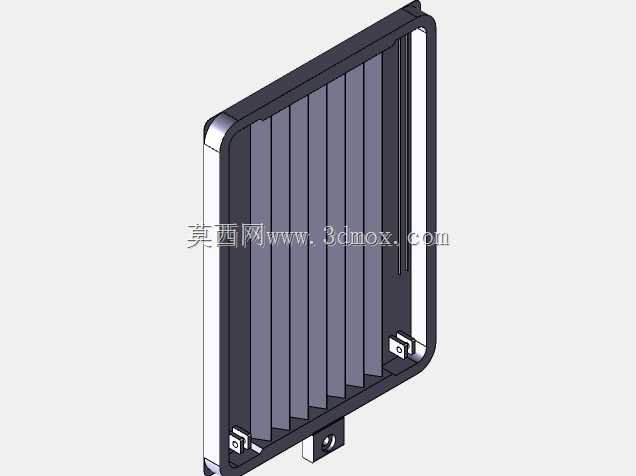

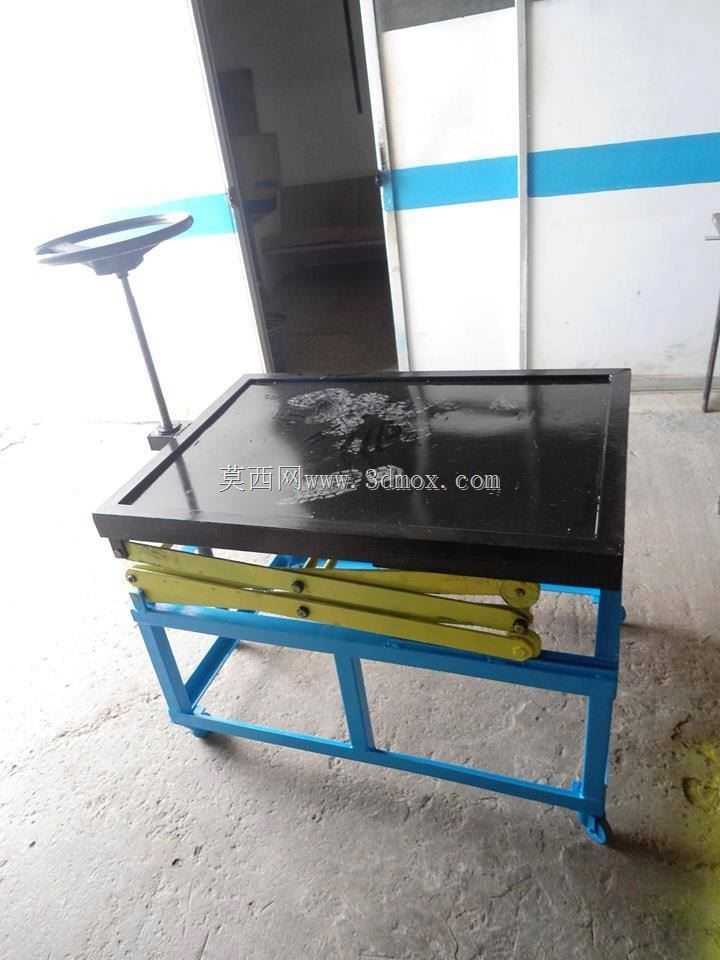

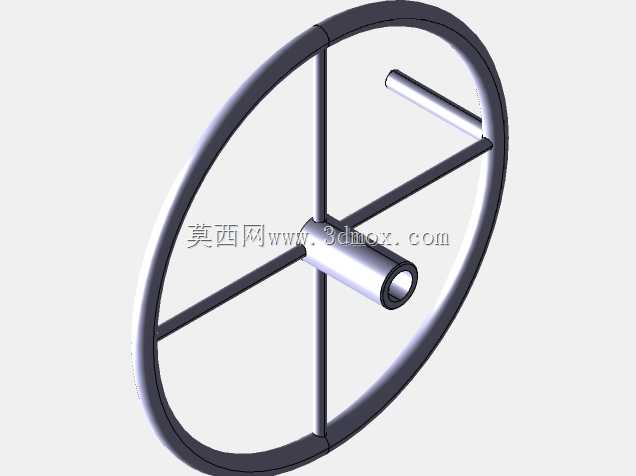

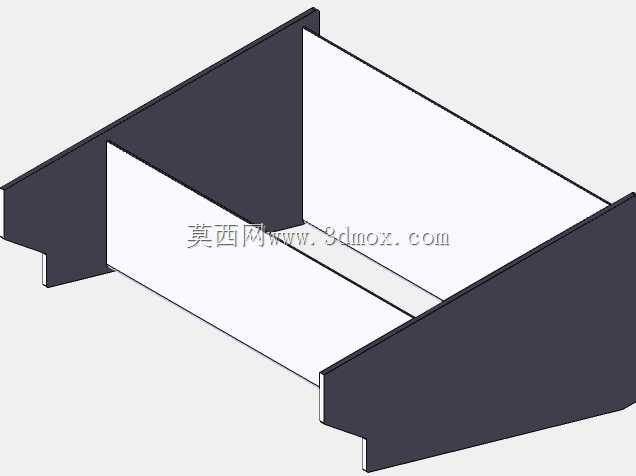

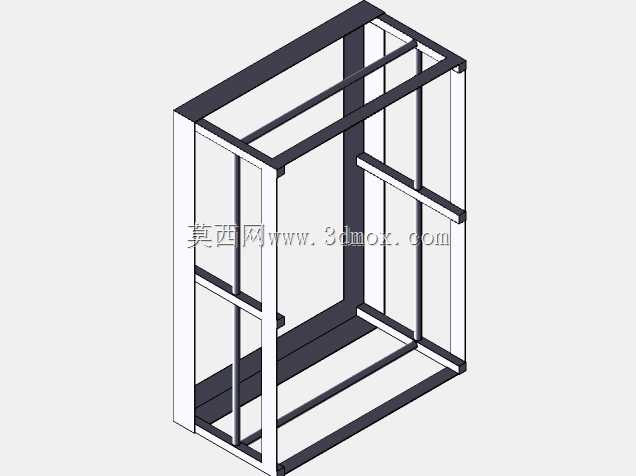

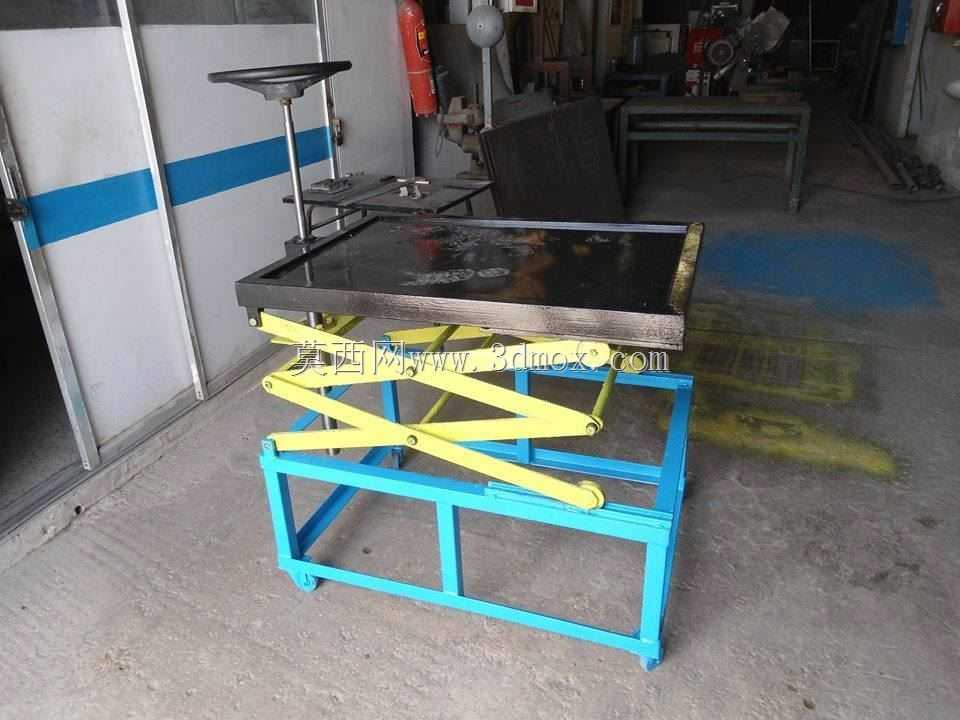

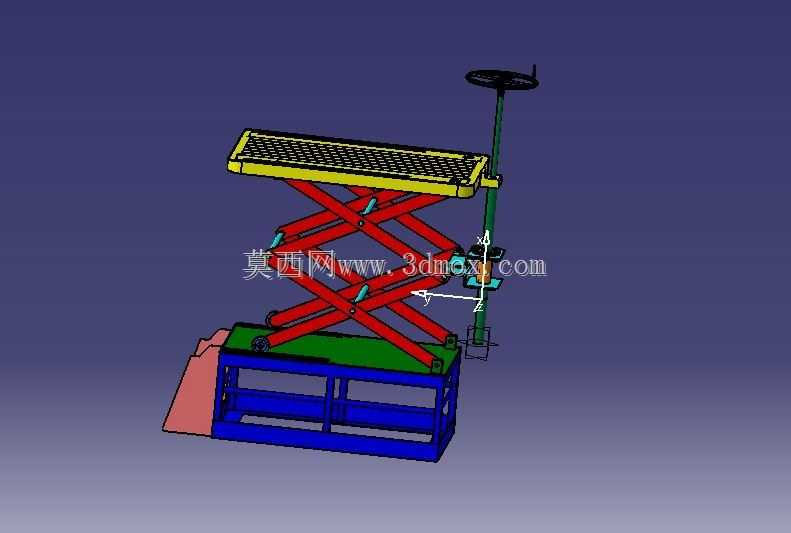

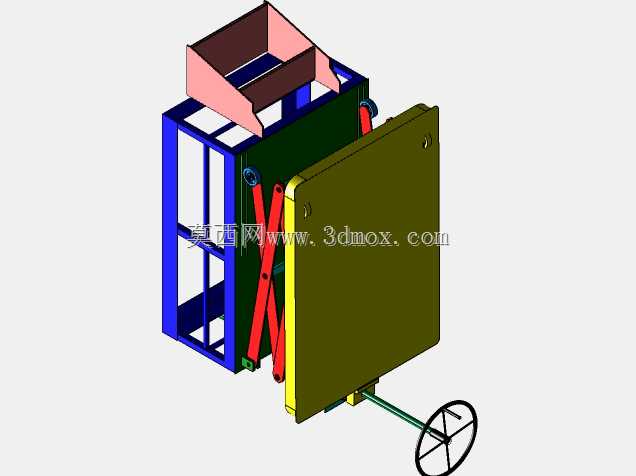

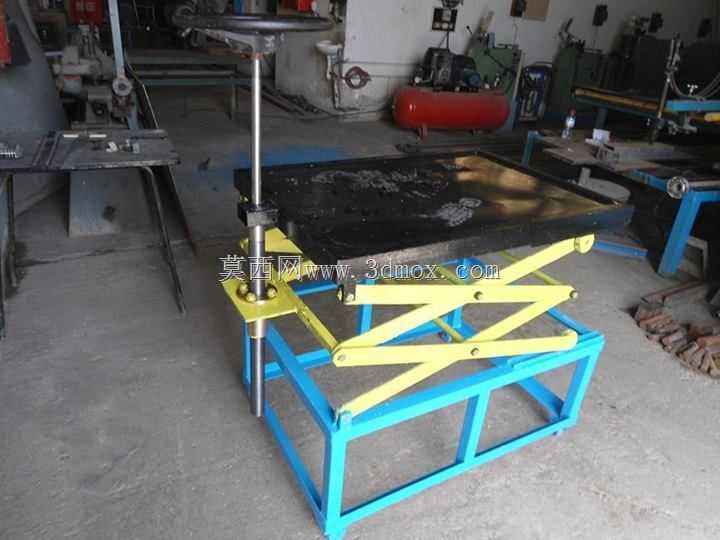

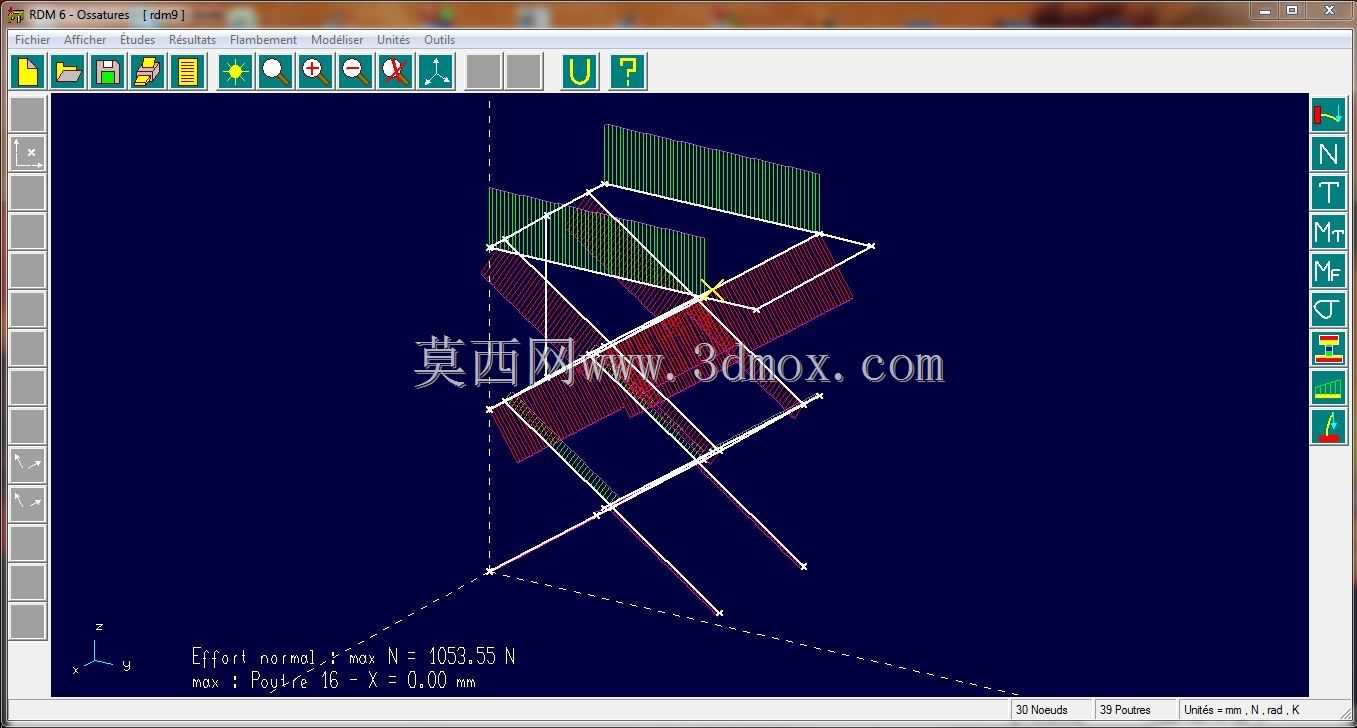

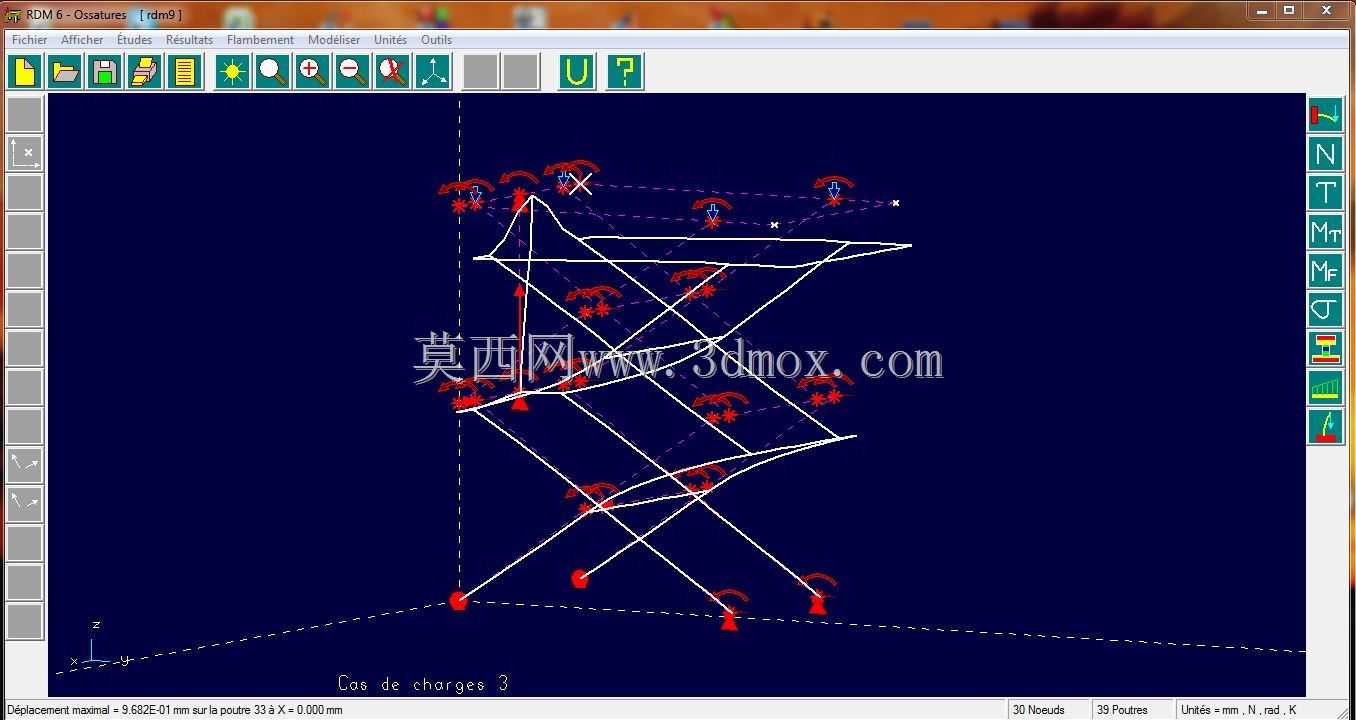

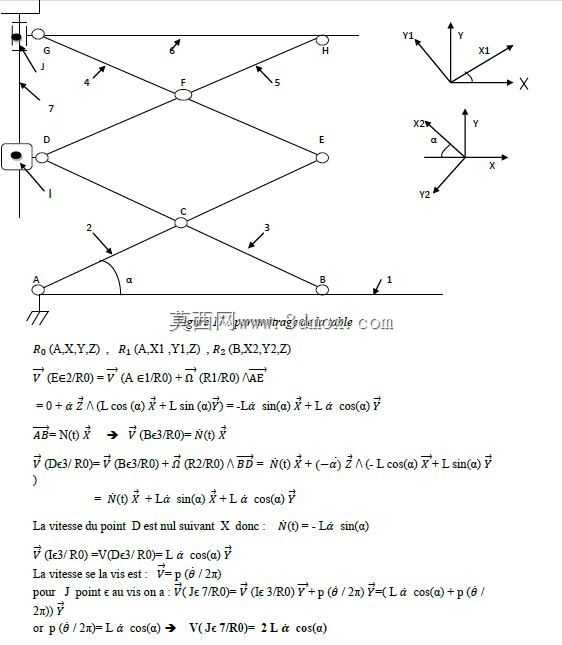

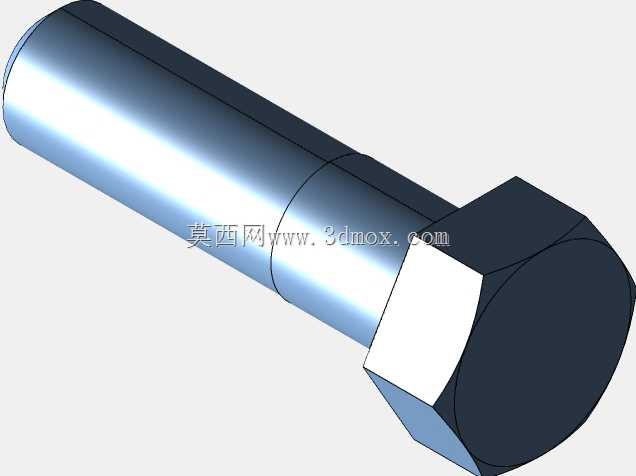

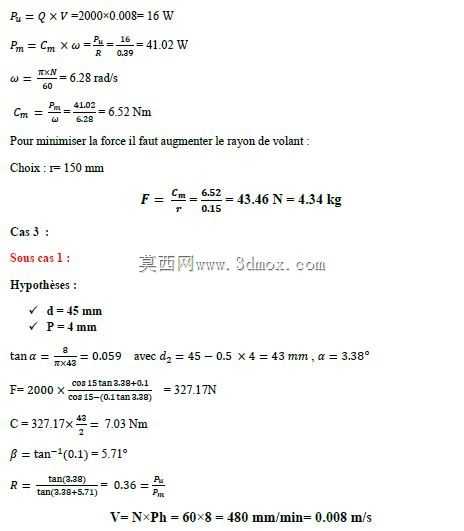

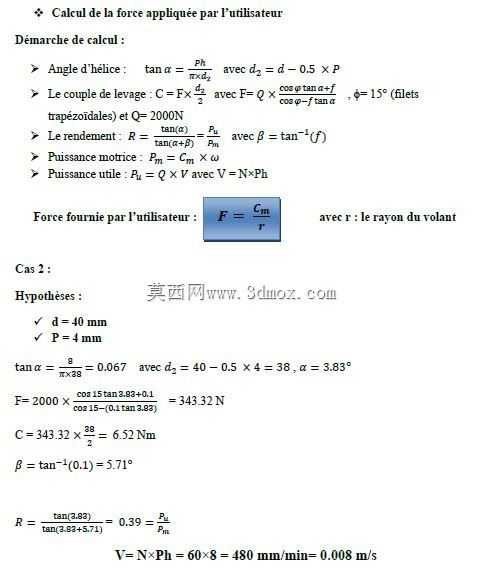

在车间小件转运、仓储低位取放、小型维修工位的作业场景里,大吨位液压升降台往往存在动力配套麻烦、占用空间大、维护成本高的问题,这款手动驱动的剪叉式升降结构,就是针对300公斤以内的轻载举升需求设计的,不需要外接液压站或者电源,纯机械传动的形式能适配无供电的临时作业场景,比如户外小型设备检修、库房零散物料堆高、工位间轻型工件的高度调整,都能靠这套结构完成作业。整套结构采用剪叉铰接臂作为核心承载构件,底部是框架式安装基座,基座预留了地脚固定的安装孔位,整体安装边界控制在长1200mm、宽700mm的占地范围内,完全收缩时整体高度不超过400mm,最大举升高度可以达到1200mm,顶部的承载台面做了网格防滑结构,边缘设置了挡边,避免放置的工件或者物料在升降过程中滑落。驱动部分采用梯形螺纹丝杠配合凹形螺母的结构,转动侧方的手轮带动丝杠旋转,螺母会沿着丝杠轴向平移,带动最下层的剪叉铰点改变间距,从而推动整套剪叉臂完成折叠或者伸展,实现台面的高度调整,梯形螺纹的自锁特性可以保证举升到任意高度时都不会出现下滑,不需要额外加装锁止机构,操作时只需要转动手轮就能完成高度调节,单人就能轻松操作。建模的时候先从底部基座的框架开始绘制,先搭建基座的方钢焊接框架轮廓,确定剪叉臂下铰点的安装位置,再绘制剪叉臂的单片构件,通过铰接配合把两组剪叉臂交叉装配,注意铰接处的间隙配合要预留0.2mm的转动余量,避免装配后出现卡滞。之后绘制丝杠和螺母的传动副,把螺母和剪叉臂的活动铰点做配合约束,再装配顶部的承载台面和侧方的手轮操作机构,最后给各个构件添加对应的材质外观,检查整个行程里的运动干涉情况,调整剪叉臂的铰接点位置,保证整个升降行程里受力均匀,不会出现死点位置。这套结构没有复杂的液压或者电气元件,后期维护只需要定期给铰接点和丝杠添加润滑脂就能长期使用,相比液压升降台不会出现漏油的问题,在对清洁度有要求的车间工位也能适用,整体结构的零件加工难度低,大部分构件都是标准型材切割焊接,加工成本低,适合小型作业场景的轻载举升需求。
