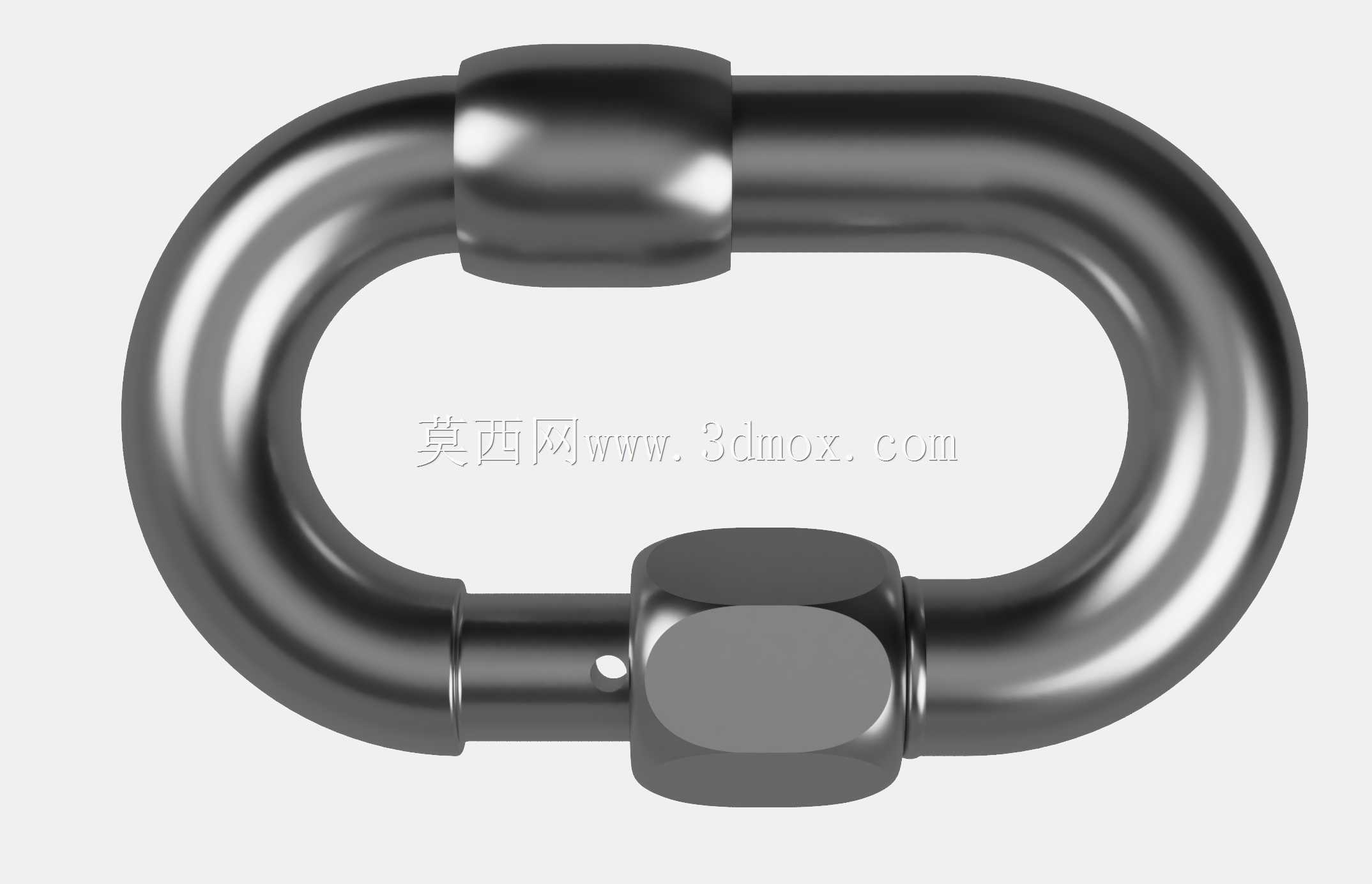

不锈钢P形连接钩环三维结构设计

日常做起重索具配套设计时，这类P形钩环是链条索具里最常用的快速连接件，我在做港口吊装索具、矿山牵引链条、户外登山防护索配套的时候，经常会用到这类结构。建模的时候我习惯先从钩环的受力路径入手，先画闭合的环形承载段的中心轨迹，这个轨迹不能做尖锐转角，所有弯曲位置都要做平滑过渡，避免工作时出现应力集中，毕竟这类零件要承受交变的冲击载荷，应力集中位置很容易出现疲劳裂纹。

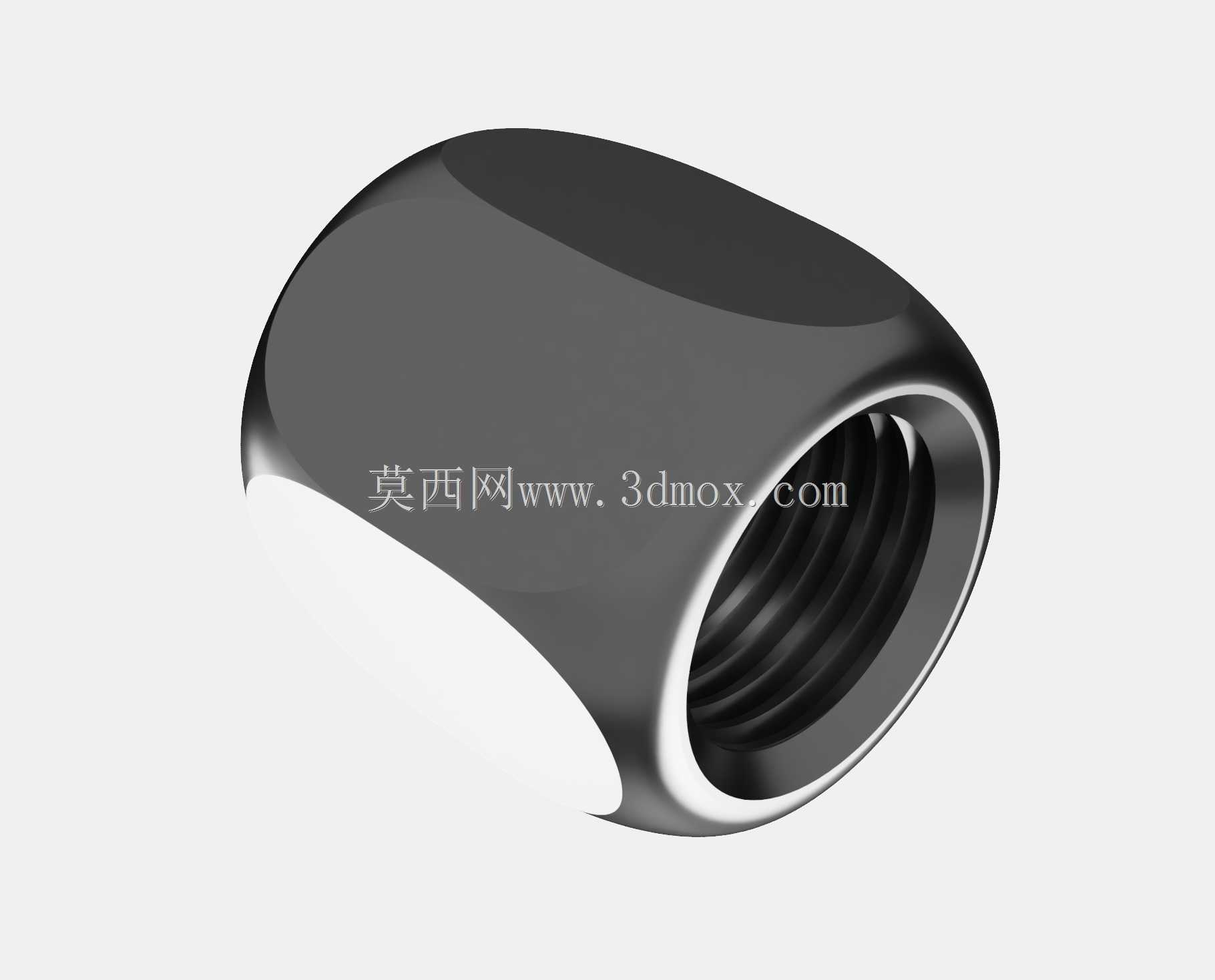

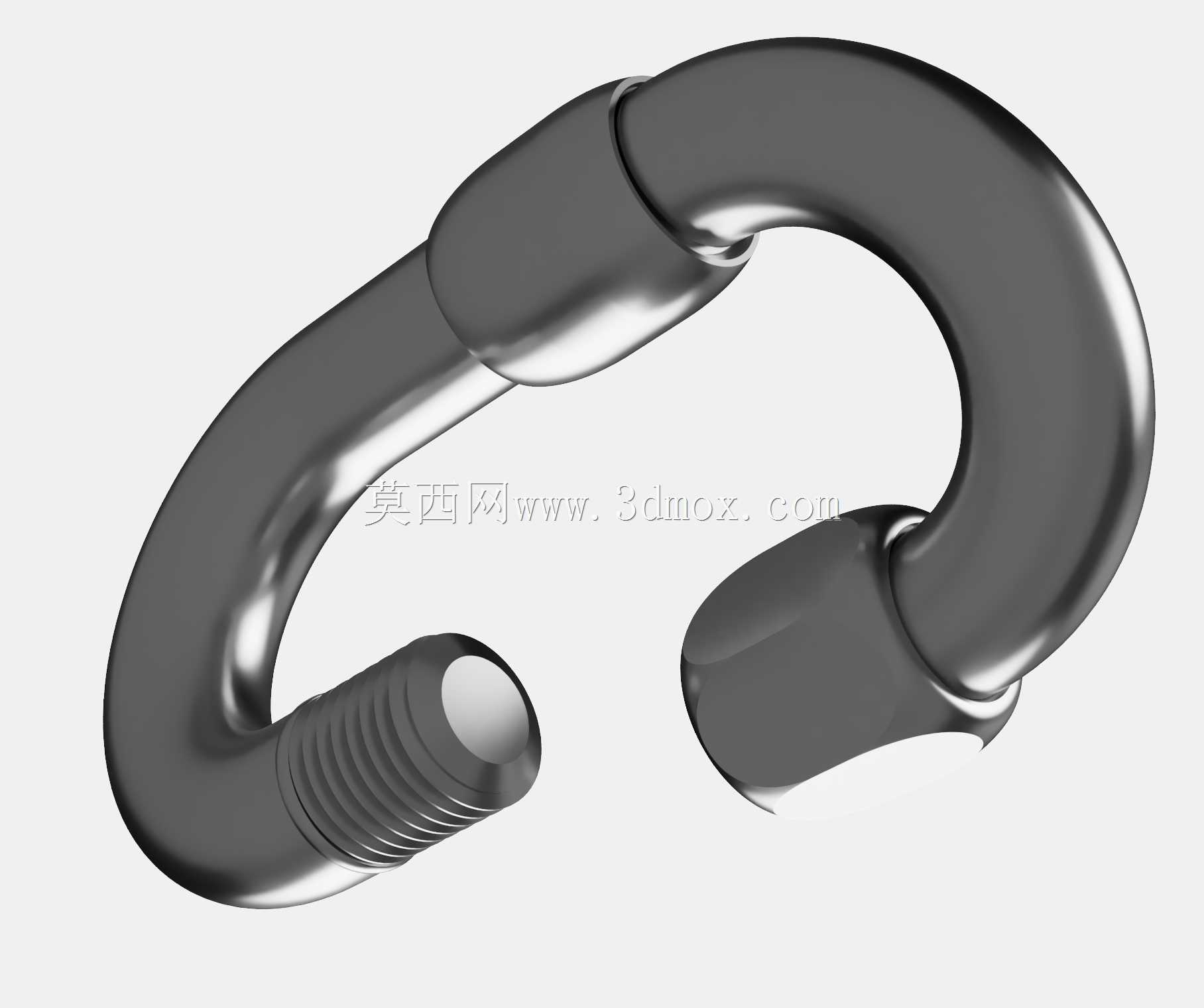

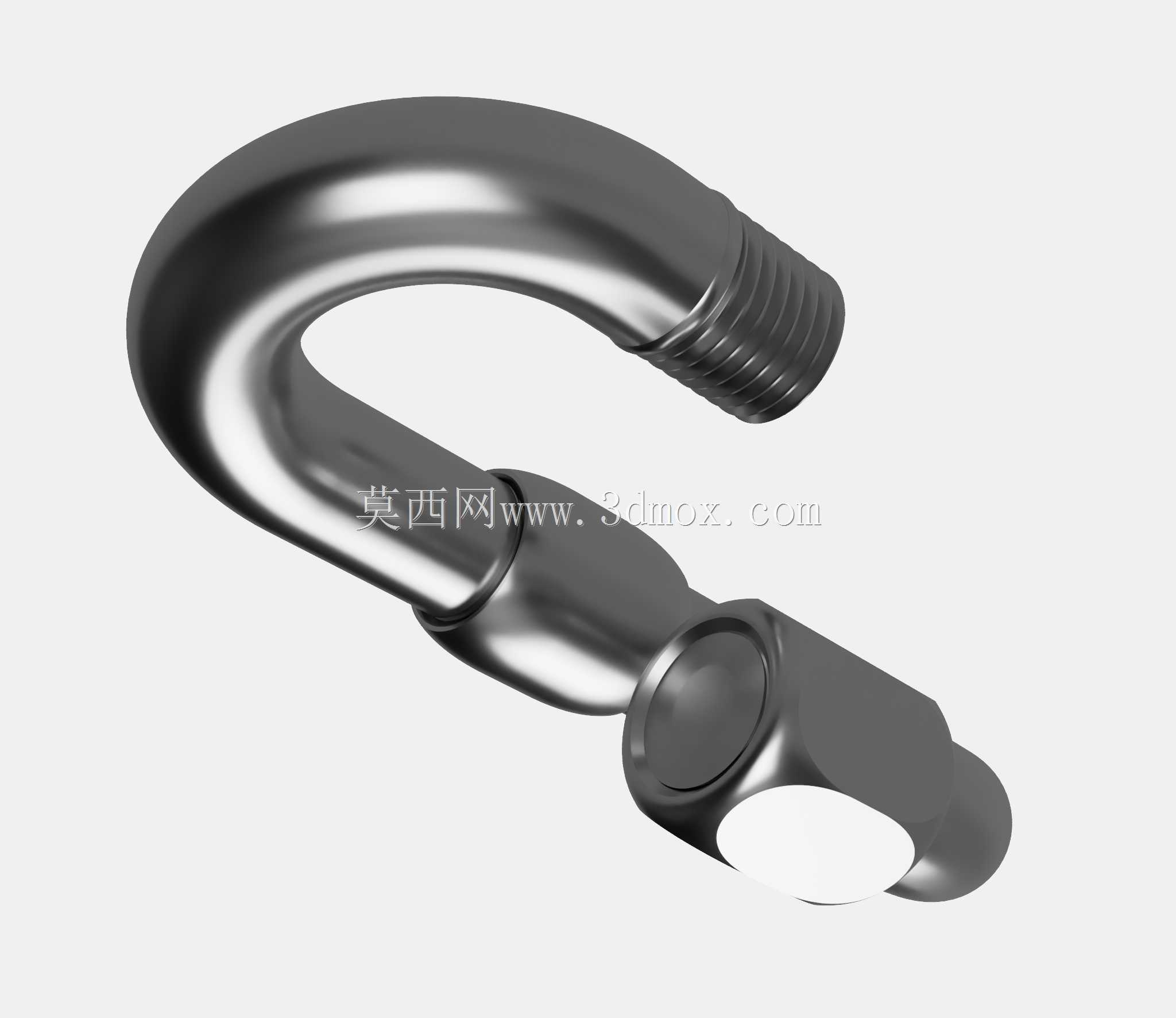

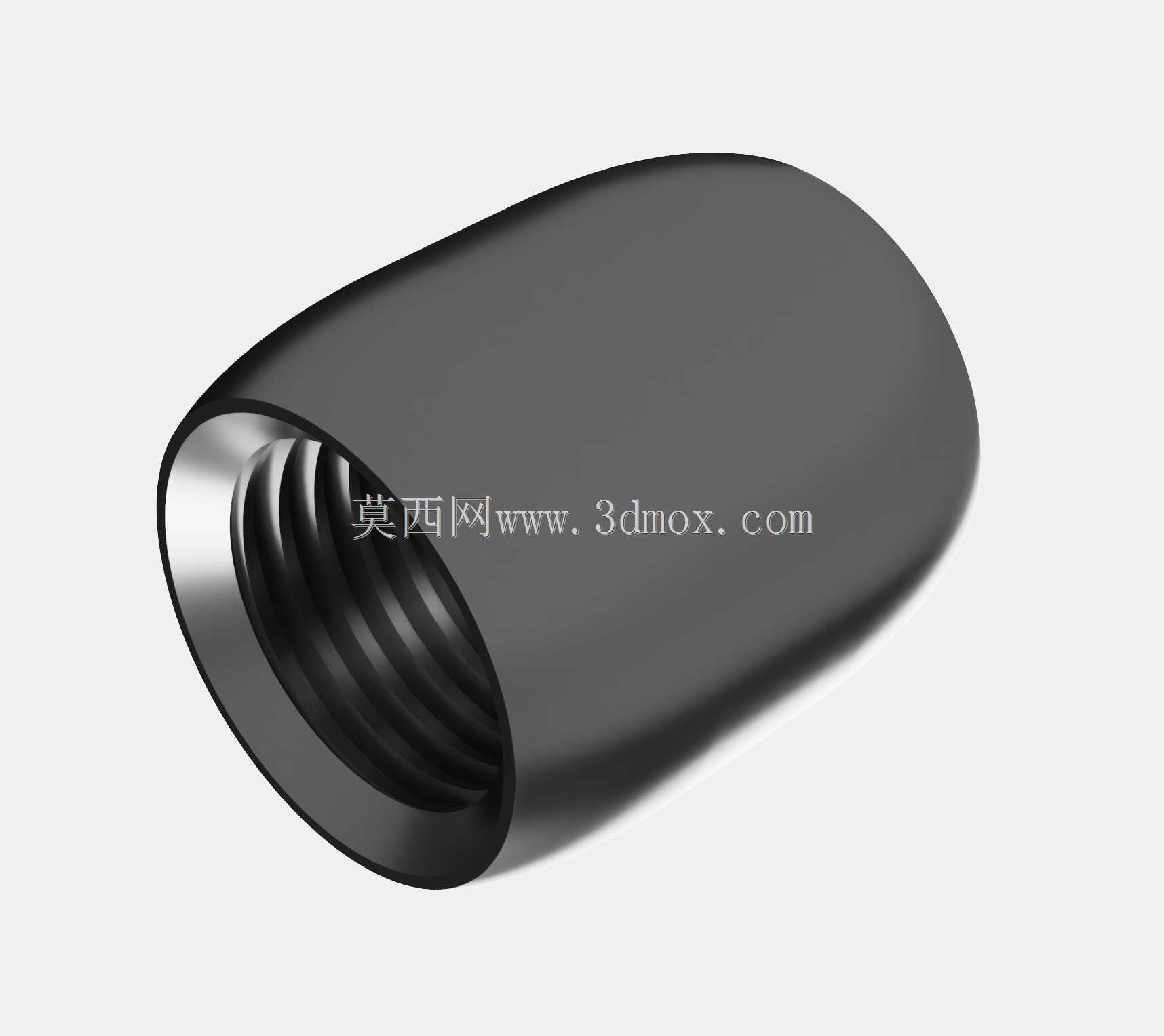

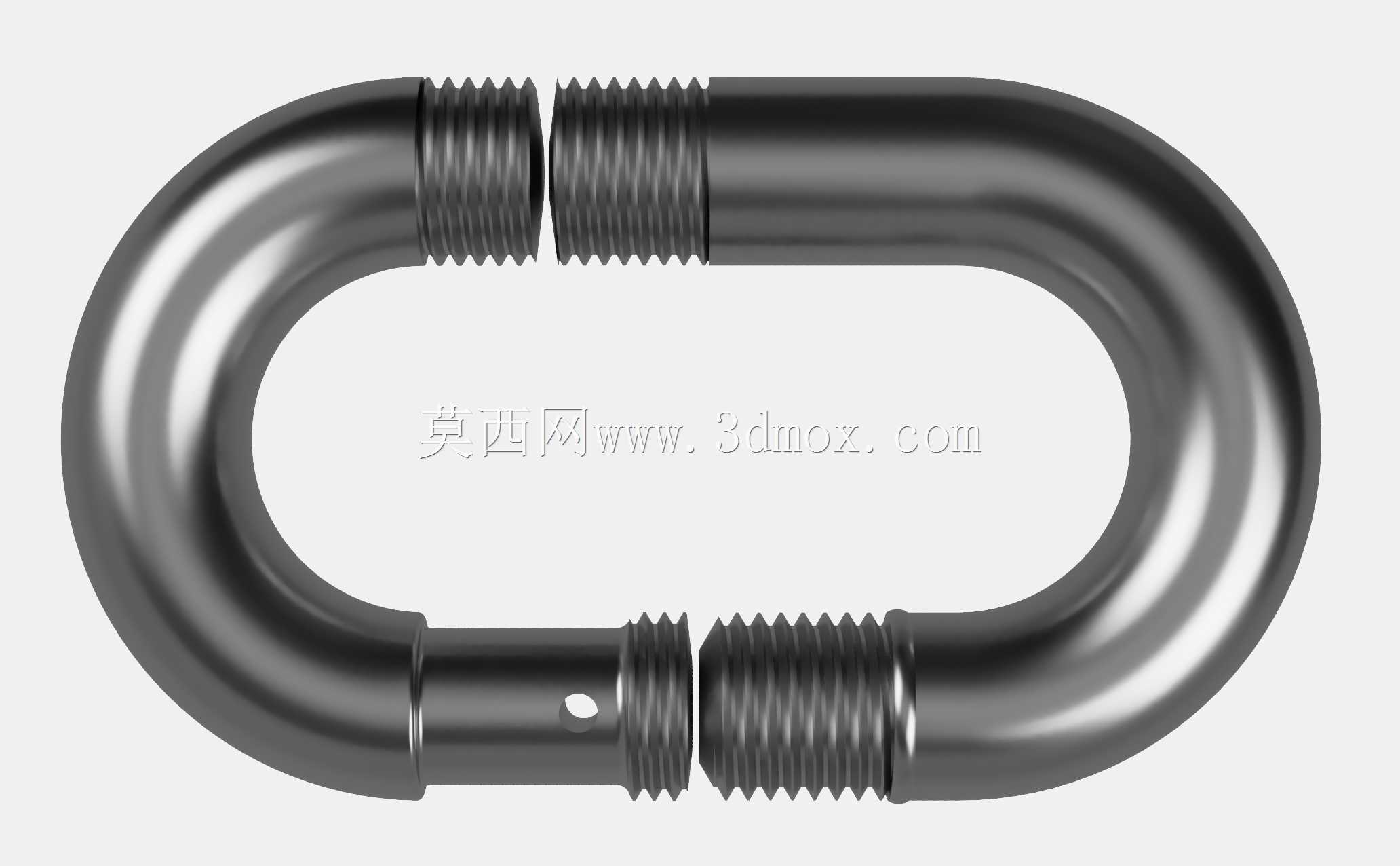

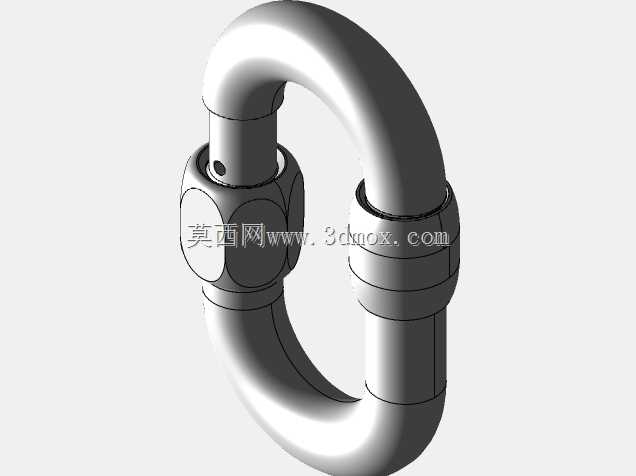

建模第一步先做环形主体的扫描特征，先绘制扫描路径，也就是环形的中心线，注意两个直段和圆弧段的衔接处要做相切约束，然后绘制截面轮廓，截面是圆形，直径根据额定载荷来定，这里适配12吨载荷的话，杆部直径要满足抗拉强度要求，扫描的时候要注意截面和路径的垂直约束，避免出现特征扭曲。接下来做中间的连接锁紧结构，也就是横销部分，横销和环形主体的配合位置要做间隙配合，单边留0.1mm的装配间隙，方便实际拆装，横销一端做外螺纹，和环形主体一侧的内螺纹孔配合，另一端做光杆段，插入环形主体另一侧的光孔里，光孔深度要比光杆插入深度多2mm，避免装配时顶死。横销的头部要做适配扳手的尺寸，这里做的是30mm和41mm的扳手卡位，方便现场用标准扳手拆装，横销上还要加工一个小的开口销孔，装配到位后穿入开口销防松，避免作业过程中螺纹松动导致横销脱出，引发安全事故。

建模的时候还要注意所有外露的棱边都要做倒圆角处理，不光是为了避免划伤操作人员，更是为了减少热处理和受力时的应力集中，圆角半径一般取杆径的0.1倍左右，不能太小否则起不到应力释放的作用。材质选不锈钢的话，主要是考虑在户外、潮湿或者有腐蚀的工况下使用，比如船舶甲板索具、化工车间的牵引链条，不会轻易生锈，维护成本更低。实际选型的时候要注意，这类钩环的额定载荷要比实际工作载荷大2倍以上的安全系数，安装的时候要保证横销完全拧到位，开口销必须掰开卡紧，不能有松动，使用前要检查钩环表面有没有裂纹、变形，螺纹有没有滑牙，出现损伤必须及时更换。建模完成后要做简单的干涉检查，确认横销在装配和拆卸的行程里没有和环形主体发生干涉，配合间隙符合装配要求，还要把所有特征做参数化关联，后续如果要做不同载荷等级的同系列钩环，只需要修改杆径、环体内径、横销长度这些参数就能快速生成新的模型，不用重新绘制，能大幅提高同系列产品的设计效率。
