爪形两轴连接联轴器结构设计

这类爪形联轴器在中小扭矩传动场景中应用十分广泛，常见于轻工输送设备、小型机床进给机构、包装线传动单元以及自动化非标设备的动力衔接环节，核心作用是实现两根同轴布置传动轴的扭矩传递，同时可补偿两轴之间存在的少量径向、角向安装偏差，避免轴系因安装对中误差产生额外的附加载荷，延长配套轴承与动力端的使用寿命。

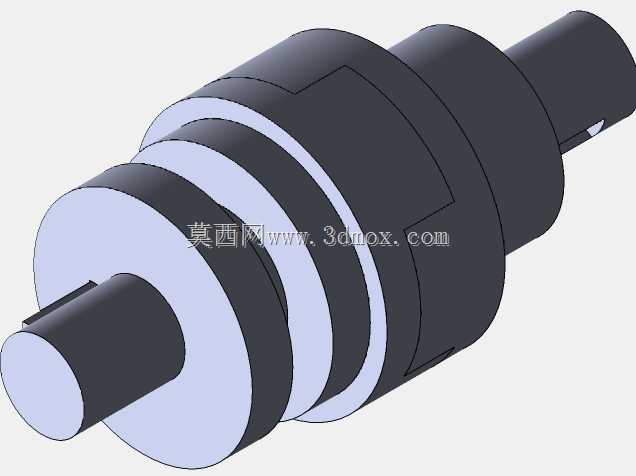

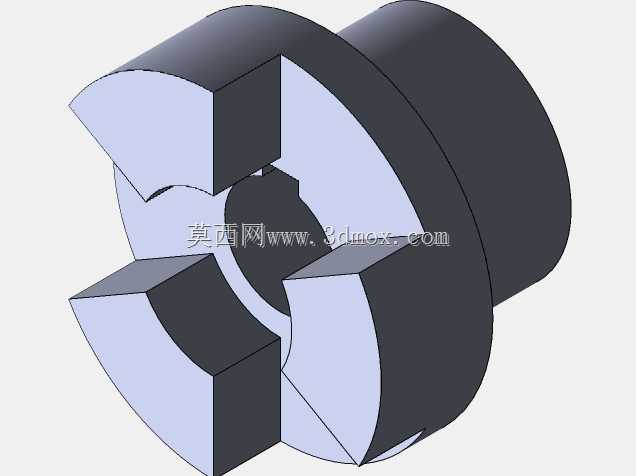

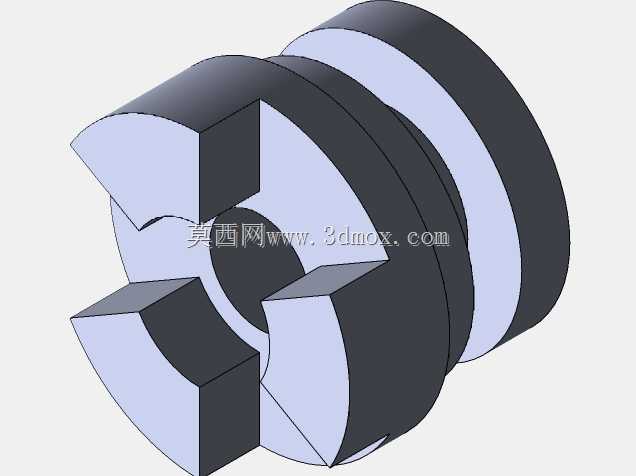

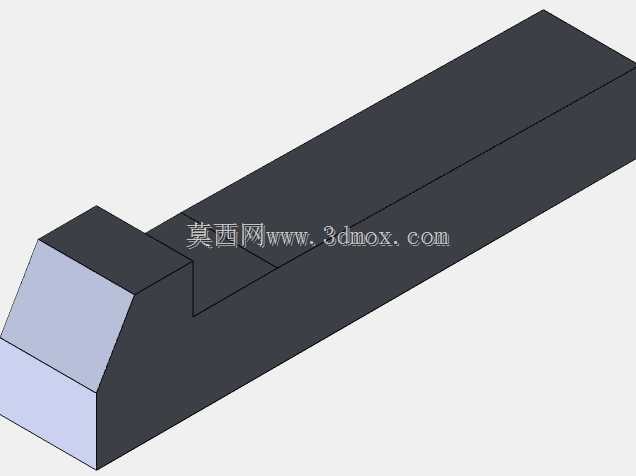

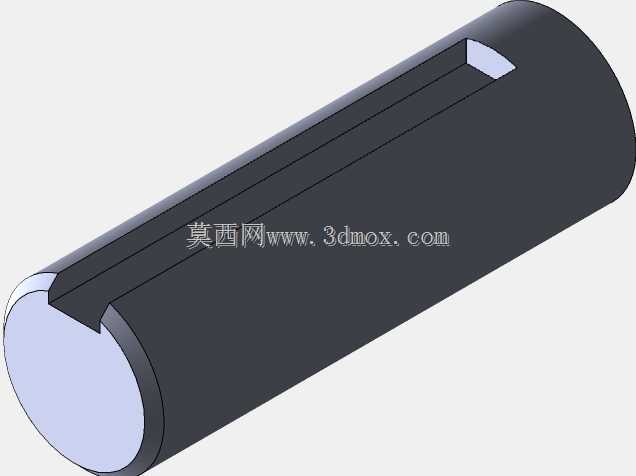

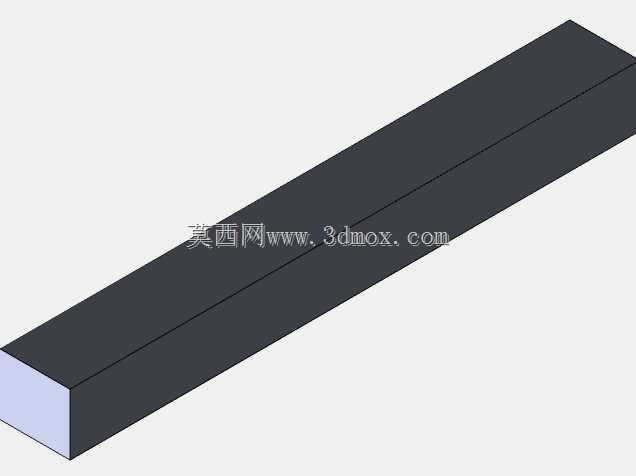

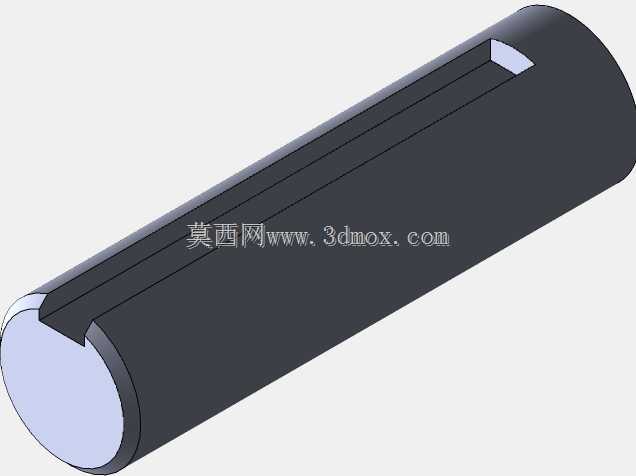

从结构设计逻辑来看，该联轴器采用对称三爪凸台的啮合布局，两个半联轴器的爪形结构呈交错嵌合状态，中间可适配弹性缓冲垫来吸收传动过程中的冲击振动，也可直接刚性啮合用于对传动精度要求较高、无明显冲击载荷的工况。设计时爪部的受力面做了等强度截面优化，根部设置了合理的过渡圆角，避免传动扭矩时在爪根位置产生应力集中，长期交变载荷下出现断裂失效的问题。半联轴器的轴孔部分可根据配套轴端的形式加工成平键键槽、花键或者紧定螺钉锁紧结构，适配不同的轴系固定需求，带法兰端的结构可直接与端盖或者设备安装面贴合，保证轴向定位的可靠性。

在安装边界与尺寸适配层面，这类爪形联轴器的外径尺寸通常根据所需传递的额定扭矩做匹配，小扭矩场景下外径可控制在几十毫米区间，大扭矩工况下可放大至百余毫米，轴向总长度需结合两轴端的预留安装间隙确定，爪部的啮合深度要保证在允许的轴向窜动范围内不会出现脱开情况，同时预留足够的啮合接触面积来分散接触面的压应力，避免爪部工作面过早出现压溃磨损。实际选型应用中，需要先核算传动系统的峰值扭矩，预留1.5到2倍的安全系数来匹配对应规格的联轴器，同时要确认轴孔直径、键槽尺寸与配套轴端完全匹配，安装时先将两个半联轴器分别固定在主动轴和从动轴端，调整对中后再完成嵌合装配，若配置弹性垫则需保证弹性垫完全填充在爪部间隙内，不能出现偏斜挤压的情况，日常维护中只需定期检查爪部啮合面的磨损情况以及轴端固定件的锁紧状态即可，整体结构简单可靠，装拆维护十分便捷，不需要复杂的专用工具就能完成更换作业，在通用传动场景中具备很高的性价比。
