船用发动机主连杆轴瓦结构设计

该部件应用于船用低速大功率柴油机的曲柄连杆机构，布置在连杆大端与曲轴曲柄销的连接位置，是动力传递路径中承担交变载荷的核心摩擦副零件。船舶动力舱内的主机长期处于高负荷连续运转工况，曲轴曲柄销在高速旋转过程中会持续对连杆大端孔施加径向冲击载荷与周向剪切力，该轴瓦的核心作用就是在曲柄销与连杆基体之间形成稳定的油膜承载层，避免刚性金属直接接触造成的异常磨损，同时将连杆传递的爆发压力均匀分散到曲柄销的接触面上，降低局部应力集中风险。

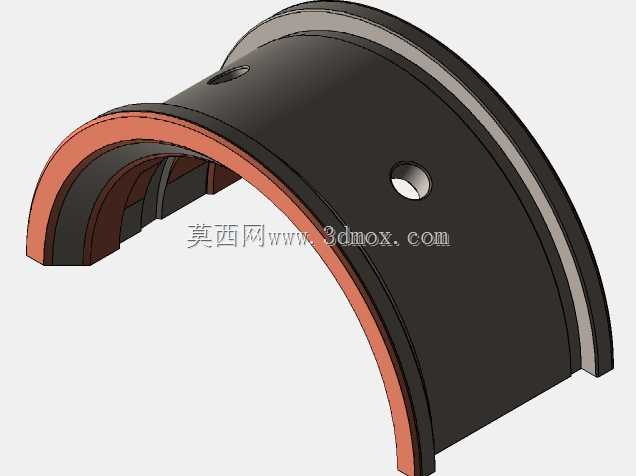

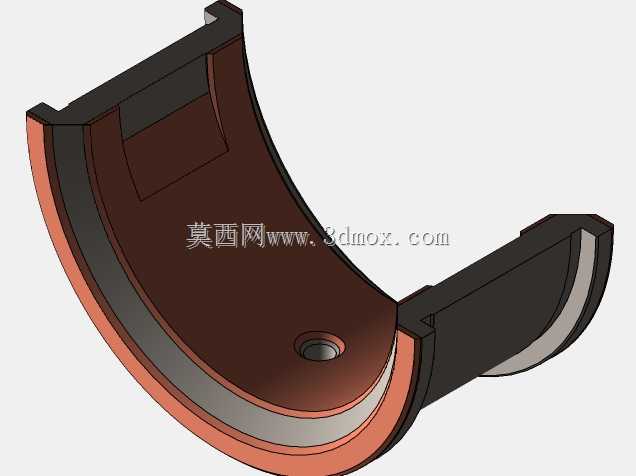

从结构设计来看，该轴瓦采用对半分开式的半圆弧形结构，适配连杆大端的剖分式装配需求，瓦背采用高强度铸造合金基材，保证足够的结构刚度与装配贴合度，内表面预留了符合流体动压润滑要求的油膜间隙，侧壁设置的定位凸台与连杆大端的定位槽精准配合，防止轴瓦在运转过程中出现周向转动或轴向窜动。瓦体上开设的润滑油孔与曲轴内部的油道完全对齐，压力润滑油可以通过该孔持续进入摩擦接触面，形成稳定的动压油膜，带走摩擦产生的热量与金属磨屑。

设计过程中优先考虑了船用动力的工况特殊性，轴瓦的壁厚经过反复校核，既保证足够的承载能力应对柴油机爆发冲程的瞬时高压，又控制合理的壁厚尺寸避免占用过多连杆大端的装配空间。轴瓦的两个剖分端面加工有精准的对接止口，与另一半轴瓦装配后可以形成完整的正圆内孔，圆度、圆柱度公差控制在微米级，保证与曲柄销的配合间隙均匀，避免局部偏磨。安装边界方面，轴瓦的外圆弧面与连杆大端的内孔采用过盈配合设计，装配时通过连杆螺栓的预紧力将轴瓦牢牢压装在连杆孔内，外圆表面的粗糙度经过严格控制，保证与连杆基体的贴合面积达到90%以上，确保摩擦产生的热量可以快速通过瓦背传递到连杆本体，再通过润滑油循环带走，避免轴瓦过热烧蚀。

针对船舶发动机可能出现的瞬时过载、启动冲击等极端工况，轴瓦的边缘位置做了微小的倒角处理，避免轴瓦边缘与曲柄销圆角发生硬接触，同时内表面的合金层具备良好的嵌入性与顺应性，即使润滑油中混入少量微小杂质，也可以嵌入合金层表面避免刮伤曲柄销，大幅提升动力系统的运行可靠性，减少船舶航行过程中的非计划停机风险。
