标准USB公头连接器三维建模设计

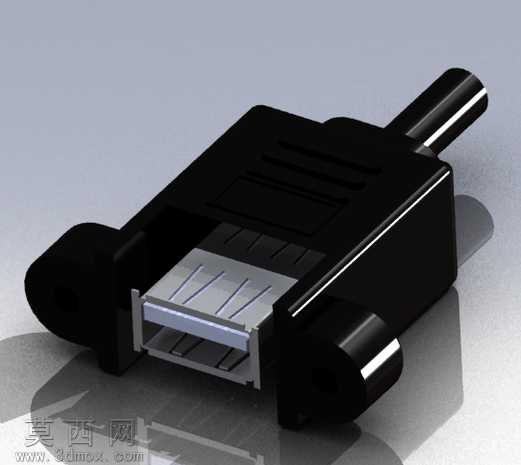

本作品为标准USB公头连接器的三维建模成果，建模过程依托三维设计软件完成，整体还原了常规USB A型公头的完整结构与外观特征。建模初期先梳理USB公头的结构组成，将其拆分为外部绝缘塑壳、内部金属屏蔽壳、接触端子、尾部线套四个核心部分，按照1:1的实物比例设定尺寸参数，确保各部件的配合公差符合实际生产的装配要求。外部绝缘塑壳部分采用实体建模方式，先绘制主体轮廓草图，通过拉伸、倒角、拔模等特征操作还原塑壳的防滑纹理、两侧固定耳的安装孔位，以及尾部出线位置的渐变收腰结构，塑壳边缘做了符合工业设计规范的圆角处理，避免尖锐棱角带来的使用安全隐患。内部金属屏蔽壳采用钣金建模逻辑，先绘制金属片的展开轮廓，通过折弯、压凹、冲孔等操作还原金属壳的包裹结构、前端弹片卡位以及两侧的固定卡扣，金属部分的材质设置为哑光镀镍金属，调整反射参数模拟真实金属外壳的细腻磨砂质感，还原金属件冲压成型后的边缘利落感。接触端子部分按照标准USB的针脚定义排布，分别绘制四个金属接触片的草图，通过拉伸、弯折操作还原端子的接触端斜面与尾部焊脚结构，端子材质设置为镀金铜材，调整高光参数模拟金层的亮面金属质感，同时还原端子与绝缘胶芯的配合卡槽结构，确保端子装配位置的精准度。尾部线套部分采用软胶材质的渲染设置，通过曲面建模还原线套的防滑纹路与出线口的锥形过渡，材质参数调整为半哑光黑色橡胶质感，还原软胶部件的弹性视觉特征。渲染阶段搭建了简洁的影棚光照环境，采用主光源加辅助补光的布光方式，主光源从侧上方打亮模型主体，突出塑壳的曲面转折与金属件的反光层次，辅助光弱化阴影的死黑区域，添加柔和的地面反射效果，让整体渲染图呈现出真实的工业产品展示效果，模型各部件可单独拆分，能够用于产品结构演示、装配教学或者相关外设产品的配套设计参考。
