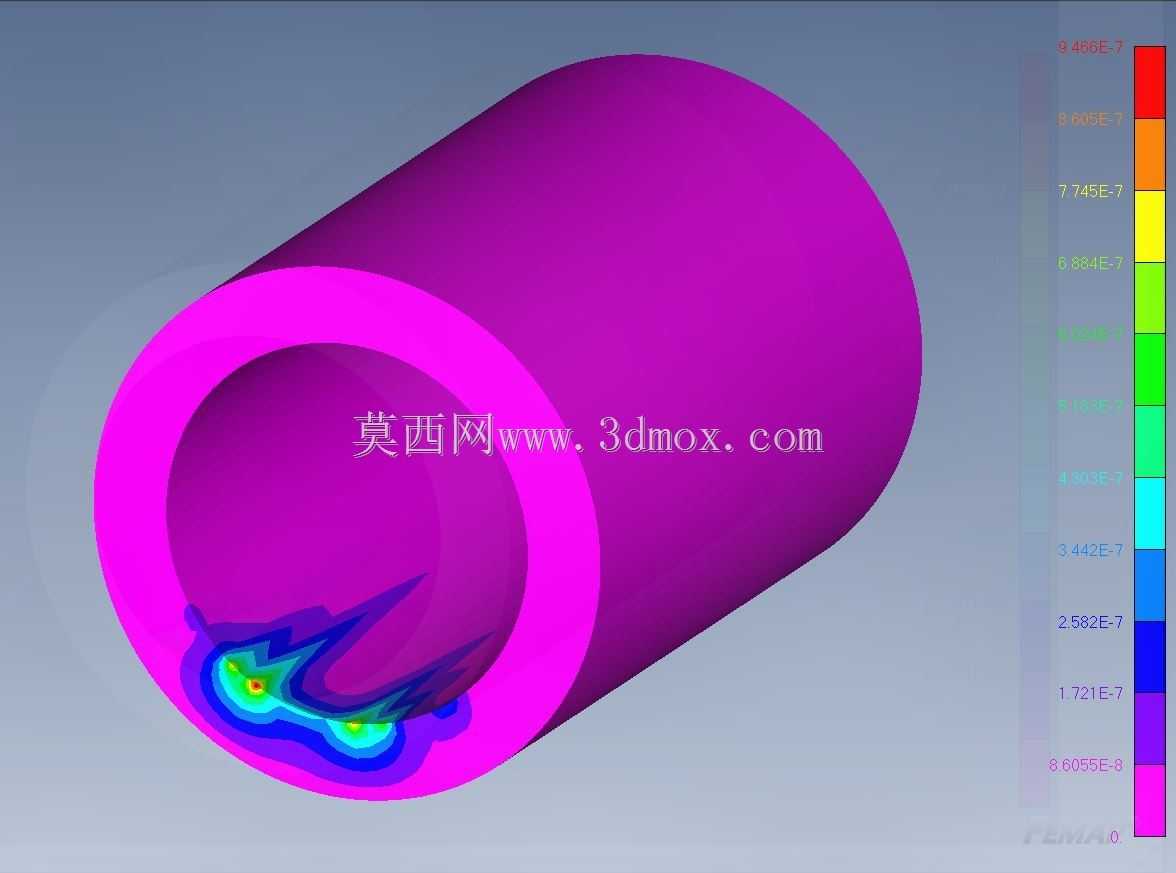

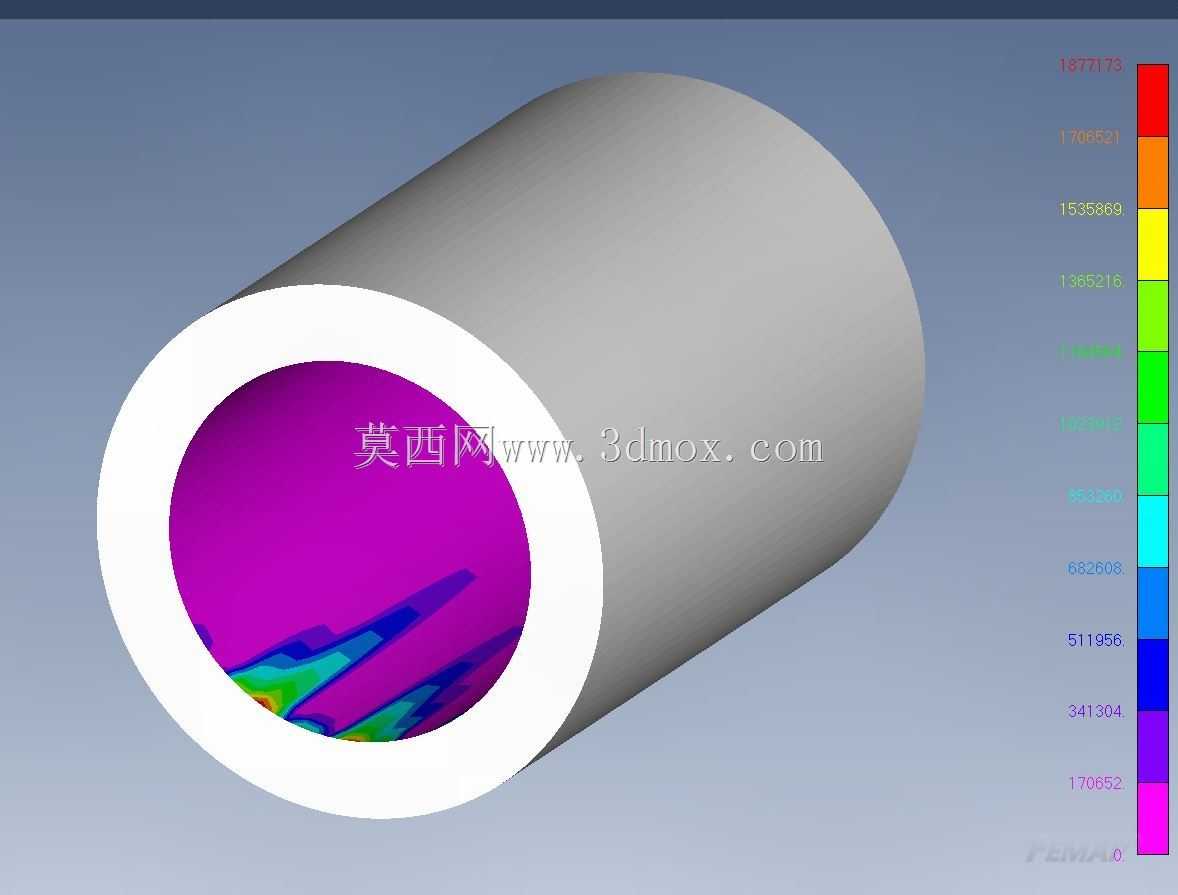

在船舶动力传递系统中,轴衬作为支撑螺旋桨轴、缓冲径向载荷的核心接触部件,其接触压力分布直接决定了轴系运转的平稳性与部件服役寿命,本次分析模型完整还原了轴穿透轴衬的实际装配状态,可直观呈现载荷作用下的接触应力分布规律。从实际工况来看,船舶航行过程中螺旋桨受水流冲击会产生持续的径向交变载荷,这类载荷会通过轴身传递到轴衬内表面,若轴衬局部压力集中超出材料许用接触应力,会快速出现磨粒磨损、胶合失效,严重时甚至会引发轴系偏磨、振动超标等问题,因此在轴系设计阶段,通过有限元手段获取轴衬接触面的压力分布云图,是优化衬套壁厚、接触弧面、润滑槽布局的核心依据。该模型还原的轴衬为圆筒式薄壁衬套结构,轴身与衬套内孔采用基孔制间隙配合,装配后轴的外圆柱面与衬套内表面形成均匀的初始接触带,在施加工况等效径向载荷后,可看到衬套下部承载区域出现明显的压力梯度分布,高应力区集中在载荷作用线两侧的局部接触位置,应力值从接触中心向两侧逐步衰减,这一分布特征和滑动轴承的接触力学规律完全吻合。从设计思路层面,这类轴衬的建模首先要明确安装边界:衬套外径与船舶尾轴管的安装孔采用过盈配合固定,限制衬套外圆柱面的全部自由度,轴身仅保留绕轴线的转动自由度与载荷方向的微小位移余量,网格划分时对接触区域的网格进行加密处理,保证应力计算结果的收敛性与精度。外形尺寸方面,衬套的长度需匹配尾轴管的安装空间,壁厚取值要兼顾结构强度与散热空间,内孔直径与轴径的配合间隙需根据轴系转速、润滑方式调整,避免间隙过大引发振动、间隙过小导致润滑不足。在实际工程应用中,这类有限元分析结果可直接指导轴衬的结构优化,比如针对高应力区域调整衬套内孔的倒角尺寸、优化油槽的开设位置避开高压区,或是根据压力分布情况选择对应区域的衬套材料,在高压区采用更高硬度的耐磨合金层,低压区保留常规铜基材质,在控制成本的同时提升部件整体使用寿命。此外,该分析模型也可用于验证不同载荷工况下的轴衬受力状态,比如船舶重载航行、转弯偏载、螺旋桨出水等特殊工况下的压力变化,提前预判结构薄弱点,为轴系的可靠性设计提供数据支撑。
