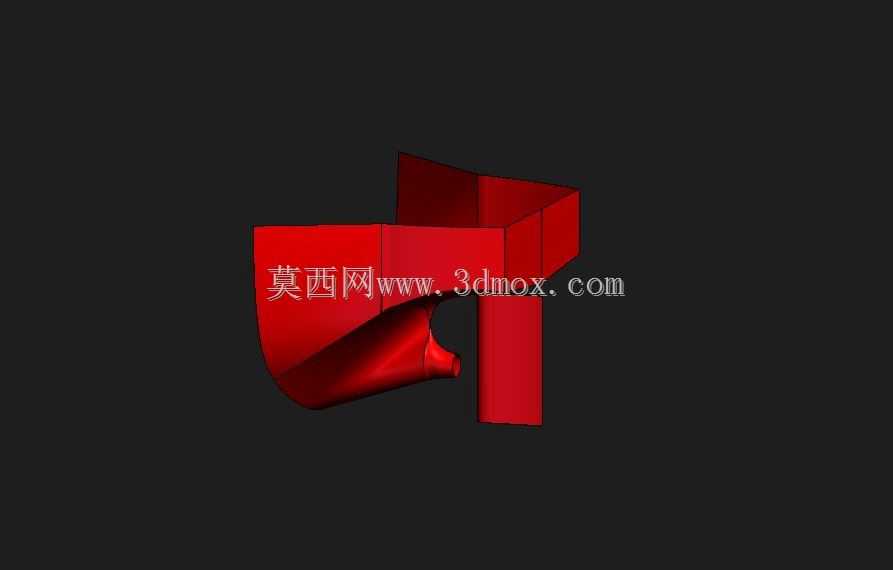

船舶尾部曲面结构分段三维设计

在船舶建造领域，船尾段作为船体总装的关键分段，直接关联螺旋桨安装、舵系布置以及尾部线型的水动力性能，其曲面成型精度直接影响整船航行阻力与操纵表现。日常设计工作中，这类分段的建模需要先结合型线图的站线、水线、纵剖线三向投影数据，先搭建整体曲面骨架，不能直接上手做实体，不然很容易出现曲面不光顺、后续外板展开出错的问题。实际建模时，首先要梳理尾部的结构边界：前端是和相邻货舱/机舱分段对接的环形接缝，下端要预留螺旋桨轴的穿出通道，后侧要匹配舵叶安装的基座平面，两侧曲面要顺着船体主甲板的线型自然过渡，不能出现硬折角破坏流场。做曲面的时候，要先把各站号的型值点按坐标导入，用样条曲线逐段拟合，注意控制曲线的曲率梳变化，避免出现局部拐点，不然生成的外板在数控弯板的时候会出现加工余量不均、无法贴合胎架的问题。曲面缝合之后，要先做曲率分析，检查高斯曲率变化是否连续，尤其是轴包板和主船体连接的过渡区域，这里是应力集中的高发区，建模时要保证曲面的二阶连续，减少航行过程中的结构疲劳风险。结构建模部分，要先布置纵向的龙骨与旁桁材，再安装横向的强肋骨与普通肋骨，注意骨材的贯穿孔、透气孔、流水孔的位置要和曲面保持法向对齐，不能出现骨材穿出外板的问题，尾部的舵承基座要单独做加强结构，建模时要提前预留焊接坡口的位置，考虑装配时的施工空间。这类分段的安装边界要严格控制：前端对接面的平面度公差要控制在建造标准允许范围内，轴系中心线的位置要和整船基线保持同轴，尾部的型深、型宽尺寸要和相邻分段的对接边完全匹配，避免总组时出现错边。建模过程中，要随时检查结构的干涉情况，尤其是骨材和外板、基座和桁材之间的位置关系，每完成一个结构模块就做一次干涉检查，减少后续生产设计阶段的修改量。外板的板缝划分要结合船厂的加工能力，把单块外板的尺寸控制在现有弯板设备的加工范围内，同时板缝要避开应力集中区域，和内部骨材的位置错开，方便后续焊接施工。整个模型完成后，还要做重量重心核算，和初步设计阶段的重量指标做对比，调整局部板厚或者骨材规格，保证分段的吊装重量在船厂起重设备的额定载荷范围内，同时要考虑吊装时的吊点位置布置，在模型里提前标记吊马的安装位置，保证吊装过程中分段不会产生过大的变形。
