内螺纹连接手轮式闸阀结构总成

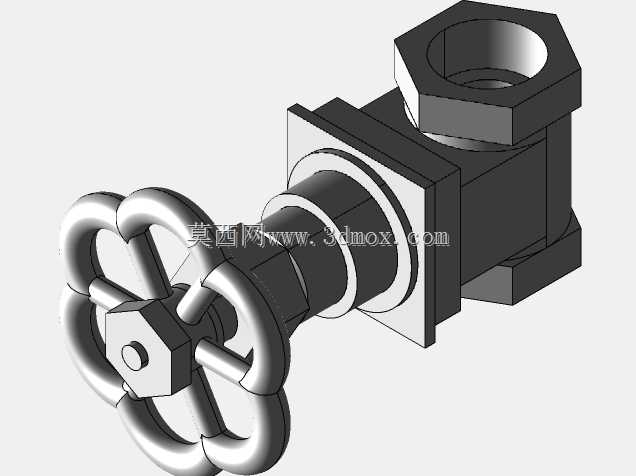

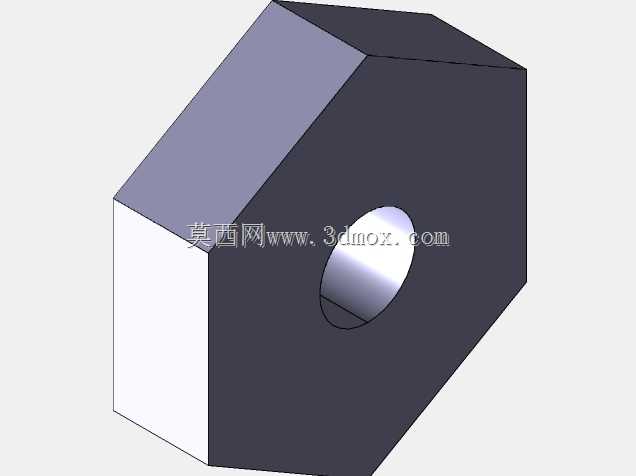

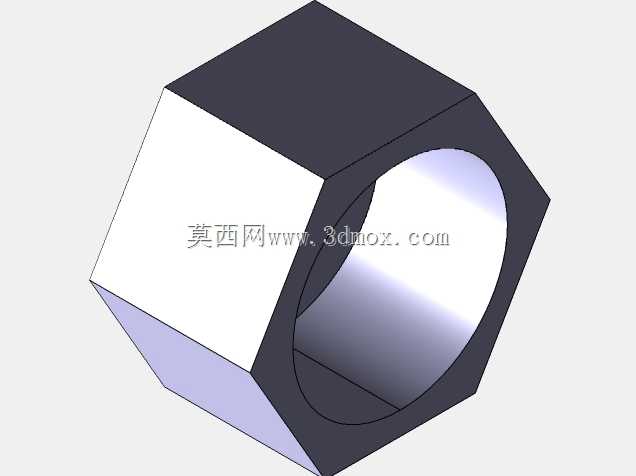

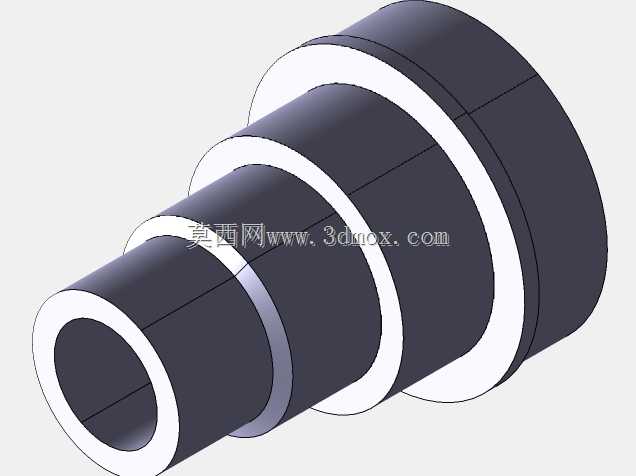

　　这款闸阀总成主要面向低压流体输送管路的截断控制场景，常见于民用给排水、小型工业循环水、低压气动输送管线的支路节点，承担管路通断切换的核心功能，不做流量调节使用，运行时需处于全开或全闭工位，避免密封面长期受介质冲蚀出现过早磨损。从结构设计逻辑来看，整体采用直通式流道布局，介质流经阀体时无方向折返，流阻系数远低于同口径截止阀，适合对管路压降敏感的长距离输送场景。阀体两端设置内螺纹连接接口，适配常规低压流体输送用镀锌管、PPR金属嵌件接头的安装需求，安装时无需额外配对法兰，仅需在管端缠绕密封填料即可完成对接，适合小口径支路的快速布设。上部的手轮操作机构采用轮辐式结构，操作时力臂均匀，无需借助额外加力杆即可实现额定密封比压下的启闭动作，

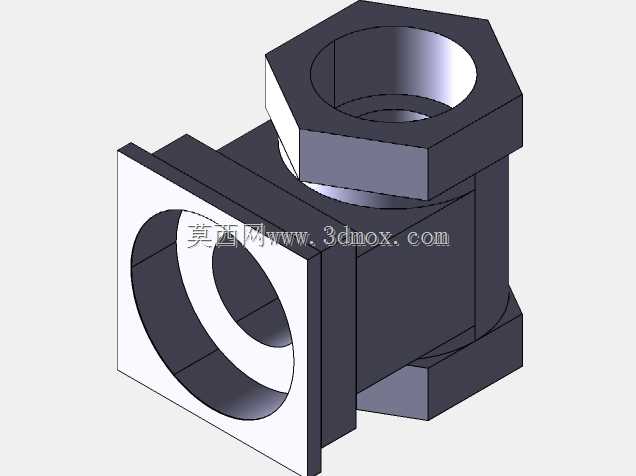

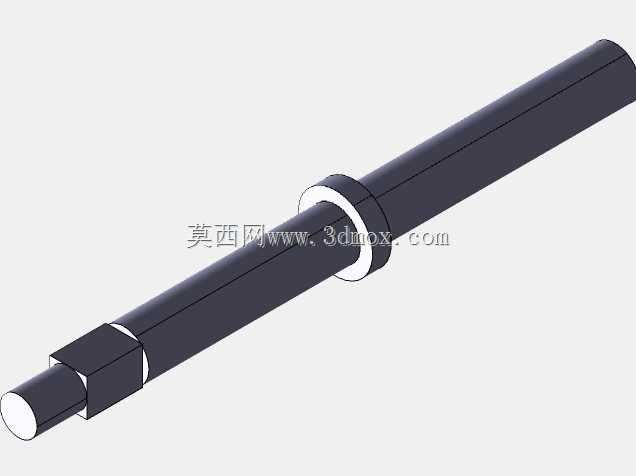

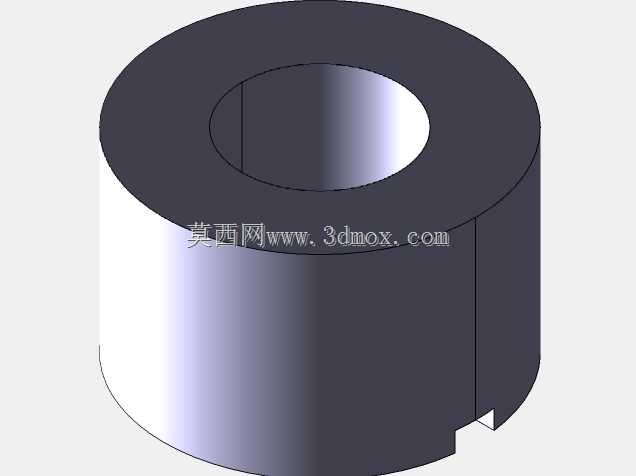

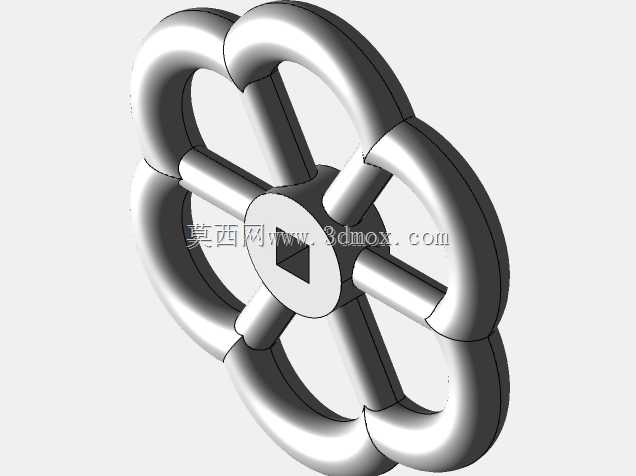

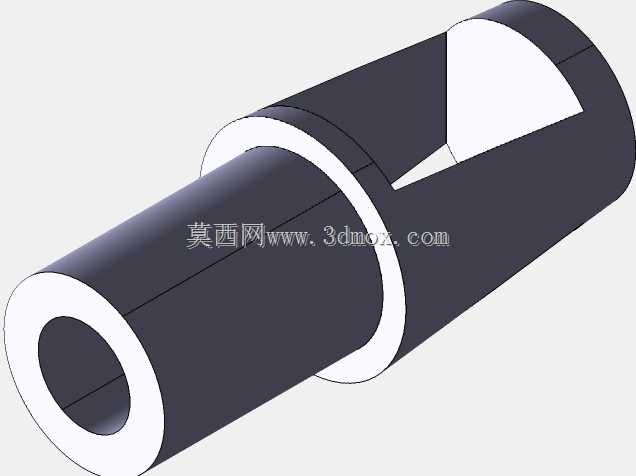

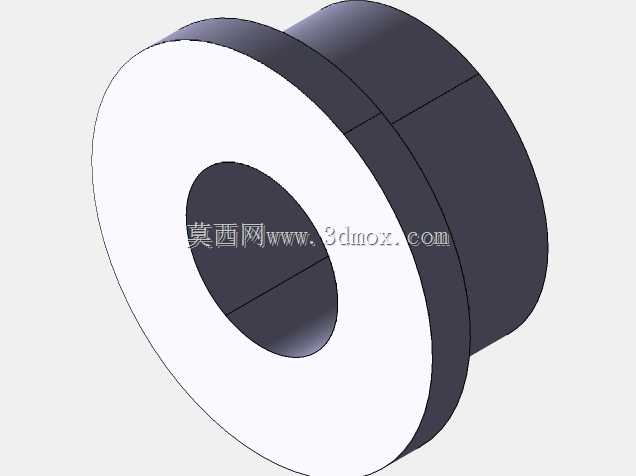

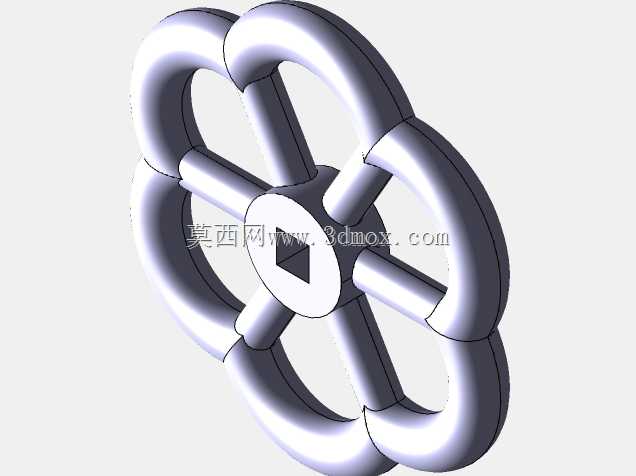

　　手轮与阀杆的连接采用方榫配合结构，传动无间隙，长期使用不会出现操作空程。阀杆与阀体之间设置多级密封结构，既可以阻止管路内介质沿阀杆间隙外漏，也能避免外部粉尘、水汽进入阀腔内部锈蚀传动部件。设计过程中优先考虑了安装边界的适配性，手轮的最大回转直径小于阀体两端接口的中心距两倍，安装在并排布设的管路上时，相邻阀门的手轮不会出现运动干涉，手轮的操作高度预留了常规管路保温层的安装空间，即使管路包覆20mm厚度的保温材料，也不会影响手轮的正常转动。阀体中部的连接法兰采用方形结构，相比圆形法兰减少了无效的结构冗余，四个角点的连接螺栓受力均匀，装配时无需反复调整密封垫片的对中位置，能有效降低装配工时。闸板采用平行式密封结构，

　　关闭时沿阀体内的导向槽垂直下落，两个密封面同时贴合阀座，密封力均匀分布，不会出现单侧密封面偏磨的问题。在实际选型适配时，需要注意该结构的闸阀仅适合水平管路安装，阀杆保持垂直向上的工位，若倾斜安装会导致闸板下落时卡滞，无法实现有效密封。整体结构没有复杂的异形曲面，所有配合面均采用规则的机加工特征，加工时可通过普通车床、铣床完成全部工序，制造成本可控，适合批量生产应用。
