手提式灭火器阀体管路连接件结构

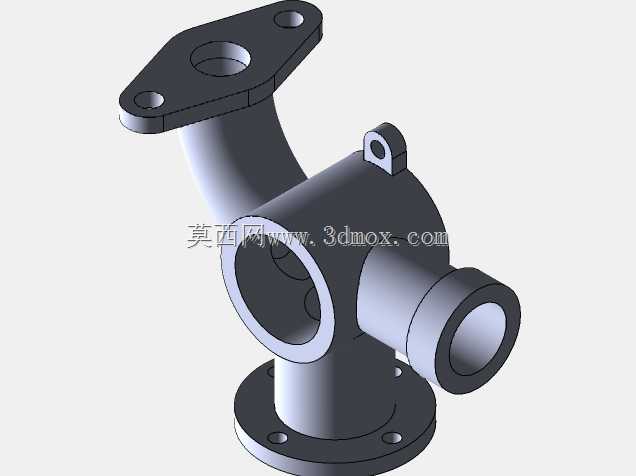

该结构件为手提式储压灭火器的核心阀体连接组件，是灭火剂输送路径上的关键通断与导流载体，日常应用在商用建筑、工业厂房、民用住宅、车载配套等各类消防场景中，承担着灭火剂导通、喷射方向导流、外接部件安装定位的核心作用。从结构设计逻辑来看，该部件采用多通腔体一体化铸造成型思路，主体为中空回转腔体结构，三个接口分别对应不同的功能定位：底部圆形法兰接口用于与灭火器筒体上端的瓶口密封对接，法兰面预留四个均匀分布的螺栓过孔，安装时配合密封垫片通过螺栓压紧，可承受1.2MPa至1.5MPa的常规储压工作压力，避免长期存放过程中出现灭火剂泄漏问题；侧部水平伸出的圆柱接口为喷射软管对接端，接口外径匹配通用消防软管的标准卡箍安装尺寸，无需额外转接件即可完成软管装配，喷射时灭火剂从该接口导出至喷管，最终从喷嘴喷出实现灭火作业；上部斜向伸出的弯管结构顶端为菱形法兰安装面，预留两个对称安装孔，用于固定灭火器的压把启闭机构与压力显示部件，弯管的倾斜角度经过反复校核，既保证压把按压时的操作力臂符合人体工程学要求，又能让压力显示表的朝向正对使用者，日常巡检时无需挪动设备即可快速读取内部压力数值，判断设备是否处于正常可用状态。主体腔体侧面的小型凸耳结构为保险销穿插定位座，保险销穿过凸耳通孔后可锁定压把的下压行程，避免设备搬运、存放过程中出现误触喷射的问题，凸耳的厚度与通孔直径匹配通用消防保险销的标准尺寸，具备良好的配件通用性。整个部件的流道内壁做了圆弧过渡处理，不存在直角突变结构，可有效降低灭火剂喷射时的流阻损失，保证干粉、水基等不同类型灭火剂通过时的流速稳定，避免出现喷射卡顿、射程不足的问题。安装边界方面，该部件整体外轮廓尺寸适配常规2kg至5kg规格手提式灭火器的装配空间，各接口的同轴度、法兰面平面度均满足消防产品的加工精度要求，装配后与筒体、压把、软管、压力表的配合间隙控制在合理范围，不会出现运动干涉或者密封失效的问题，可直接用于灭火器的生产装配，也可作为现有消防设备维修替换的结构参考，建模过程中还原了所有安装定位特征与壁厚参数，结构设计人员可在此基础上调整接口尺寸、法兰规格，适配不同容积、不同灭火剂类型的灭火器产品开发需求。
