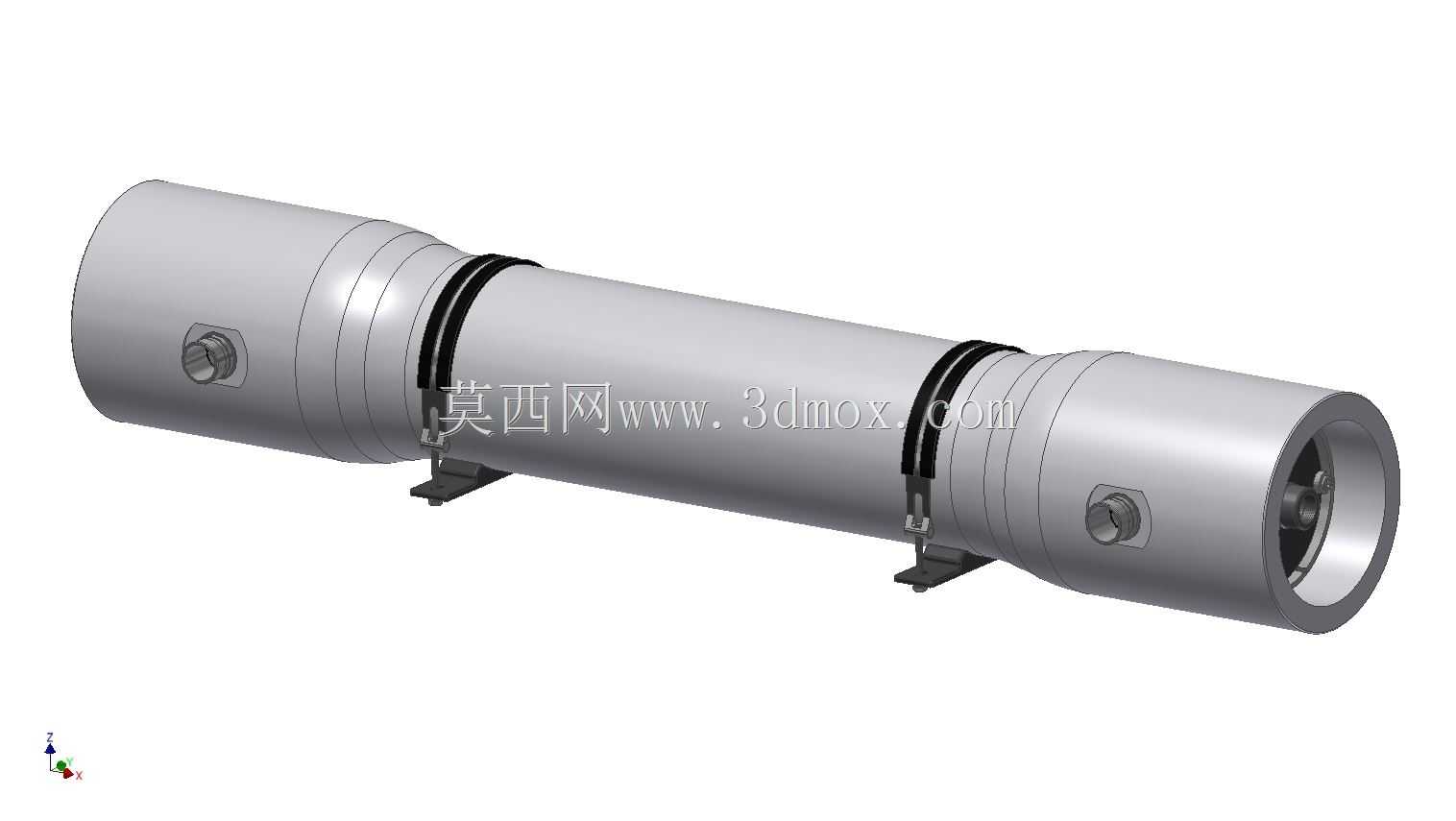

侧端口D型联轴器闭合端盖压力容器

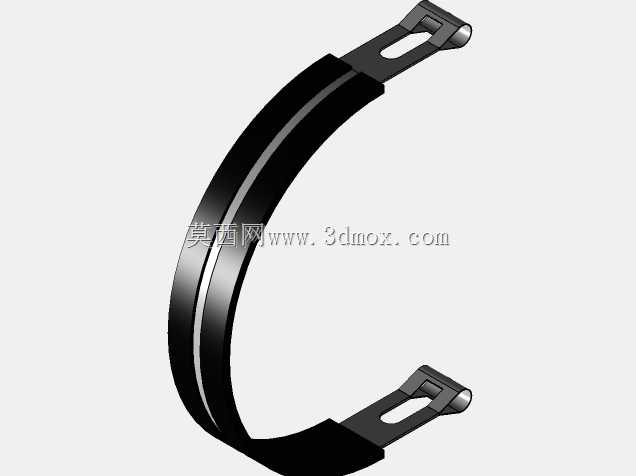

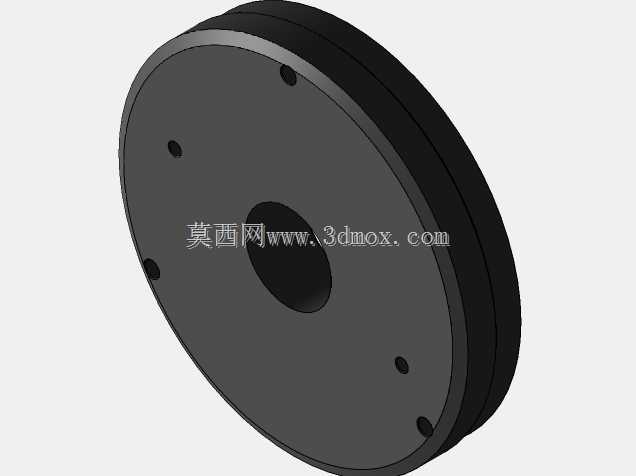

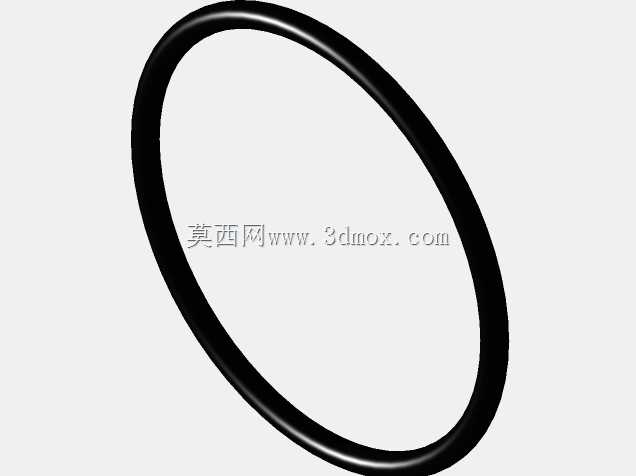

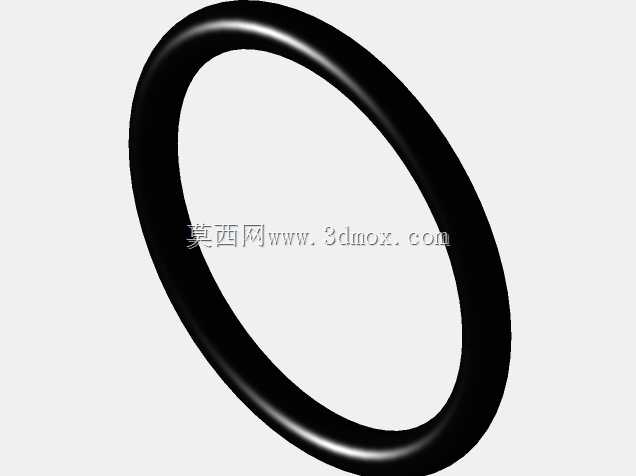

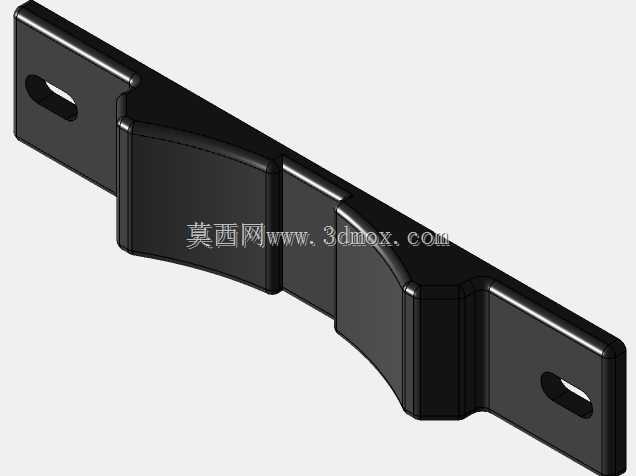

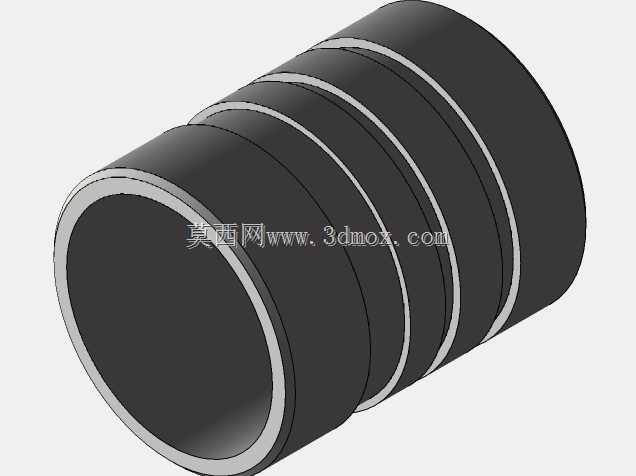

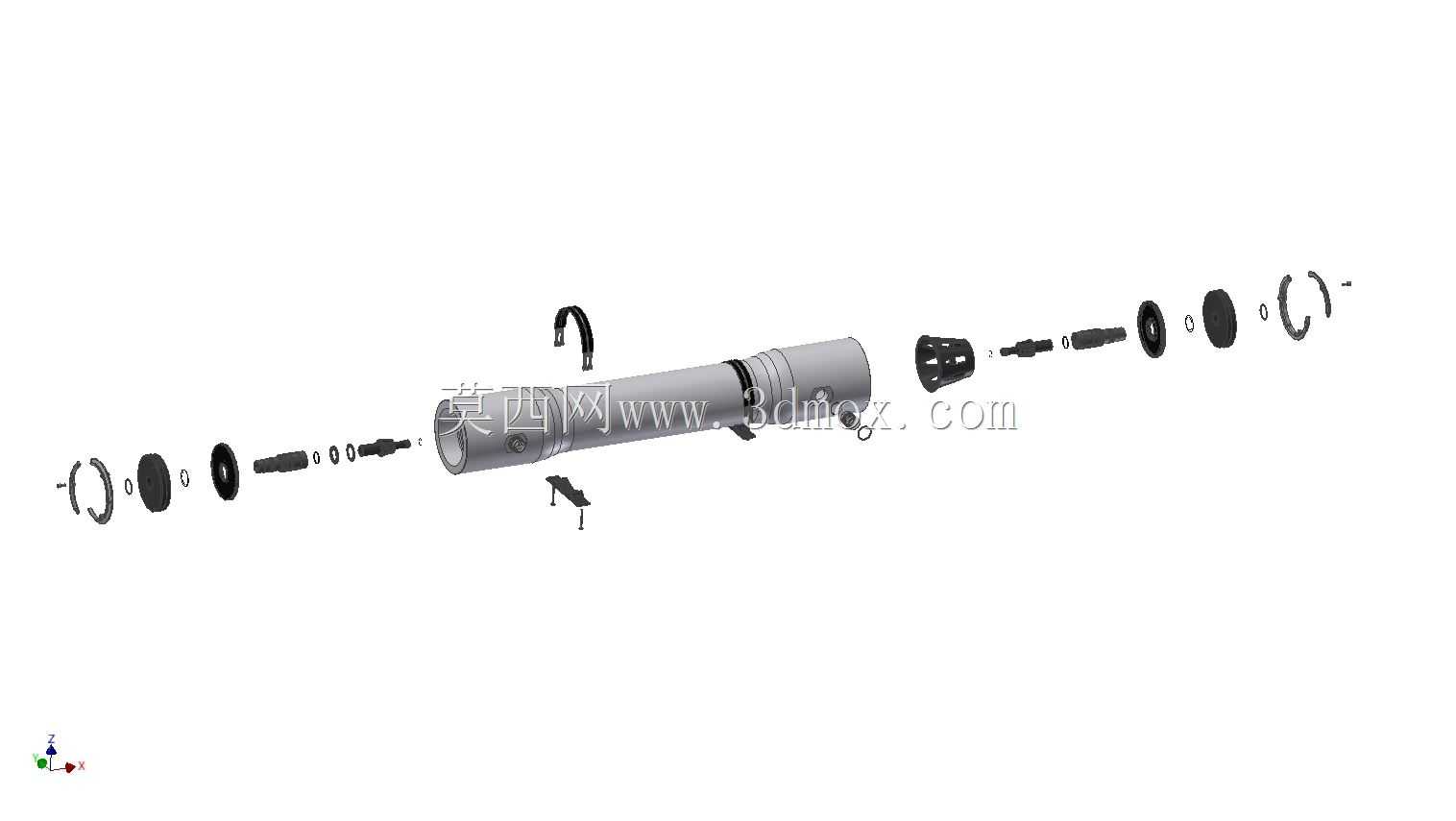

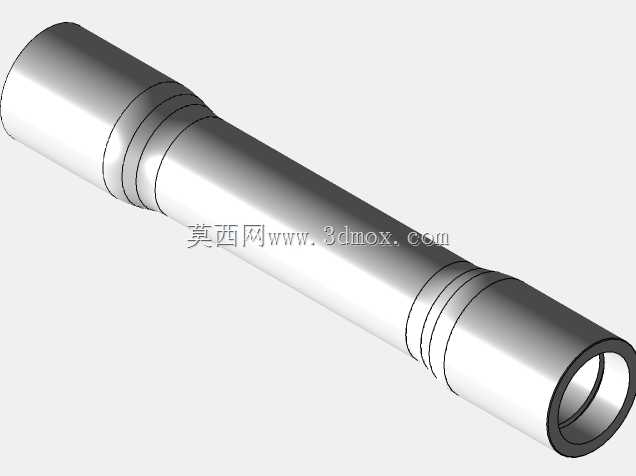

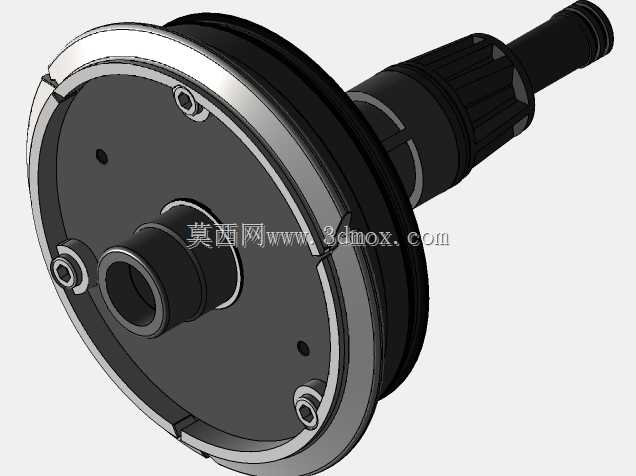

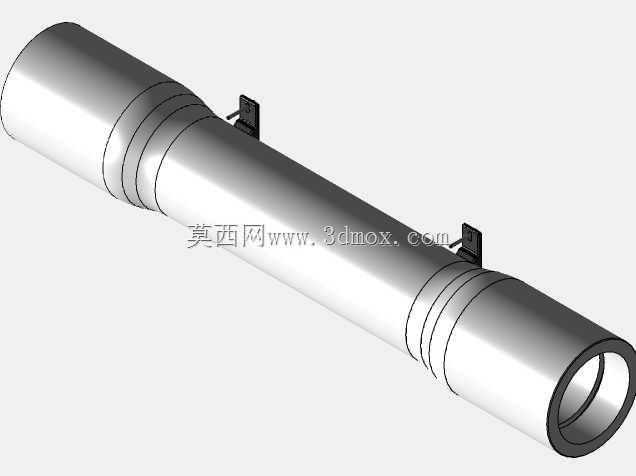

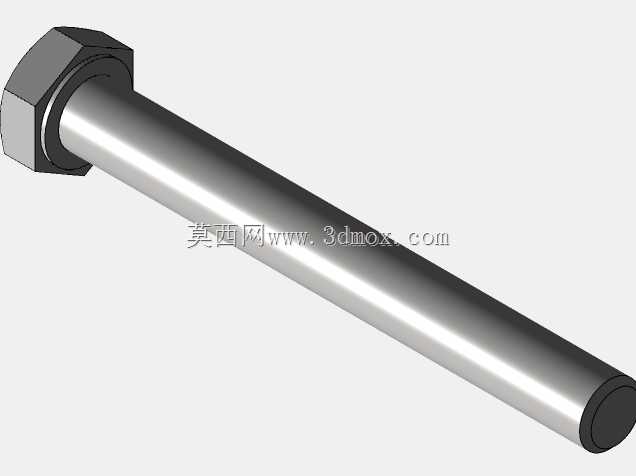

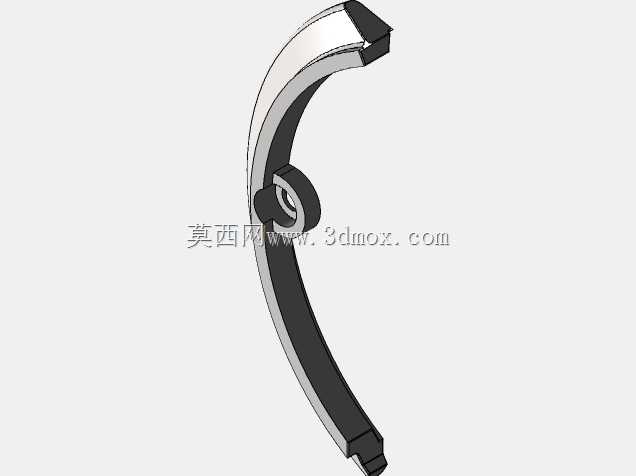

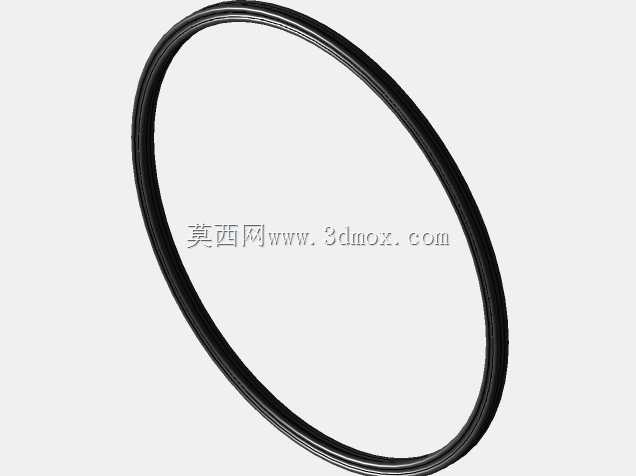

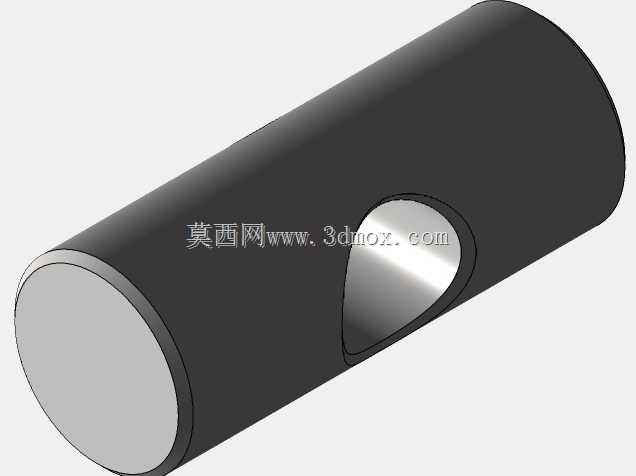

在化工流体输送、实验室高压介质处理、小型工业制程稳压回路这类对承压密封有严苛要求的场景中，这类带侧端口配置的承压筒体是核心功能部件，区别于常规直通式承压外壳，它在筒体两端的侧部预留了标准接口位，适配1又1/2英寸D型联轴器的连接尺寸，能直接对接外部管路完成介质的进出导流，不需要额外在筒体上焊接开孔做二次改造，从根源上减少了焊缝带来的泄漏风险点。整个筒体采用三段式组合结构来实现端盖的闭合密封，每段筒体的衔接位置都设计了带密封槽的对接台阶，配合环形紧固件完成轴向锁紧，安装时只要对齐各段的定位止口，就能保证整体的同轴度误差控制在装配允许范围内，不会出现因为筒体偏斜导致的密封件偏磨、承压不均问题。筒体底部设置了两个一体式的支撑脚，支撑脚的安装面预留了螺栓固定孔，安装时可以直接通过螺栓将整个筒体固定在设备机架或者安装基座上，支撑脚的高度经过匹配设计，能让筒体侧部的接口和外部管路的中心高保持一致，避免管路对接时出现强行对位产生的附加应力，长期运行下也不会因为应力集中导致接口处开裂。设计阶段就把承压能力作为核心指标，筒体的壁厚经过承压校核，能满足68.9巴的设计工作压力要求，静态试验压力达到88.6巴，足够覆盖常规工业场景下的压力波动余量，不会因为短时的压力冲击出现筒体变形或者密封失效。筒体两端的接口内部做了导流过渡处理，介质进出时不会在筒体内形成明显的涡流区，能降低介质流动时的阻力损失，同时也减少了介质中杂质在筒体内壁的沉积，适合用来做高压流体的稳压缓冲、精密过滤的承压外壳，也可以作为小型渗透反应的承压腔体使用。筒体外部的环形箍件除了起到段间锁紧的作用，还可以作为外接附件的安装位，比如固定压力检测传感器、温度探头的时候，不需要额外在筒体上打孔，直接通过卡箍固定就能完成检测元件的安装，后期维护更换元件也不会破坏筒体本身的密封结构。整个筒体的外形做了等径设计，除了两端的密封衔接段有轻微的直径变化，主体部分保持统一外径，在做外部保温层包覆或者防护套安装的时候，能直接采用标准规格的筒状保温材料，不需要针对变径位置做特殊裁切，能减少现场安装的工作量。
