复合材料组合T形梁结构设计

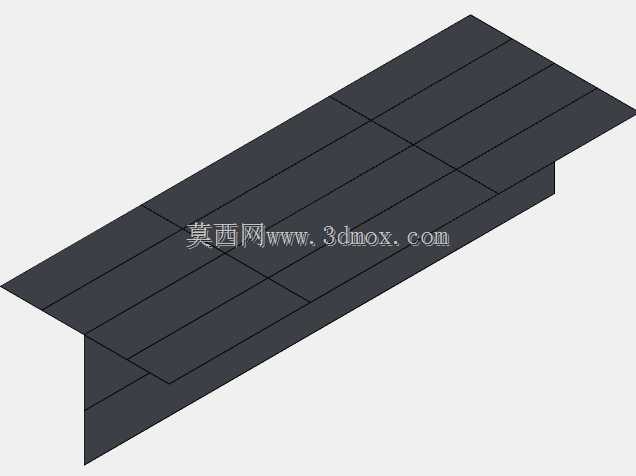

在轨道交通、桥梁铺装、工业厂房承重结构以及轻量化特种装备的受力体系搭建中，T形梁是承担竖向荷载、分散结构应力的核心受力构件，相比等截面积的矩形梁，T形截面通过将受拉区混凝土或基材部分挖除，把受力核心区集中在顶部翼缘与下部肋部的组合区域，在不降低抗弯承载力的前提下大幅削减构件自重，适配大跨度、低荷载冗余的安装场景。这款组合T梁采用多段拼接的组合式结构设计，顶部翼缘做分块式排布，相邻板块间预留均匀的拼接缝，既可以抵消复合材料固化过程中产生的内应力，避免长期承重下出现翼缘翘曲变形，也能在现场安装时根据实际跨度需求调整拼接长度，不需要额外裁切基材，降低现场施工的加工难度。下部肋梁与翼缘采用一体化衔接的接头结构，衔接位置做平滑过渡处理，不存在直角应力集中区，在承受竖向动荷载时，应力可以沿着过渡圆弧均匀分散到翼缘整体，不会在肋梁与翼缘的衔接位置出现应力断裂的问题。从安装边界来看，这款T梁的翼缘宽度适配常规的铺装层模数，相邻梁体拼接时翼缘可以刚好形成连续的承重平面，不需要额外加装过渡垫板，肋梁的高度匹配常规的支座安装尺寸，底部预留的安装面可以直接与下部承重支座通过螺栓固定，不需要额外焊接转接件，大幅缩短现场安装的周期。在设计思路上，这款组合T梁没有采用传统的整体式T梁结构，而是针对复合材料的材料特性做了结构优化，复合材料的层间剪切强度远低于金属材料，整体式大尺寸T梁在成型过程中容易出现层间气泡、压实度不足的问题，分块组合的结构可以让每一段构件的成型尺寸控制在合理范围内，保证每一段的材料压实度均匀，受力性能一致，同时分块结构也方便运输，大跨度梁体不需要采用超长运输车辆，普通货运车辆即可完成转运，降低物流环节的成本。在实际使用场景中，这类复合材料T梁相比传统钢制T梁、混凝土T梁，自重仅为同承载力钢构件的四分之一，混凝土构件的十分之一，同时具备优异的耐腐蚀性能，在沿海高盐雾环境、化工厂区腐蚀环境下不需要做额外的防腐涂装，长期使用不会出现锈蚀、混凝土剥落的问题，维护成本远低于传统材质的梁体构件。梁体的翼缘表面做平整化处理，铺装层面板时可以直接贴合，不需要额外做找平层，肋部的竖向刚度经过多轮受力仿真校核，在额定荷载下的挠度变形量控制在结构允许范围内，不会出现过度下挠影响上部铺装层的使用寿命，拼接接头位置采用咬合式结构设计，拼接完成后相邻段之间不会出现相对位移，在承受动荷载时不会产生拼接异响，整体受力性能与整体式梁体保持一致。
