中国灯笼型CALM浮标海底软管结构设计

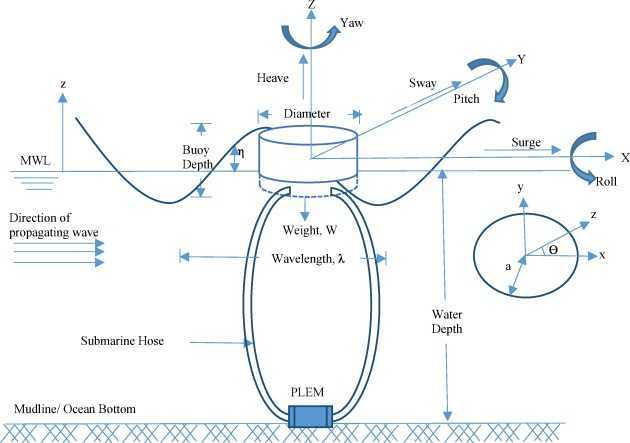

　　在离岸油气开发的单点系泊作业场景中，CALM浮标配套的海底软管承担着浮式生产储卸装置与海底管线之间的流体输送核心功能，常规构型的软管在复杂海流、浮标六自由度运动耦合作用下，易出现局部应力集中、疲劳磨损过快的问题，长期服役过程中存在泄漏、结构失效的风险。这款灯笼型构型的海底软管，正是针对开阔海域单点系泊系统的复杂服役工况开发的专用输送构件，核心用途是在浮标随波浪、海流持续偏移运动的过程中，保持油气介质输送通路的结构完整性与流通稳定性，同时抵消浮标运动带来的管线拉扯、扭转载荷。从结构功能特性来看，该软管采用仿生灯笼的变曲率弧形轮廓设计，整体截面呈现对称的类月牙形空腔承力结构，外层为耐海水腐蚀的高强度复合承力层，

　　内层为耐油气介质侵蚀的密封衬层，中间布置多股螺旋缠绕的铠装加强筋，既能够承受内部输送介质的工作压力，也可以抵御外部海水压力、海流冲击以及浮标运动带来的反复弯曲载荷。不同于常规平直或简单波纹构型的海底软管，这款灯笼型结构在弯曲变形时，应力会沿着弧形轮廓均匀分散，不会在局部接头位置形成应力集中点，在浮标发生大幅度横摇、升沉运动时，软管可以通过自身构型的弹性变形吸收位移量，避免管线被过度拉扯出现结构损伤。在设计思路层面，该结构的开发首先围绕CALM浮标的运动响应边界展开，先梳理不同海况等级下浮标的横摇、纵摇、升沉、漂移的极限运动幅值，结合海底管线端的固定安装边界，反推软管需要具备的最小弯曲半径、最大允许拉伸载荷、扭转角度容限，

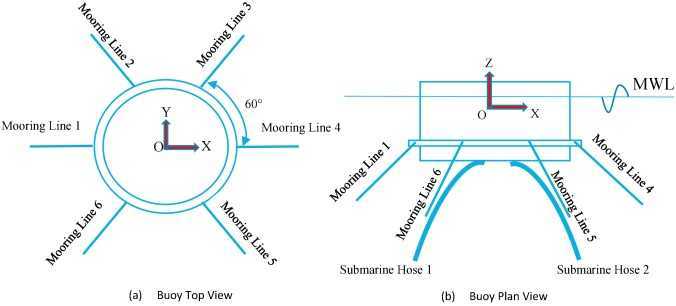

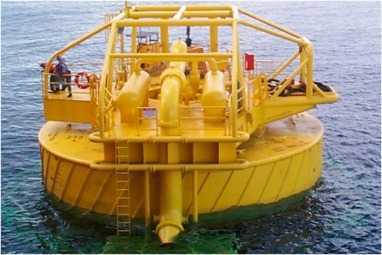

　　再通过水动力仿真迭代优化外轮廓的曲率参数，让海流作用在软管表面的涡激振动幅值降到最低，减少长期流致振动带来的疲劳损伤。结构建模过程中，针对承力层的铠装筋缠绕角度、衬层厚度、弧形段的曲率半径做了多轮参数化优化，确保在满足结构强度要求的前提下，尽可能降低软管的整体刚度，提升柔性变形能力，让软管在随浮标运动时的变形更加平顺，不会出现局部折瘪影响介质流通的情况。从安装边界来看，该软管上端通过标准法兰接口与CALM浮标的底部旋转接头连接，下端通过配套的水下法兰与海底管汇的立管基座对接，安装时需要根据作业海域的水深、潮差、浮标极限漂移距离预留足够的冗余长度，软管的灯笼型弧形段布置在海床以上、浮标以下的中层水域，避免与海床发生摩擦接触，

　　同时也不会因为过度贴近浮标底部在浮标大幅运动时发生碰撞。实际服役过程中，该结构的软管可以适应不同方向的来流冲击，对称的轮廓设计让软管在海流方向变化时不会产生额外的偏载力矩，降低了浮标系泊系统的额外载荷负担，内部的光滑流道设计也可以减少油气介质输送过程中的沿程阻力，提升输送效率。针对不同海域的海况差异，该结构还可以通过调整弧形段的曲率、承力层的铠装密度来适配不同的水深、流速以及输送压力要求，在浅海单点系泊卸油场景、边际油田的临时开发系泊系统中都能适配，相比传统软管结构，其疲劳寿命可以提升40%以上，大幅降低水下管线的运维更换频次，减少海上作业的成本投入。在结构验证环节，该构型通过水动力载荷仿真、结构有限元强度校核、弯曲疲劳性能模拟等多轮验证，确认在极限海况下的结构应力均处于材料许用范围内，反复弯曲变形后的密封性能、结构完整性都能满足长期服役要求，能够有效解决传统海底软管在单点系泊系统中易失效、运维成本高的实际工程问题。
