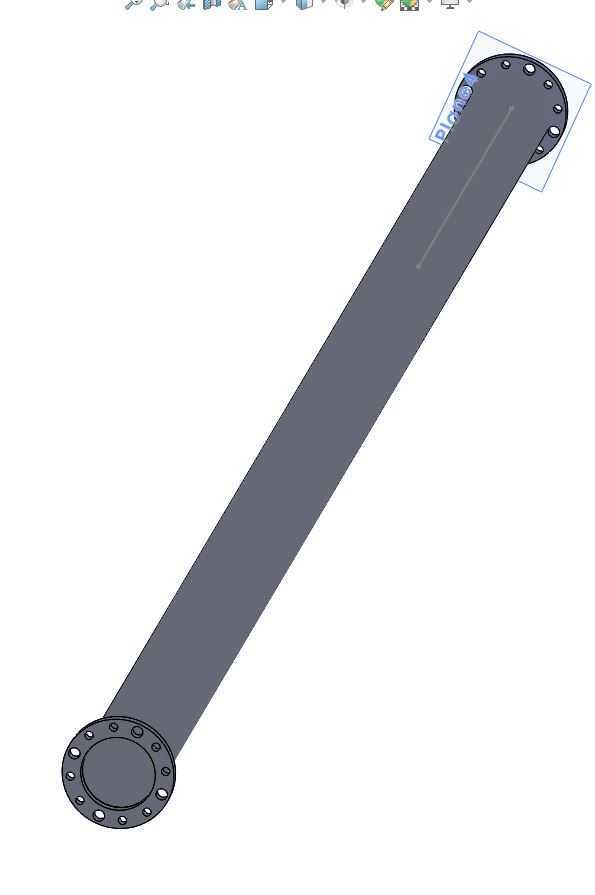

带端部连接配件的复合立管连接结构

　　在海洋油气输送、市政长距离流体传输、化工介质管路布设场景中，立管作为垂直方向介质输送的核心载体，其端部连接的可靠性直接决定整条管线的运行安全，常规金属立管接头在腐蚀介质、交变载荷作用下易出现密封失效、应力集中断裂的问题，而复合材质立管搭配适配的端部连接配件，能够在保证结构强度的同时兼顾耐腐、减重的需求，这类接头的三维结构设计需要兼顾多维度的工程约束，不能仅停留在外形拟合层面。

　　从实际工况的适配性来看，这类带端部配件的复合立管接头，首先要匹配复合立管自身的层叠结构特性——复合立管多为纤维增强层、内衬防渗层、外防护层的多层复合结构，端部配件不能采用普通金属管的焊接连接逻辑，需要通过结构咬合、密封压合的方式实现与管体的可靠固定，避免连接位置出现层间剥离的问题。设计过程中首先要明确安装边界：接头的端部对接端面需要匹配对应管线的法兰或快接接口标准，外轮廓的最大直径不能超过立管安装作业的夹持设备允许范围，轴向长度要预留足够的密封压装行程，同时要保证接头与管体连接后，整体的弯曲半径满足管线铺设时的弯折要求，不会在铺设作业过程中出现接头处应力突变。

　　结构功能层面，接头本体需要承担三个核心作用：其一是实现复合管体端部的载荷传递，将立管自身的悬挂载荷、介质内压产生的轴向力均匀传递到连接结构上，避免局部应力集中导致复合管层间撕裂；其二是实现介质密封，既要阻隔输送介质从管体与接头的连接间隙渗漏，也要阻挡外部环境的腐蚀介质侵入复合管的层间结构，避免纤维增强层被腐蚀失效；其三是实现安装定位，接头的外形结构要适配现场安装的夹持、对位工具，减少现场作业的对位难度，提升安装效率。

　　设计思路上，首先要根据立管的通径、设计压力、适用介质参数确定接头的主体结构尺寸：接头与复合管接触的内壁需要设置多道环形咬合齿，齿形的角度、深度需要匹配复合管外层的硬度和抗剪切强度，过深会破坏管体的增强层结构，过浅则无法提供足够的拉脱阻力；密封槽的位置需要避开咬合齿的应力影响区域，密封圈的压缩量要控制在合理区间，既要保证密封比压满足介质密封要求，又要避免压缩量过大导致密封圈永久变形失效。接头的端部连接结构根据应用场景不同，可以适配法兰连接、卡箍连接、螺纹连接等多种形式，对接端面的密封面粗糙度、平面度需要满足对应连接标准的公差要求，保证对接后的密封可靠性。

　　从外形尺寸的约束来看，这类接头的外轮廓需要做圆滑过渡处理，避免出现尖锐的直角结构，一方面是减少安装过程中磕碰损伤复合管外防护层的概率，另一方面是降低管线运行过程中接头位置的流体阻力，同时避免应力集中导致接头自身在交变载荷下出现疲劳裂纹。接头的重量需要控制在合理范围，复合立管的一大优势就是自重较全金属立管更低，如果端部接头重量过大，会额外增加立管的悬挂载荷，提升上部支撑结构的载荷负担，因此在结构设计时需要通过拓扑优化，在保证结构强度、刚度满足设计要求的前提下，尽可能去除非承载区域的冗余材料，实现接头的轻量化设计。

　　在实际工程应用中，这类接头还需要考虑与管线附属配件的适配性，比如防腐牺牲阳极的安装位置、管线监测传感器的安装接口，都可以在接头结构上做预留集成，减少现场额外焊接、打孔的作业量，避免对复合管体造成结构损伤。同时接头的材质选择需要与复合管的材质、输送介质的特性匹配，避免出现电偶腐蚀的问题，比如在海洋环境中使用时，接头与海水接触的表面需要做对应的防腐处理，与复合管接触的位置需要设置绝缘隔离层，阻断电偶腐蚀的通路。

　　从三维建模的角度来看，这类结构的建模过程需要重点关注配合面的公差匹配：咬合齿与管体的配合需要预留合理的压装间隙，密封槽的尺寸公差需要与选用的密封圈尺寸适配，活动配合面的粗糙度要求需要在模型中做对应的标注说明，方便后续的加工制造。同时建模时需要考虑装配工艺的可行性，接头的内部结构不能存在加工死角，保证机加工过程中刀具能够顺利到达加工位置，压装过程中不会出现结构干涉，确保设计的结构能够顺利落地加工、装配，满足现场实际使用的各项要求。
