海洋工程用中国灯笼型海底软管结构

　　在深海油气开发、海底观测网络布设这类海洋工程场景里，海底软管是承担流体输送、动态位移补偿的核心部件，长期承受海流冲击、浮体升沉、海底地质微动带来的交变载荷，常规直管式柔性管线在大位移工况下很容易出现局部应力集中，引发疲劳破损。这套采用中国灯笼构型的海底软管结构，正是针对这类复杂水下工况做的针对性设计，核心是通过仿生构型分散管线受载，提升动态工况下的结构可靠性。

　　从实际应用场景来看，这类软管主要连接水面浮标系统与海底管汇或者水下生产设施，水面浮标会随波浪做六自由度运动，海流也会持续对管线施加横向拖拽力，常规柔性软管在浮标与海床的过渡段很容易出现过度弯折，尤其是在极端海况下，弯折半径一旦小于材料允许阈值，就会造成管线内衬层压溃、增强层断裂。这套灯笼型结构在软管的过渡段设置了多组离散的刚性约束环，约束环之间通过柔性筋条呈放射状连接，整体形态类似传统中国灯笼的骨架，既可以给软管提供径向支撑，避免局部压溃，又能允许软管在一定范围内做弯曲变形，适配浮体的升沉、横摇位移。

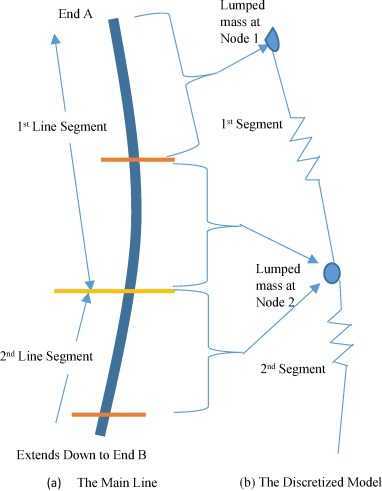

　　设计过程中采用线理论做有限元分析，把软管整体离散为带轴向刚度、弯曲刚度的线单元，约束环和连接筋条设置为对应的梁单元与索单元，模拟不同海流流速、不同浮体位移幅值下的结构应力分布。构型上特意将约束环的间距做了非等距设计，靠近浮标连接端的约束环间距更小，因为这一段的动态位移幅值最大，更密集的支撑可以更好地限制软管的最小弯曲半径；靠近海床端的约束环间距逐步放大，匹配海床段管线位移更小的受力特点，在保证结构强度的同时尽可能降低整体重量，减少水下安装的吊装负载。

　　安装边界方面，软管上端通过标准法兰接口与浮标底部的管汇对接，接口处做了锥形过渡结构，避免连接位置出现截面突变带来的应力集中；下端通过重力式锚基固定在海床面上，锚基的连接点设置了万向铰接结构，可以释放海床微动带来的附加弯矩。整个软管段的外部还包覆了浮力材料层，调整管线的水下重量分布，让管线在水中呈现自然的悬链线形态，避免管线自身重量带来的附加拉应力。和常规柔性软管相比，这种灯笼型结构不需要额外加装分布式浮筒来调整线型，依靠自身的骨架结构和浮力层就能维持合理的水下形态，减少了水下附属构件的数量，也降低了海生物附着、渔网勾挂带来的运维风险。

　　在水动力载荷计算中，还考虑了不同浪向、不同流速下的涡激振动影响，通过调整约束环的外形截面，破坏涡旋的规律性泄放，降低涡激振动带来的结构疲劳损伤。连接筋条采用高耐蚀的柔性复合材料，既可以承受长期的海水腐蚀，也能在反复弯折下保持足够的抗拉强度，不会出现金属构件常见的腐蚀疲劳问题。整个结构的所有连接节点都做了圆滑过渡处理，没有尖锐的棱角，避免在安装或者运行过程中割伤软管的外保护层。实际布放时，整个软管段可以在陆地上预先组装完成，整体卷绕在施工船的卷筒上，到作业点位后直接下放连接，不需要水下做大量的拼接作业，大幅降低了水下施工的难度和时长，也减少了水下作业的安全风险。
