深水复合立管结构数值优化设计方案

　　在深海油气资源开发的工程场景中，复合立管作为连接水下生产系统与水面浮式平台的核心输送构件，长期承受内压、外压、轴向拉力、弯曲载荷以及海洋环境下的波浪、海流交变载荷作用，其结构可靠性直接决定整个油气开发系统的服役寿命与运行安全。传统钢制立管在深水工况下存在自重过大、耐腐蚀性能不足、疲劳寿命短等问题，而采用纤维增强复合材料制备的复合立管，凭借比强度高、比模量大、耐海水腐蚀、可设计性强的优势，逐步成为深水、超深水油气开发中立管选型的主流方向。

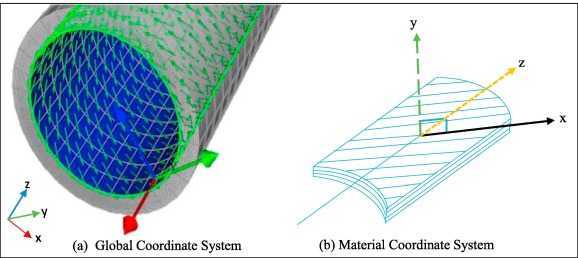

　　本次设计围绕深水服役工况下复合立管的力学响应特性展开，从材料铺层构型、截面结构参数两个核心维度完成数值优化，兼顾结构承载能力与轻量化需求。设计过程中首先明确两类坐标体系的映射逻辑：全局坐标系下定义立管整体的受载方向，轴向沿立管长度方向延伸，径向对应立管截面半径方向，环向为垂直于轴向的圆周方向；材料坐标系则匹配纤维增强复合材料的各向异性属性，将纤维铺设方向定义为材料主方向，通过坐标转换矩阵实现全局载荷与材料层应力应变的精准映射，避免各向异性材料仿真中出现的方向定义偏差。

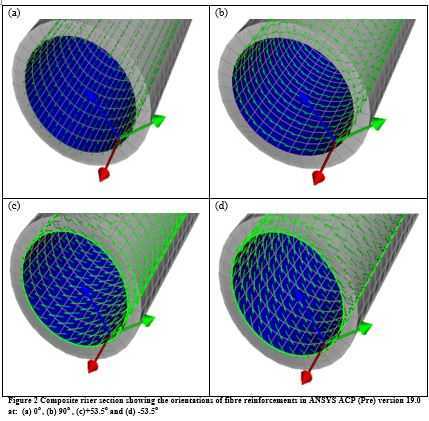

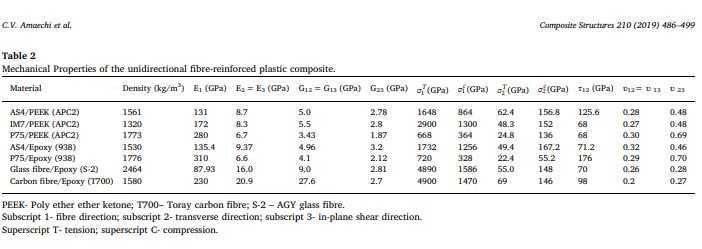

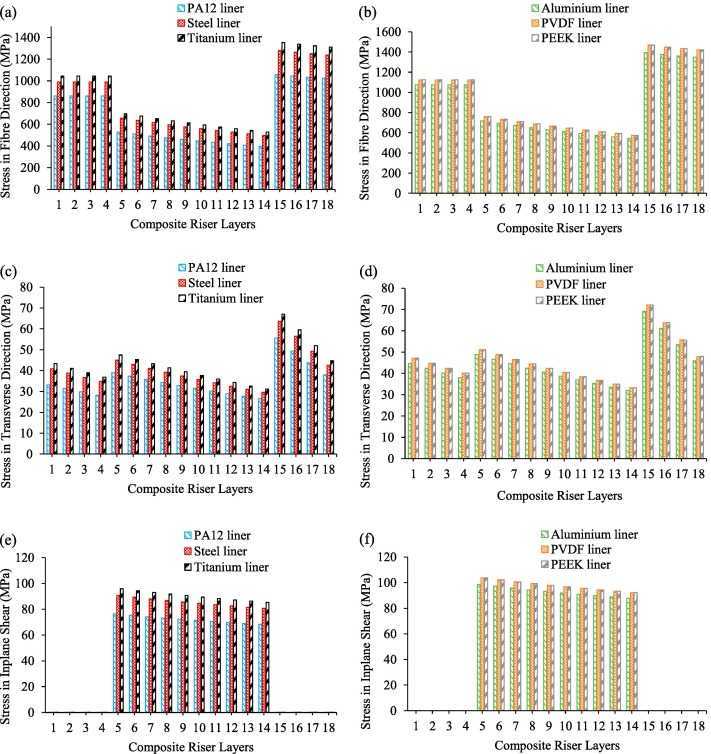

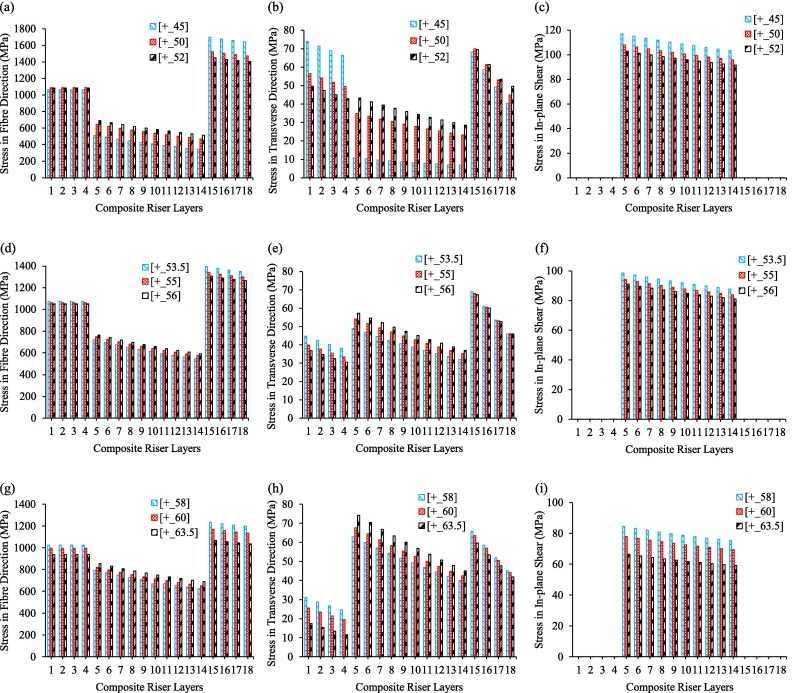

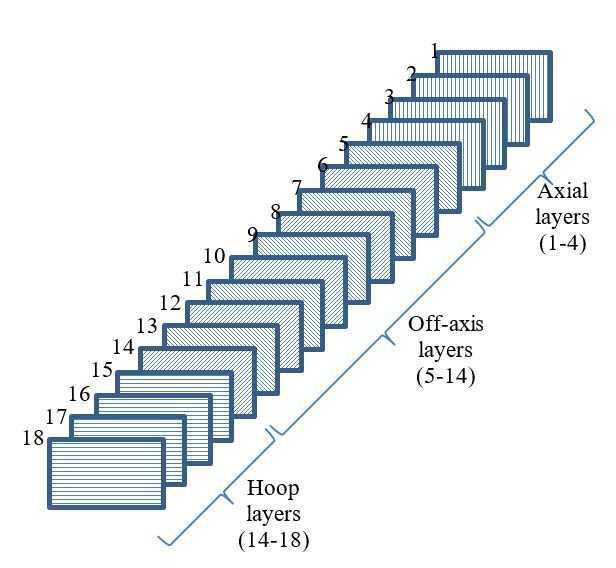

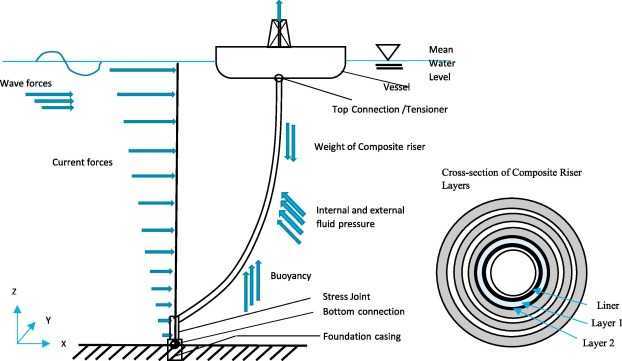

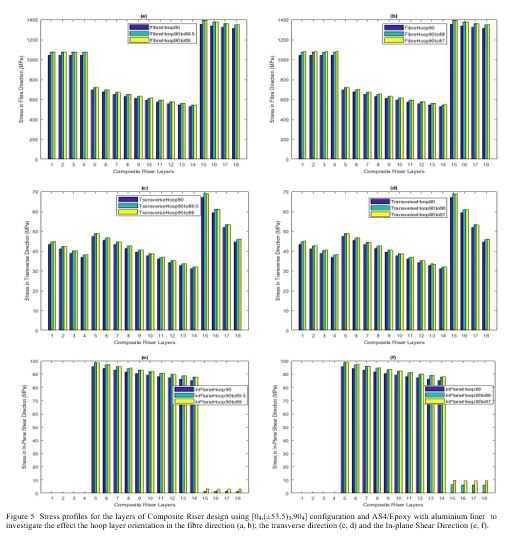

　　从截面结构来看，该复合立管采用多层复合堆叠构型，从内到外依次设置内衬层、结构增强层、外保护层。内衬层采用耐油气腐蚀、抗渗性能优异的热塑性材料，主要承担密封功能，防止管内输送的油气介质渗漏，设计时重点考量材料在高温高压油气环境下的溶胀率与长期蠕变性能，确保在20年设计服役周期内密封性能不发生衰减；结构增强层为立管的核心承载部分，采用连续纤维增强树脂基复合材料，通过不同角度的铺层组合承担轴向拉力、内压引起的环向张力以及弯曲载荷，铺层角度设计时针对深水工况下的主导载荷调整占比，轴向载荷占比高的工况适当增加0度方向铺层比例，内压载荷占比高的工况提升90度环向铺层占比，同时搭配一定比例的±45度铺层提升结构抗扭、抗剪切性能，铺层堆叠顺序遵循对称铺设原则，避免耦合效应引起的结构附加变形；外保护层采用耐海水腐蚀、抗冲击的高分子材料，隔绝外部海水、海洋生物对内部结构层的侵蚀，同时抵御安装、服役过程中可能出现的外物撞击、摩擦损伤。

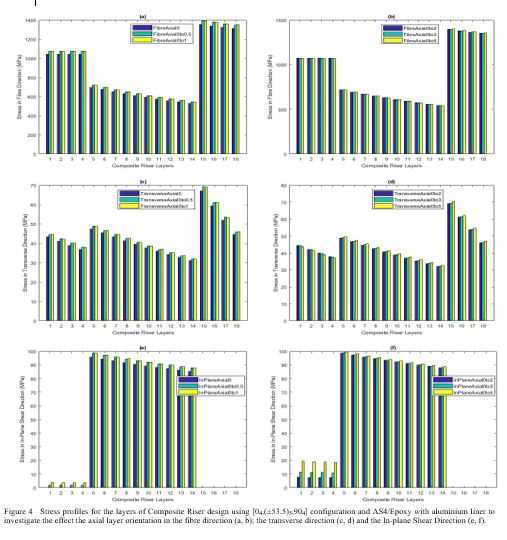

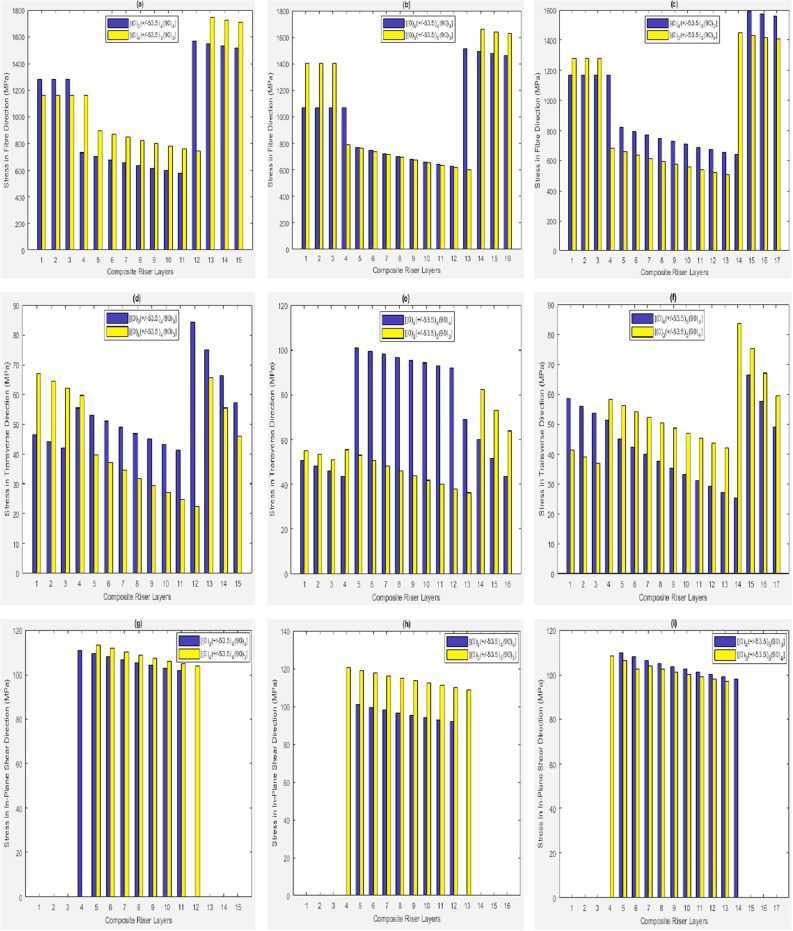

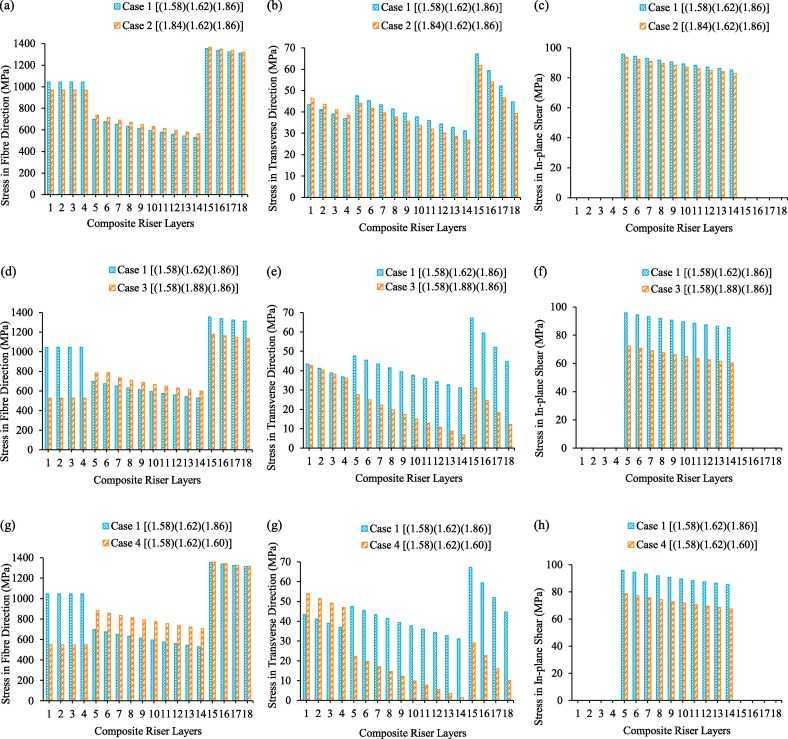

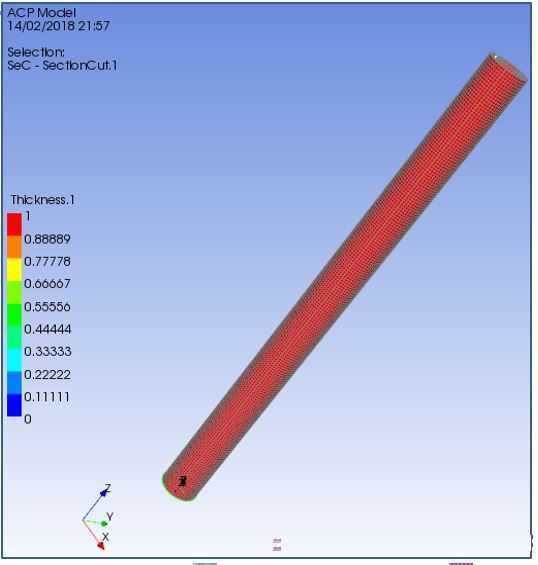

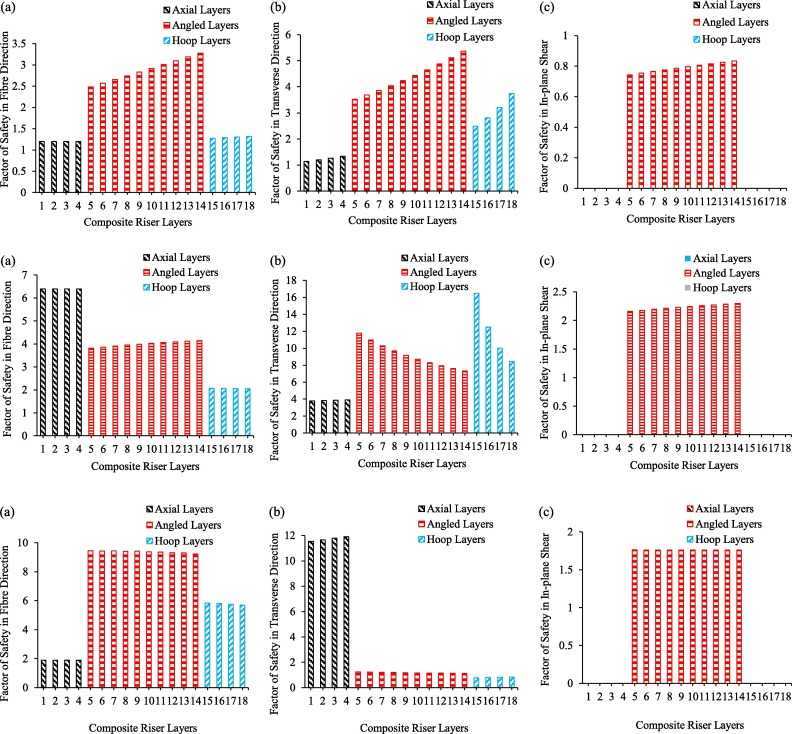

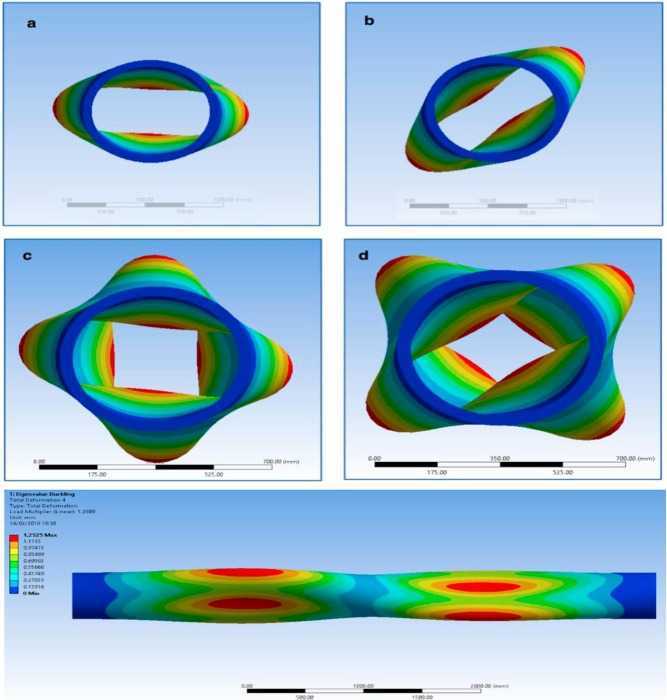

　　设计过程中针对立管的安装边界与服役边界做了明确界定：安装阶段立管承受顶部张紧器施加的轴向拉力，底部通过水下连接器与井口基座刚性连接，安装过程中需控制弯曲半径不小于材料允许的最小弯曲半径，避免铺层出现分层、纤维断裂等初始损伤；服役阶段立管顶部与浮式平台的柔性接头连接，允许一定角度的转动补偿平台升沉、漂移引起的位移变化，底部连接端需考虑水下井口的安装公差，预留足够的变形补偿余量。数值仿真过程中分别对静水外压溃、内压爆破、轴向拉伸、四点弯曲、疲劳寿命等核心工况进行计算，通过迭代调整铺层厚度、铺层角度、各层材料配比，在满足API、DNV相关海洋立管设计规范要求的强度、刚度、稳定性前提下，尽可能降低结构整体重量，减少顶部张紧器的载荷负担，提升深水环境下的适配性。

　　针对立管的层间界面性能，设计中也做了专项考量，通过在不同材料层之间设置过渡层，匹配相邻层的弹性模量，降低层间剪切应力集中，避免长期交变载荷下出现层间分层失效；同时针对立管端部接头区域做了局部加强设计，通过增加金属嵌件、局部增厚增强层的方式，缓解接头区域的刚度突变，提升端部连接的可靠性，避免端部位置成为整个立管系统的强度薄弱点。
