桁架式SPAR海洋油气平台结构设计方案

　　本次呈现的桁架式SPAR平台结构，核心服务于深水油气资源开发场景，适配300米至3000米水深的开阔海域作业需求，是当前深海油气钻采、生产处理、储油外输一体化作业的核心载体结构。区别于传统导管架平台受水深限制的短板，该类SPAR平台通过浮筒提供主体浮力，搭配桁架段连接下部压载舱与上部生产模块，整体重心低于浮心，具备先天的稳性优势，可抵御百年一遇的极端海况，包括12级以上台风、15米以上巨浪以及强海流冲击，在南海、墨西哥湾、西非海域等深水油气区块均有成熟应用先例。

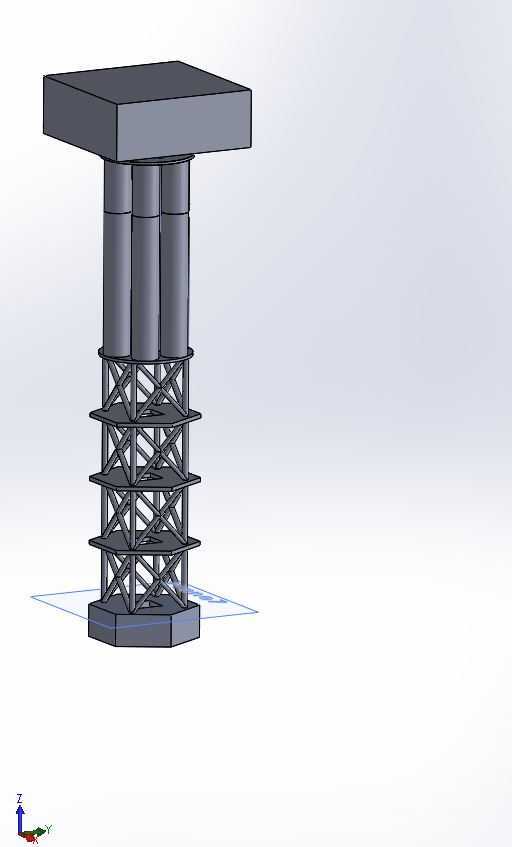

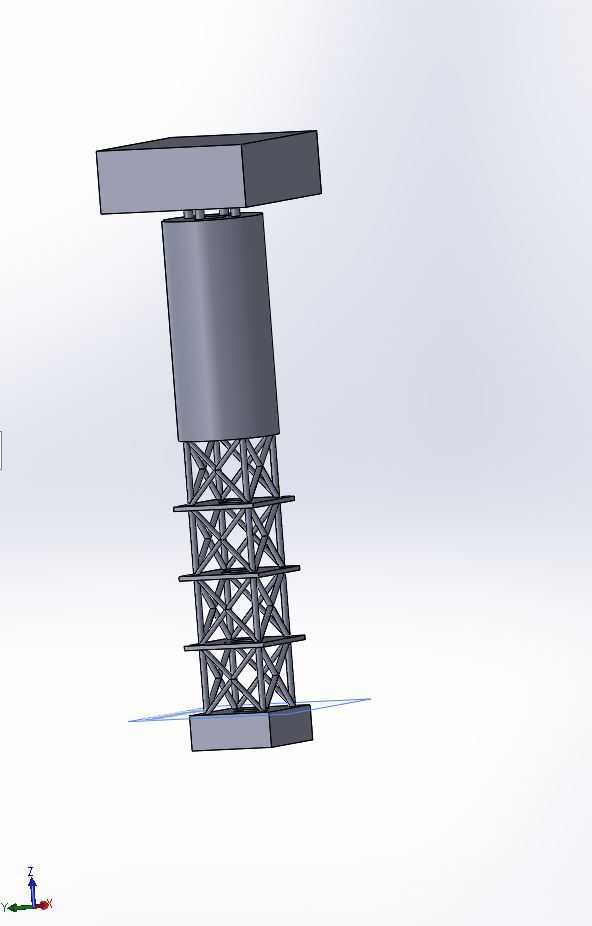

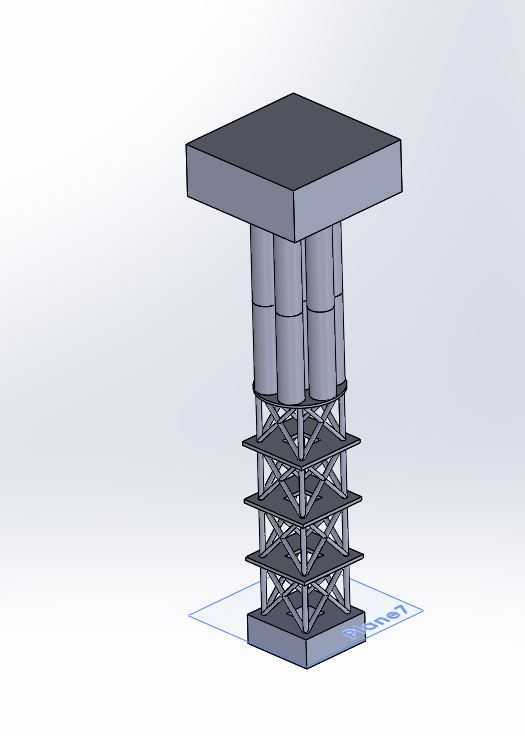

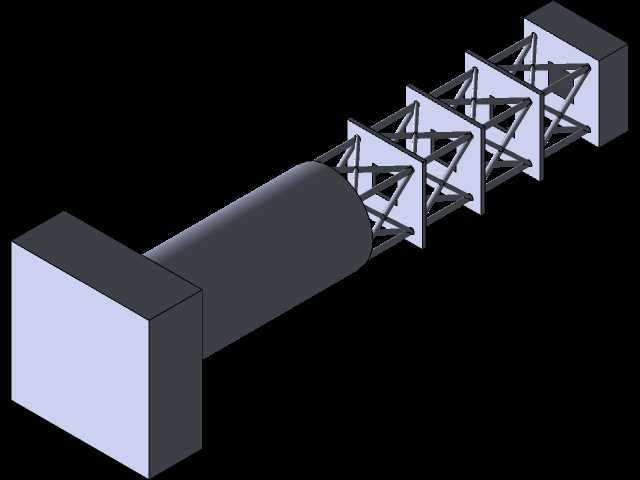

　　从结构功能划分来看，平台主体分为上部组块、硬舱段、桁架段、软舱段四个核心部分。上部组块预留钻修井设备、油气处理工艺模块、生活楼、直升机平台的安装接口，可根据作业需求配置不同处理能力的生产设施，单平台可覆盖周边5至8口井的油气采出、油水分离、天然气脱水处理需求，处理后的原油通过旁靠的穿梭油轮外输，天然气则可通过海底管线输送至陆上终端。硬舱段为圆柱形封闭浮筒结构，提供平台整体90%以上的浮力，内部划分为多个独立水密舱室，单个舱室破损进水后仍能保证平台稳性满足规范要求，舱室内部可设置压载水舱、储油舱、设备舱，通过调整压载水量实现平台吃水深度的动态调整，适配拖航、在位作业、检修等不同工况的吃水需求。

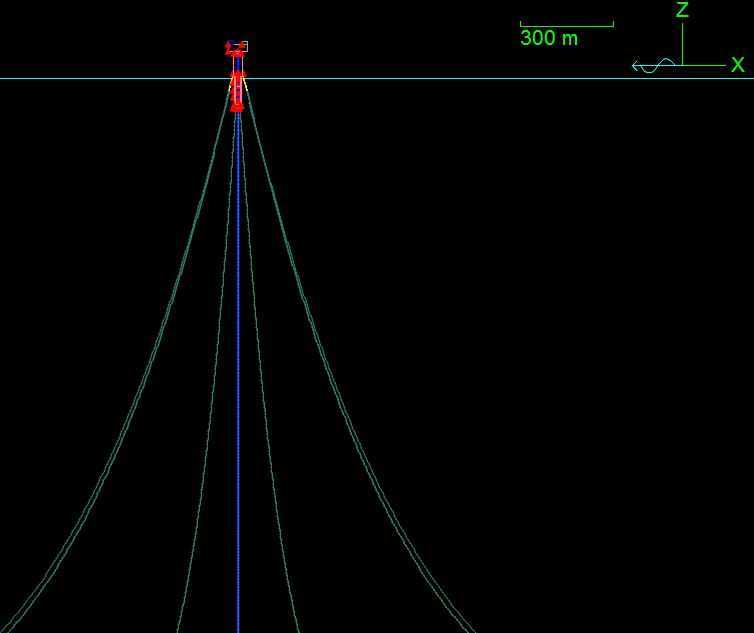

　　桁架段采用空间钢管桁架结构，替代传统经典SPAR的中部实体舱段，大幅降低钢结构整体重量，同时减少海流作用在平台主体上的拖曳力，降低系泊系统的载荷水平。桁架段上设置多组水平导向结构，用于固定复合立管、脐带缆的导向架，避免立管在海流作用下发生涡激振动疲劳损伤，同时预留立管张紧器的安装基座，可适配钢质立管、柔性立管、复合立管等多种立管形式，满足不同井位、不同输送介质的立管布设需求。软舱段位于平台最底部，设置固定压载舱与临时压载舱，通过放置高密度压载物将平台整体重心调整至浮心以下，保证平台在波浪作用下的垂荡、横摇、纵摇运动幅值控制在作业允许范围内，为上部钻采作业提供稳定的工作基础，软舱段同时预留系泊缆的连接点，采用9点或12点系泊模式，通过锚链与聚酯缆搭配的系泊线连接至海底吸力锚或拖曳锚，将平台固定在预设作业位置，定位精度可控制在水深的5%以内。

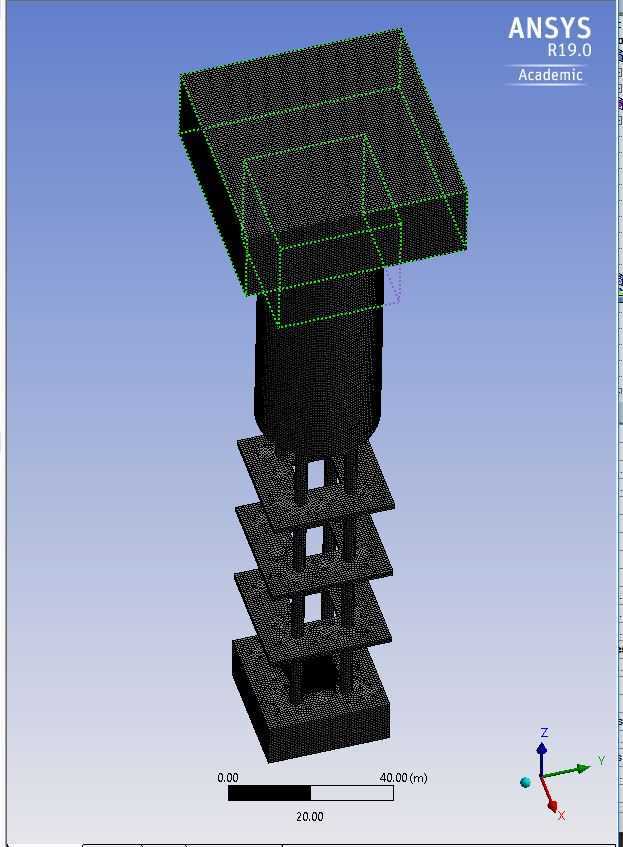

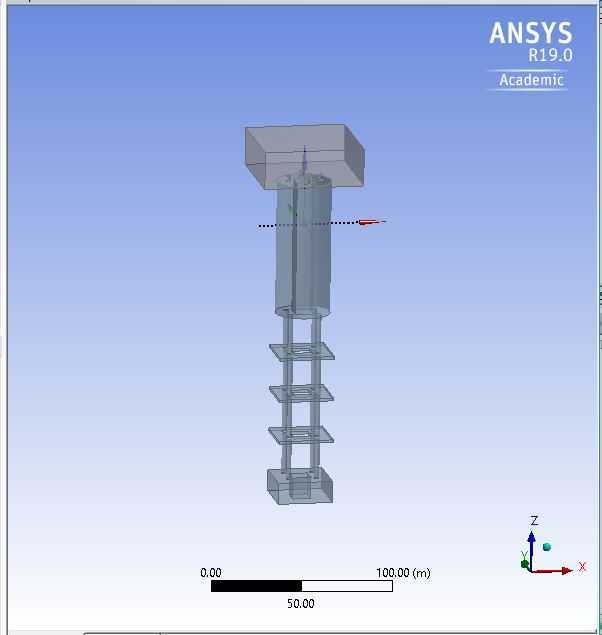

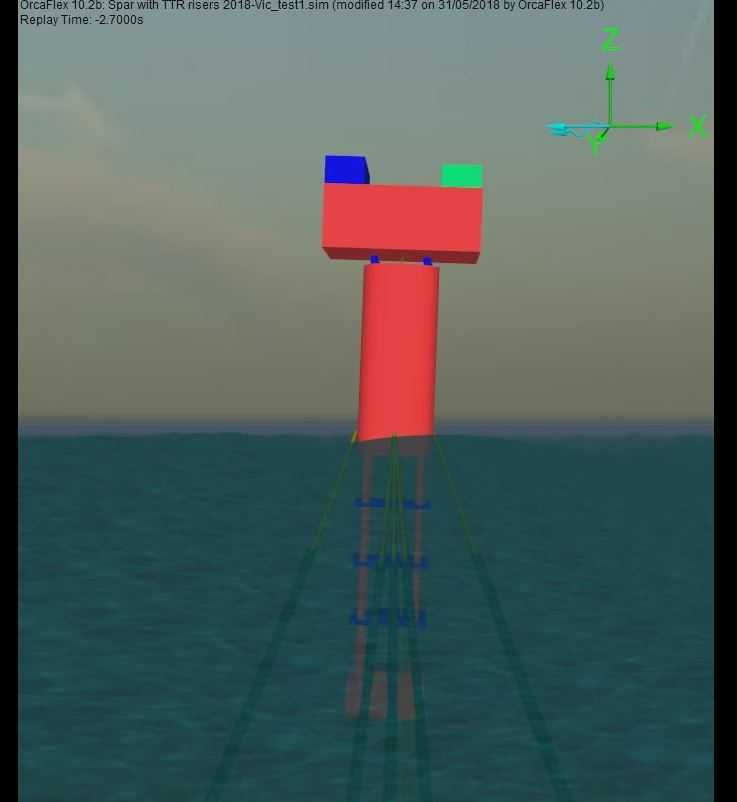

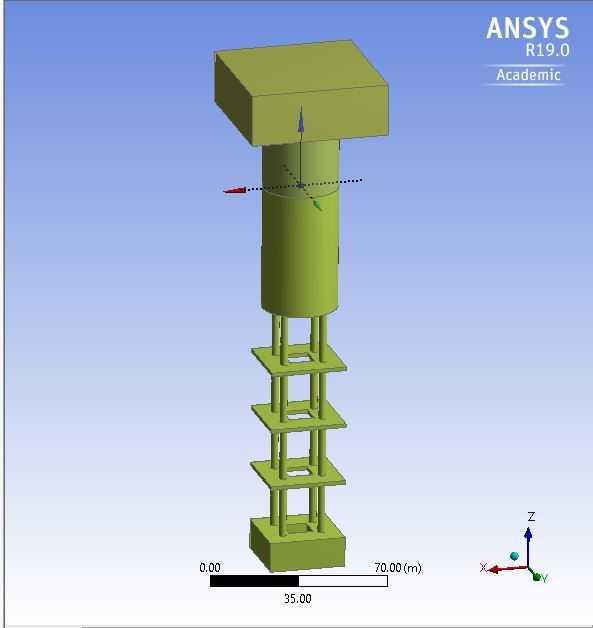

　　设计过程中针对不同海域的海况参数，可调整硬舱直径、桁架段长度、软舱压载重量等核心参数，适配不同水深、不同环境载荷的作业需求。水动力性能校核覆盖拖航工况、在位作业工况、极端海况自存工况三类核心场景，通过数值模拟分析平台的运动响应、系泊缆张力、立管疲劳寿命，确保结构在全生命周期内的可靠性。复合立管系统的布设充分考虑了平台运动与立管变形的耦合效应，在桁架段设置多组柔性限位装置，既限制立管的横向位移，又允许立管随平台垂荡产生轴向位移，避免立管连接处出现应力集中导致的结构失效。安装边界方面，平台整体采用干拖或湿拖方式运输至作业海域，首先完成软舱与系泊系统的海上连接，通过向硬舱注水逐步将平台扶正至竖直状态，再完成上部组块的浮托安装，最后完成立管与海底井口的回接作业，整个安装流程无需大型起重船长期驻场，可大幅降低海上施工作业成本。

　　相较于单元式SPAR与经典柱式SPAR，桁架式结构在钢材用量、水动力性能、建造成本上具备更优的平衡，尤其在1500米以上水深海域，其综合建造成本较传统形式可降低15%至20%，同时运动性能更优，可适配干式采油树的安装需求，大幅降低后期油气井的修井作业成本，是当前深水油气开发领域应用占比逐步提升的平台形式。结构设计中充分考虑了全生命周期的防腐需求，飞溅区采用加厚钢板加防腐涂层的双重防护方案，水下段采用牺牲阳极阴极保护搭配防腐涂层，保证结构使用寿命满足25年以上的作业要求，桁架段的管节点均做加强处理，通过有限元分析校核节点的疲劳寿命，避免在长期波浪载荷作用下出现节点开裂等结构失效问题。
