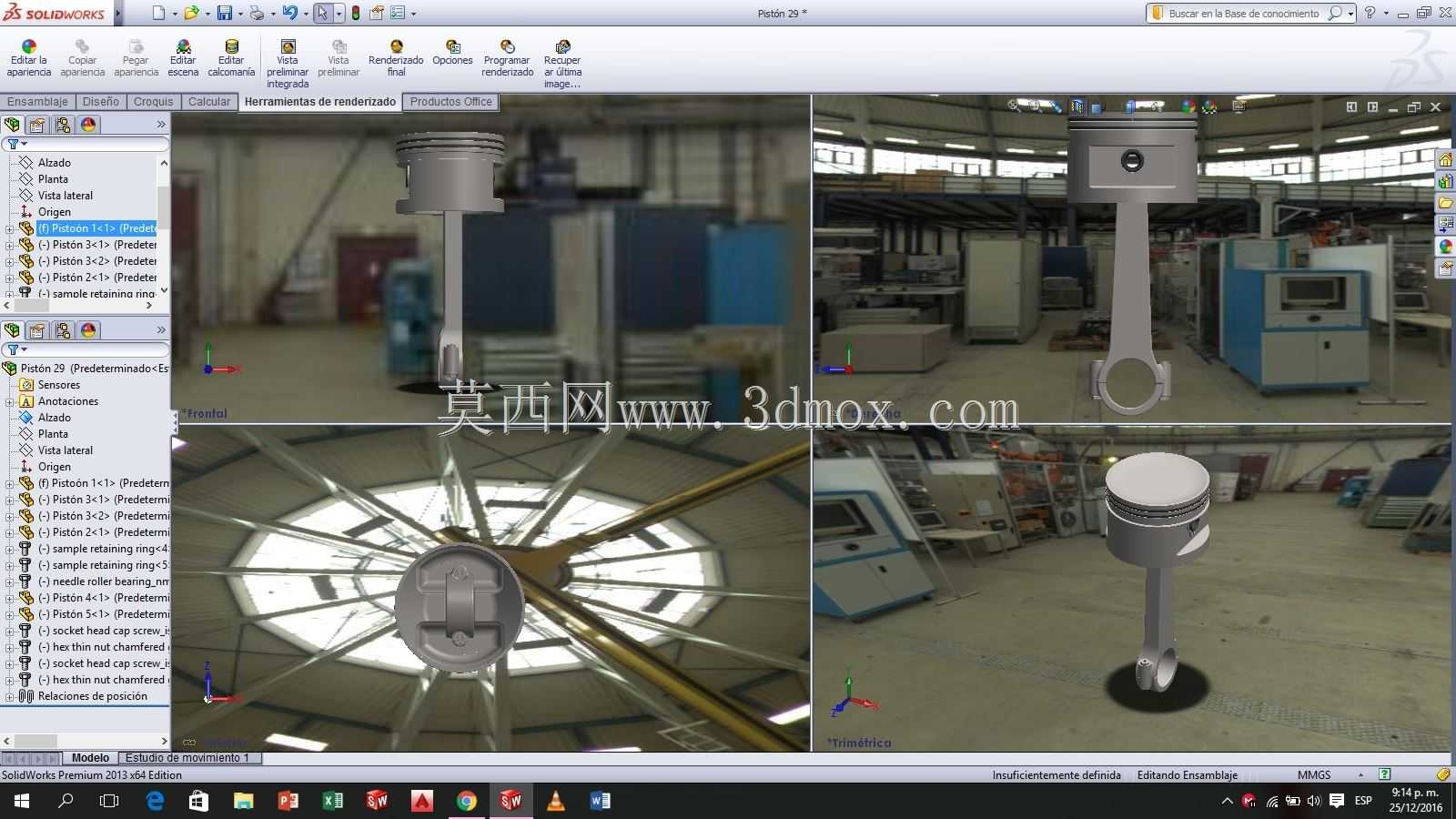

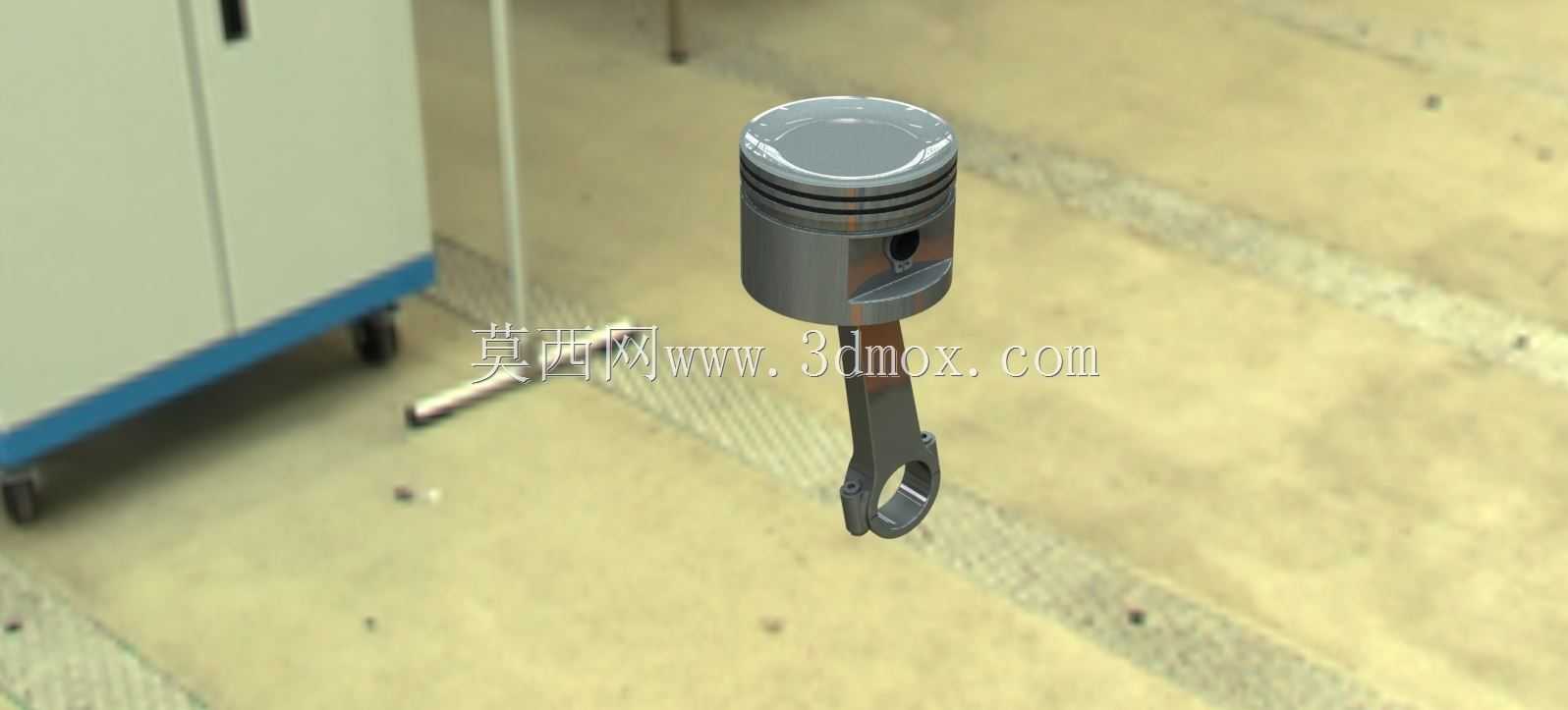

内燃机活塞连杆组件结构设计

这套活塞连杆组件是内燃机核心运动部件，日常接触的车用动力、小型通用发电机组、工程机械动力单元里都能见到它的身影，整套部件承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的核心作用，工作时需要在高温、高压、高速往复运动的严苛工况下保持稳定性能。从结构设计逻辑来看，活塞头部采用了多道环槽设计，分别对应气环与油环的安装位，气环负责密封燃烧室高压燃气，避免做功行程的压力泄漏影响动力输出效率，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成异常烧损。活塞顶部的凹坑造型是配合燃烧室气流组织、匹配喷油或点火位置做的针对性设计，不同的凹坑深度、轮廓弧度会直接影响缸内混合气的形成质量，进而决定燃烧效率与排放表现。活塞销座部位做了加强筋过渡处理，用来承受燃气爆发瞬间传递来的巨大冲击载荷，避免应力集中导致的部件开裂，活塞销采用全浮式设计思路，工作时可在销座与连杆小头衬套间小幅转动，让磨损均匀分布在接触表面，延长部件使用寿命。连杆部分采用了工字形截面结构，在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量，减少往复运动产生的惯性力，降低曲轴运转的振动负荷，连杆大头采用剖分式设计，配合轴瓦安装在曲轴曲柄销上，安装时需要严格按照扭矩要求紧固连杆螺栓，保证结合面的贴合精度，避免运转过程中出现松旷。从安装边界来看，活塞外径与气缸内壁保持微米级的配合间隙，间隙过大会导致密封性能下降、敲缸异响，间隙过小则会在热态工况下出现活塞卡滞、拉缸等故障；连杆的长度尺寸直接决定了发动机的压缩比与活塞行程参数，设计选型时需要和曲轴回转半径、气缸体高度尺寸做匹配校核，整套组件的往复运动重量需要做分组配重，保证同一台发动机内各缸活塞连杆组的重量差控制在允许范围内，避免运转时出现不平衡振动。实际做结构设计时，还要考虑活塞不同部位的热膨胀量差异，活塞头部的直径通常会略小于裙部直径，做成上小下大的锥形结构，抵消工作时头部温度更高带来的更大热膨胀量，保证全工况下活塞与气缸壁的间隙处于合理区间。
