带永磁底座的IFM光电传感器安装结构

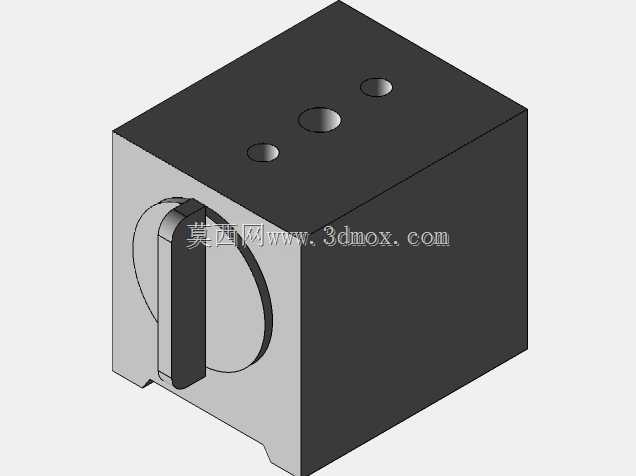

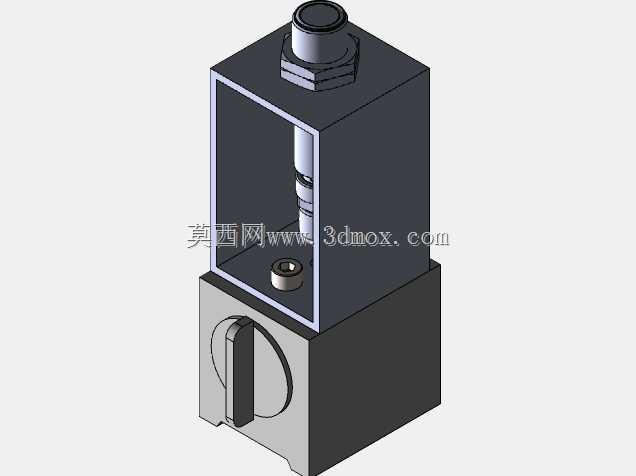

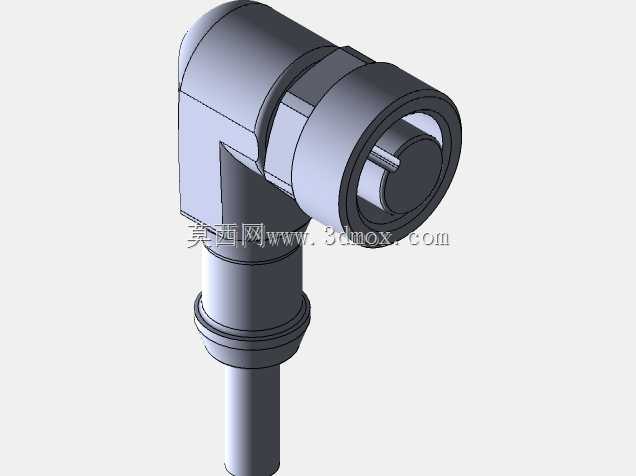

这款磁吸式传感器安装组件，核心适配IFM OGP501系列光电检测元件，在自动化产线的工件到位检测、物料计数、位置限位场景中应用十分广泛，尤其适合需要频繁调整检测点位的柔性生产线，无需在设备机架上钻孔攻丝，依靠底部永磁体的磁吸力即可快速固定在钢制机架、型材表面，大幅缩短产线调试换型的周期。从结构设计来看，组件分为上下两个功能舱段，下部为永磁吸附基座，侧面设置旋钮式磁路开关，转动旋钮即可切换磁路通断状态，开启时磁吸力牢牢吸附安装面，关闭时磁路内部短路，可轻松取下组件调整位置，避免硬撬损伤设备漆面或传感器本体。上部为传感器安装舱，采用半开放框式结构，既为传感器本体提供防护，避免生产现场的切屑、冷却液飞溅直接冲击传感器镜头与接线端，又预留了足够的接线操作空间，顶部的防水格兰头可锁紧传感器出线，防止线缆被拉扯松脱，同时阻挡粉尘从进线口进入舱内。设计过程中重点考量了安装边界的适配性，基座底面做了平面度处理，保证与钢制安装面完全贴合，避免气隙增大导致磁吸力衰减，整体外形方正，安装时不会与周边的输送辊道、工件托盘产生运动干涉，传感器在舱内的安装高度经过匹配调校，检测光轴刚好从舱体前端的开口处射出，不会被框体结构遮挡检测视野。在实际设备改造场景中，这类磁吸底座的传感器安装结构，比传统的螺栓固定支架灵活性高很多，针对小批量多品种的生产工位，操作人员可根据工件尺寸变化随时调整传感器的检测高度与水平位置，不需要重新加工支架，也不会在设备表面留下多余的安装孔位。永磁体选用高矫顽力的硬磁材料，长期使用不会出现磁力衰减，即便在有轻微振动的冲压、输送设备旁，也能保持安装位置稳定，不会出现滑移导致检测失准。上部舱体与下部基座采用定位止口配合，装配时可快速对齐，连接螺丝隐藏在舱体内部，外观整洁无突出棱角，避免生产过程中勾挂工件或操作人员的工作服。
