壁挂式电气控制箱钣金结构设计

　　这款壁挂式电气箱体采用钣金折弯工艺成型，主要面向工业现场低压配电、小型传感信号采集、末端设备控制等场景使用，常见于车间工位旁、自动化产线侧方、楼宇弱电井、小型设备配套电控单元等安装位置，用来容纳小型断路器、接线端子、信号转换模块、小型开关电源等电气元件，为内部器件提供防尘、防误触的物理防护，同时兼顾现场布线的操作便利性。

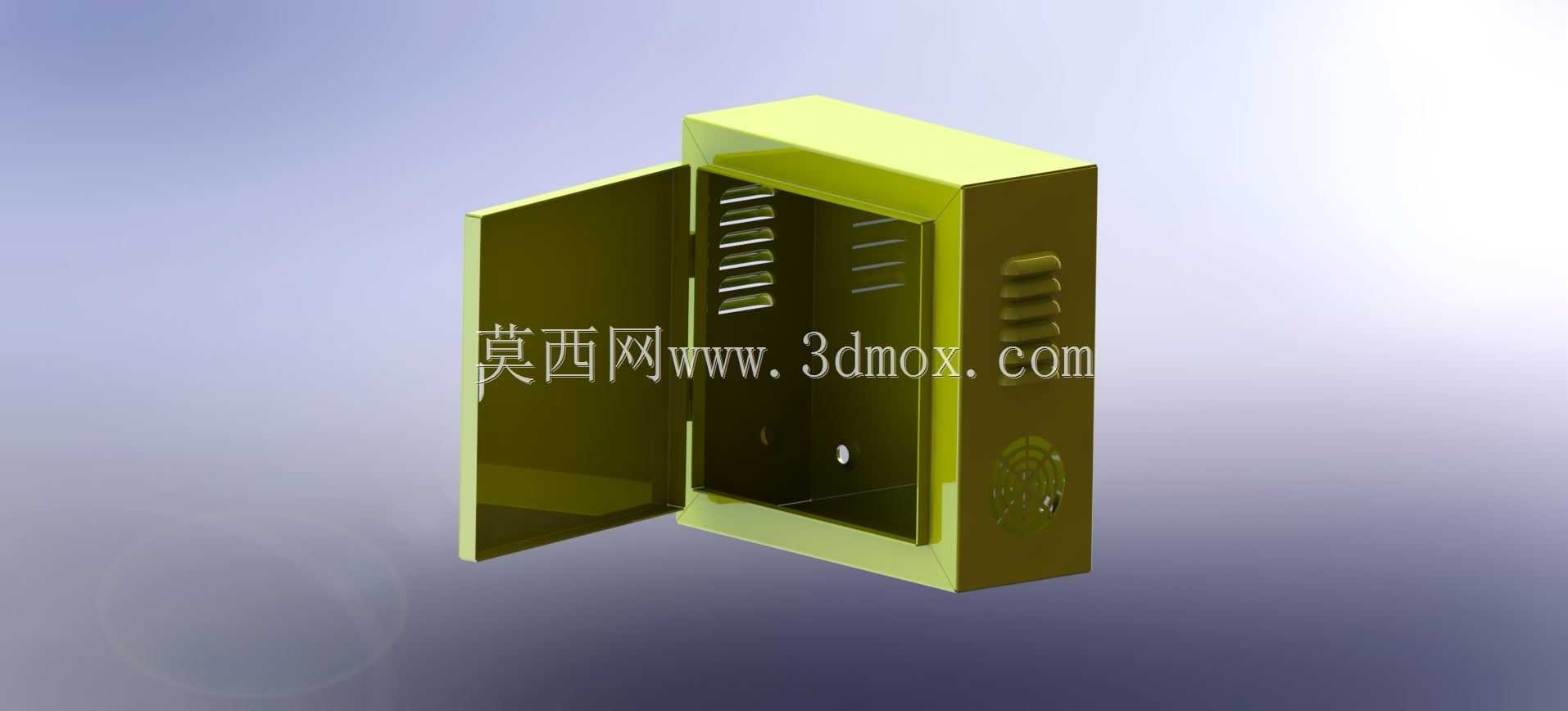

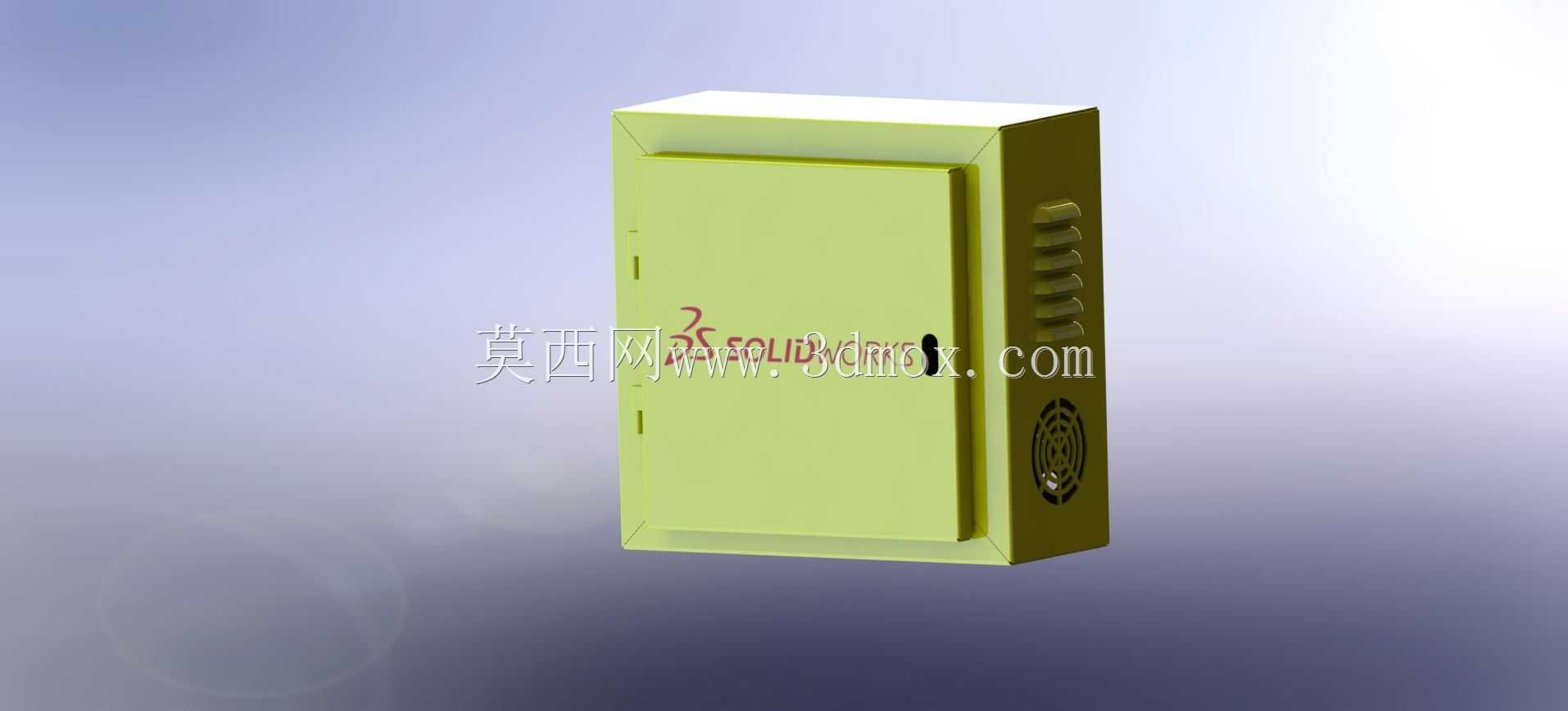

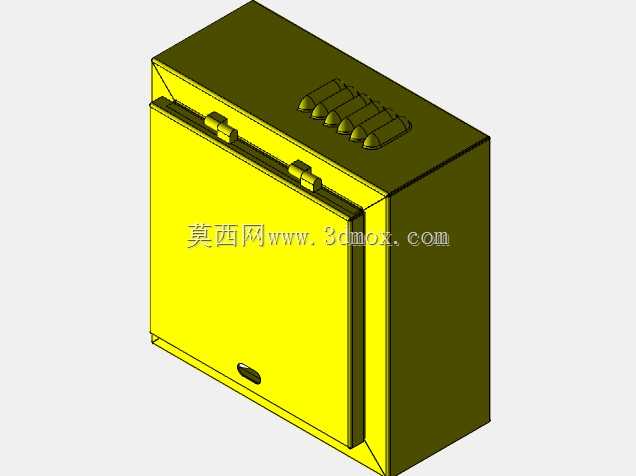

　　设计阶段优先考虑钣金加工的工艺可行性，整体采用单开门内嵌式结构，箱体主体与门板通过侧边冲压成型的铰链位配合，无需额外焊接外置合页，减少加工工序同时提升外观整体性。门板边缘做折边包边处理，既提升门板自身结构刚度，避免薄钣金长期使用出现变形翘边，也能在关门后形成迷宫式缝隙，减少粉尘从门缝进入箱体内部的概率。箱体侧边预留了多组冲压成型的散热格栅，下方搭配轴流风机安装位，可根据内部元件发热情况选配散热风机，形成下进风上出风的散热风道，保证箱内温度维持在电气元件允许的工作范围内，避免高温导致元件寿命衰减。

　　安装边界上，箱体背部预留了壁挂安装孔位，可直接通过膨胀螺栓固定在混凝土墙面或者设备立式支架上，安装孔位做了沉台处理，固定螺栓头不会突出箱体内部干扰元件排布。箱体内部预留了通用安装导轨的固定孔位，兼容标准DIN导轨安装的各类电气元件，同时侧壁预留了进出线敲落孔，可根据现场布线方向选择开孔位置，适配不同方向的线缆引入需求。门板上预留了锁具安装位，可配套小型通用柜锁，避免非授权人员随意开启箱门触碰带电部件，满足工业现场的安全防护要求。

　　从结构刚度角度考虑，箱体所有折弯转角处都做了合理的折弯圆角处理，既避免钣金加工时出现应力开裂，也能消除锐边防止安装维护人员被划伤。整体板材厚度选用常规钣金电控箱的通用规格，在保证箱体整体强度、不会因内部元件承重出现变形的前提下，尽可能控制箱体自重，降低壁挂安装时对墙面承重的要求，也方便现场单人完成安装作业。
