CSWA练习用机械基座类零件结构

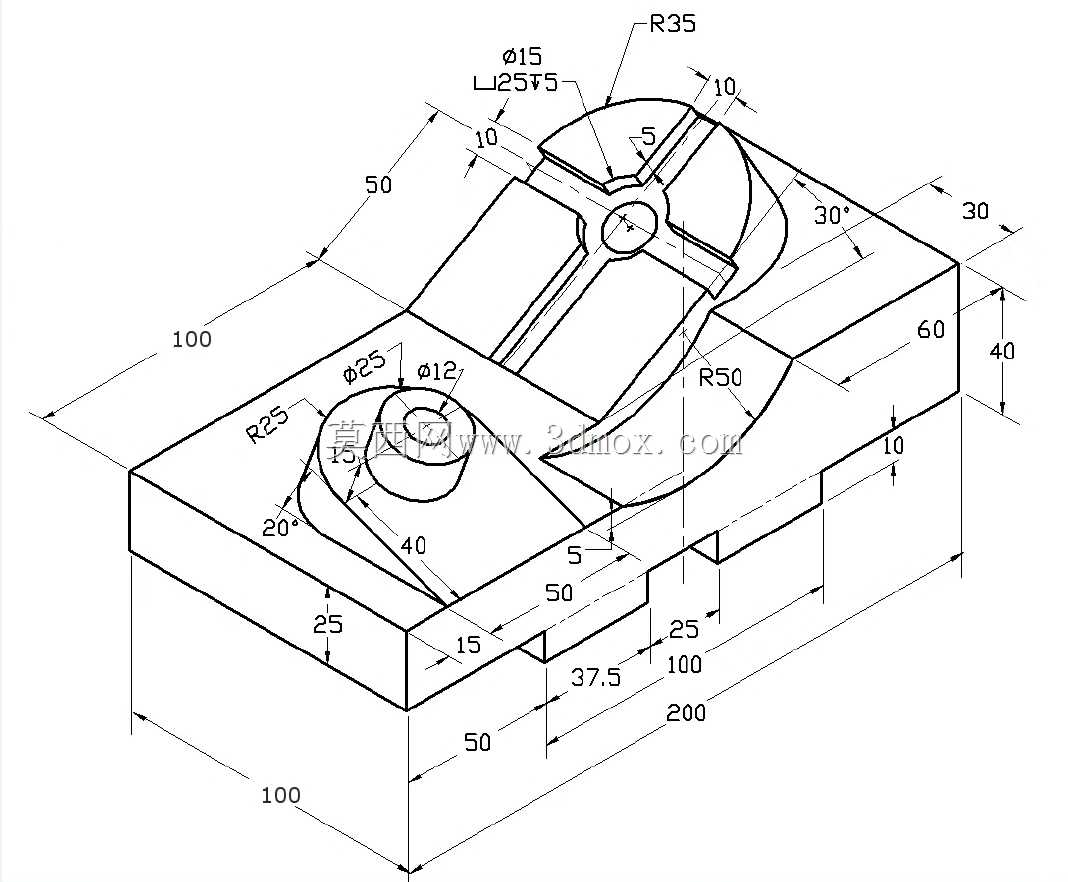

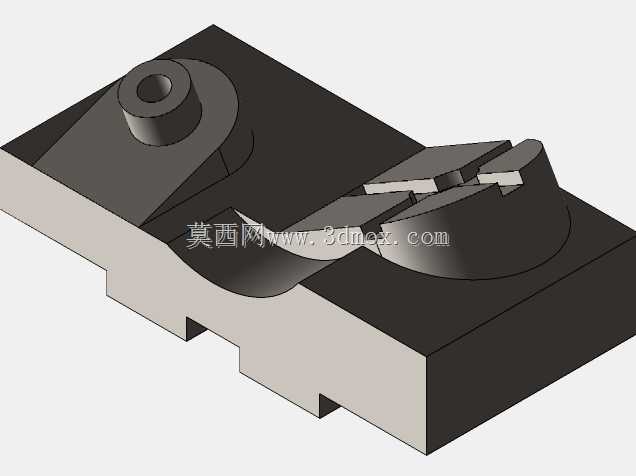

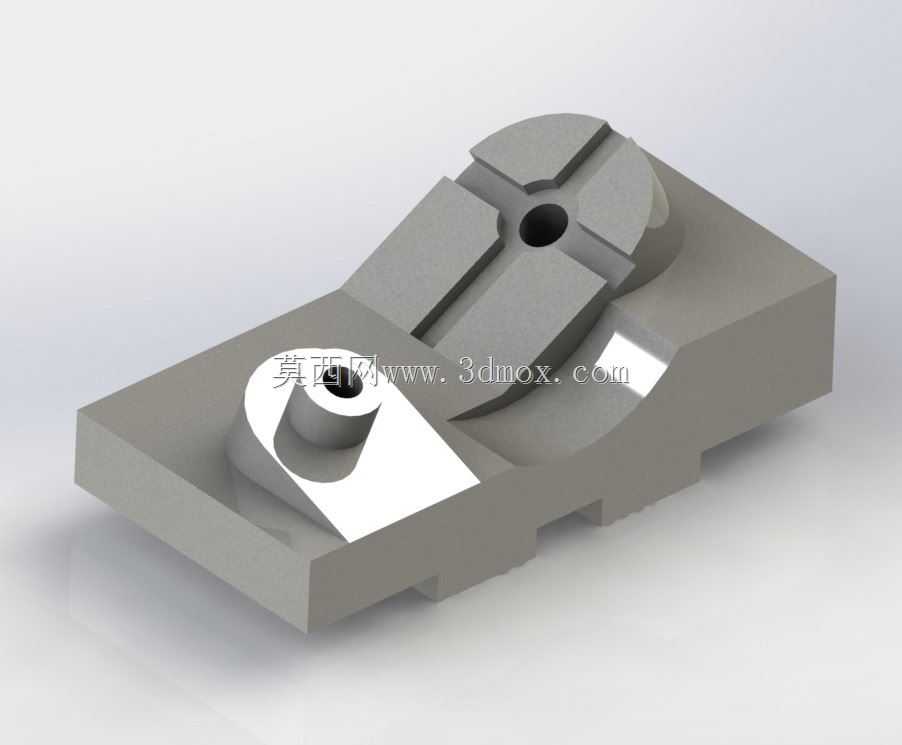

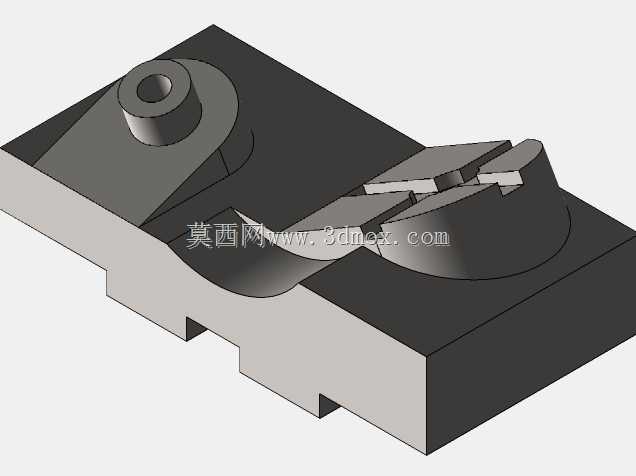

　　这类零件常见于工业传感检测工位的安装基座场景，作为小型检测元件的承载基体使用，实际产线中多布置在自动化装配线的检测工位旁，用来固定光电类、位移类检测元件，保证检测端与被测工件的相对位置精度，避免设备运行过程中因振动导致检测元件移位，出现检测信号误判的情况。从结构设计来看，基体采用矩形块作为主体承载结构，底部预留了阶梯状的安装卡槽，可直接卡入型材导轨的安装槽内，无需额外加工转接板，安装时只需从导轨端部滑入对应工位，拧紧侧面的紧定螺钉即可完成固定，大幅缩短现场安装调试的周期。零件上部设计了两处带安装孔的凸台结构，圆形凸台中心的通孔为检测元件的穿装孔，孔位周边做了沉台设计，可容纳检测元件的锁紧螺母，保证元件安装后端面与凸台表面齐平，

　　避免突出部分与被测工件发生运动干涉；另一侧的异形凸台开设了十字形通槽，槽体宽度与常用检测元件的安装支架厚度匹配，可根据实际检测需求调整支架的安装角度，适配不同方向的检测点位。设计过程中优先考虑了加工工艺性，所有外轮廓的棱边均做了0.5mm的倒角处理，既避免加工后锐边划伤操作人员，也能减少热处理环节的应力集中问题；主体结构的壁厚保持均匀，相邻壁厚差控制在2mm以内，避免铣削加工后出现零件变形。安装边界方面，零件整体长度控制在120mm以内，宽度不超过70mm，最高处凸台距离底面高度为35mm，可适配多数小型自动化设备的安装空间，不会与周边的送料机构、压紧机构产生空间干涉；底部卡槽的尺寸适配工业领域常用的30系列铝型材导轨，

　　无需定制特殊规格的安装型材，降低产线搭建的配件成本。两处安装孔的同轴度公差控制在0.02mm以内，保证检测元件穿装后轴线与安装基准面垂直，确保检测信号的发射与接收路径无偏移；十字槽的对称度公差控制在0.03mm，保证支架调整角度时不会出现偏斜，检测点位的重复定位精度可满足多数常规检测工位的要求。这类结构同时也适合作为三维建模技能考核的练习案例，涵盖了拉伸、切除、倒角、沉孔等多个常用建模指令，能有效练习建模过程中的基准选择、特征顺序规划能力，帮助建模从业者熟悉机械零件从功能需求到结构落地的设计逻辑，避免建模时只关注外形还原，忽略实际加工与装配的工艺要求。
