顶升移载滚筒输送台及配套物料托盘

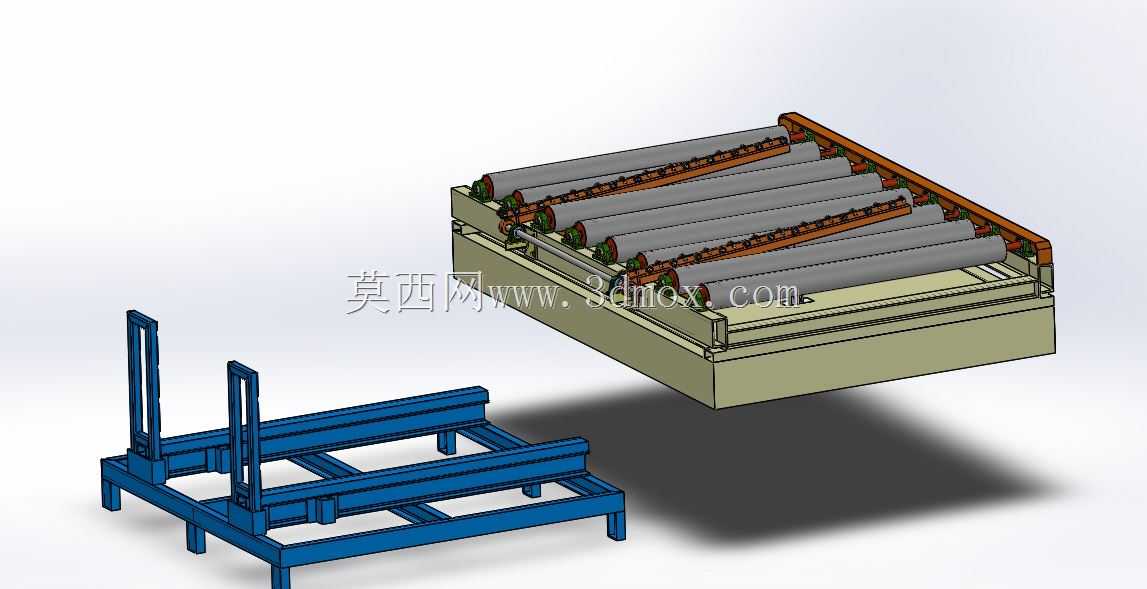

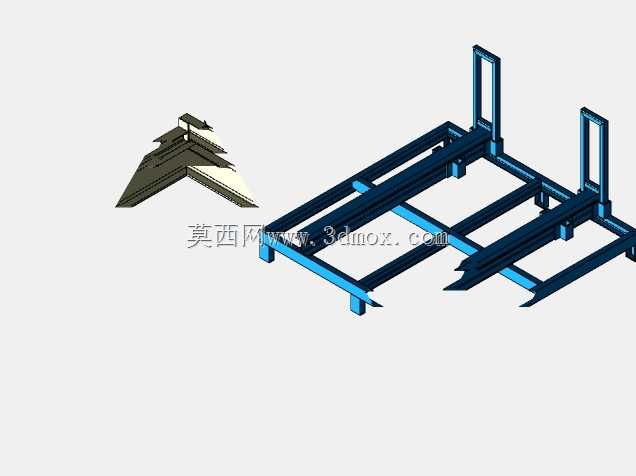

这套结构包含顶升移载功能的滚筒输送单元与配套的蓝色金属物料托盘，主要应用在生产车间线体接驳、仓储物流分拣的工位衔接场景，用来解决直角转向输送、不同高度线体间的物料转运需求，适配规整箱式、栈板类载具的输送作业。从结构设计逻辑来看，滚筒输送段采用平行排布的碳钢滚筒作为承载面，滚筒间距根据常规周转箱的底部支撑跨度设置，避免输送过程中出现载具卡滞、下沉歪斜的问题，每根滚筒端部配置传动链轮，通过侧边的传动链条实现同步驱动，保证所有滚筒线速度一致，输送过程载具不会出现偏移打滑。顶升机构集成在滚筒架体的下方，采用框架式焊接底座作为承载基础，顶升动作通过多组导向轴保证升降过程的垂直度，避免顶升时出现偏载卡顿，顶升到位后可实现横向的物料移载，配合垂直方向的主线体完成90度转向输送，不需要额外配置转角机就能完成流向切换，能有效缩减线体的整体占地空间。配套的物料托盘采用型钢焊接成型，底部设置的支腿高度刚好匹配滚筒输送面的顶升行程，托盘两侧设置的立式挡架可对堆叠的物料起到侧向限位作用，避免输送移载过程中物料滑落，托盘底部的横梁间距与滚筒排布位置完全适配，顶升机构抬升时可直接从滚筒间隙中托举托盘底部，不会与滚筒结构发生运动干涉。安装边界方面，滚筒输送单元的架体底部预留了地脚安装孔，可直接通过膨胀螺栓固定在车间硬化地面上，架体侧边预留了传动组件的安装位，可根据现场布局选择电机的安装方向，不需要额外改动主体结构；托盘的外形尺寸与输送单元的有效输送宽度匹配，可直接在同规格的滚筒线、链条线上通用周转，不需要额外定制适配载具。实际使用中，这套结构可直接对接生产装配线的出料端，完成成品向包装工位、仓储入库位的自动转运，也可在分拣区域作为分流节点，根据系统指令将物料输送至不同流向的支线，顶升移载的动作响应速度快，承载能力可覆盖大部分常规工业成品、零部件的周转重量，日常维护仅需定期检查链条张紧度、滚筒转动灵活性以及顶升导向部位的润滑情况，整体结构的易损件均采用标准件，更换维护成本较低。
