工业涂装用油漆输送烘烤生产线结构

做表面处理车间布局的工程师都清楚，油漆烘烤输送线是衔接喷涂工位与下件区的核心连续生产设备，这类设备主要应用在五金件、塑胶外壳、板式家具的涂装工序后段，负责将完成喷漆的工件匀速通过恒温烘烤腔体，让漆面完成流平、固化的全流程，避免人工转运造成的漆面碰伤、落尘缺陷，同时保证整线生产节拍连贯，匹配前端自动喷涂的输出效率。

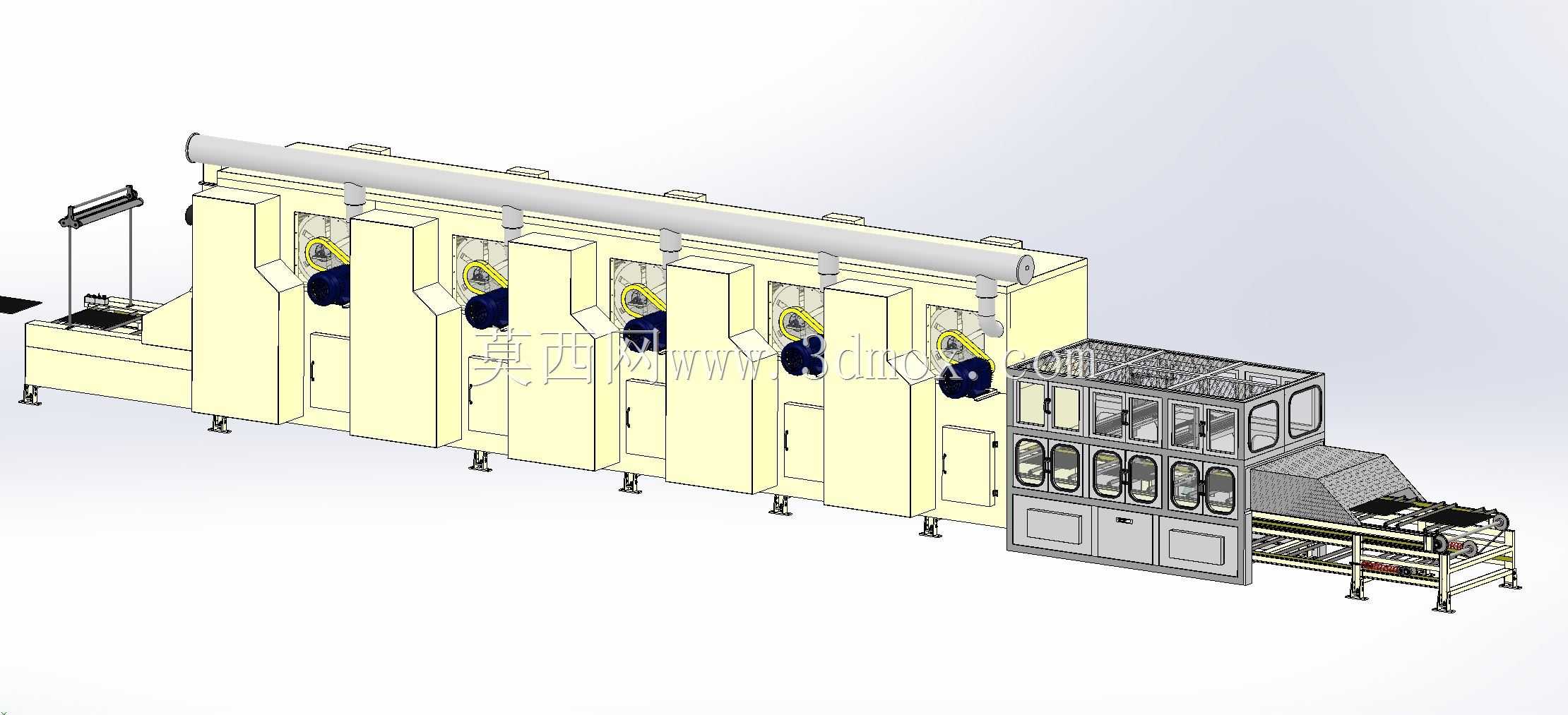

从结构设计逻辑来看，这套设备采用分段模块化思路搭建，前段衔接喷涂工位的过渡段做了半封闭防护，避免烘烤段的热气流倒灌影响喷涂室的风压平衡；多段烘烤腔体独立设置热风循环单元，每段腔体可根据漆面固化的不同阶段设置差异化温度，比如前段低温流平区控制在40-60℃，让漆面溶剂缓慢挥发避免针孔，中后段高温固化区可提升至80-120℃匹配油漆的固化温度要求，腔体顶部的排风总管统一收集挥发的漆雾与废气，对接车间废气处理系统。输送部分采用网带式输送结构，承托面平整且镂空率合适，既保证工件放置平稳，也能让热风从网带间隙穿过，保证工件底部漆面的受热均匀性，输送驱动端设置变频调速模块，可根据不同工件的漆膜厚度、固化要求调整线体运行速度，适配多品类工件的生产需求。

建模阶段先确定整线的安装边界，根据车间预留的工位长度、宽度、高度空间排布各段腔体位置，先绘制输送网带的主驱动轴、从动张紧轴、支撑导轨的骨架结构，确认输送面的水平度公差控制在每米0.5mm以内，避免工件运行过程中出现偏移；再逐个搭建烘烤腔体的壁板、保温层、检修门结构，壁板内部填充岩棉保温层减少热量散失，每段腔体侧面设置快开检修门，方便日常清理内部积漆、检修循环风机；后段的冷却段做了透明防护视窗，可实时观察工件出烤炉后的漆面状态，下方设置接渣盘承接掉落的漆渣与工件碎屑。整线的支撑脚全部采用可调脚杯结构，可适应车间地面的不平整度，安装时调整脚杯高度保证整线输送面水平，外接的热风管道、电气线路全部沿设备侧边的线槽排布，避免与运动部件干涉。建模完成后做全局干涉检查，确认输送网带运行全程无卡滞，检修门开启角度不影响周边通道，热风管道的转弯半径符合流体阻力要求，保证后续出图加工后可直接组装落地。
