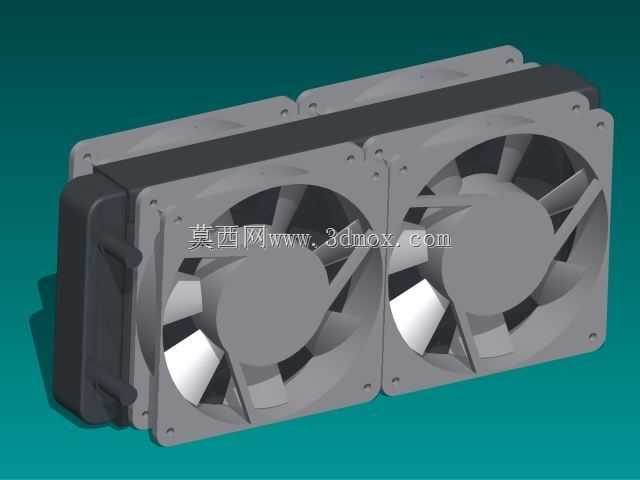

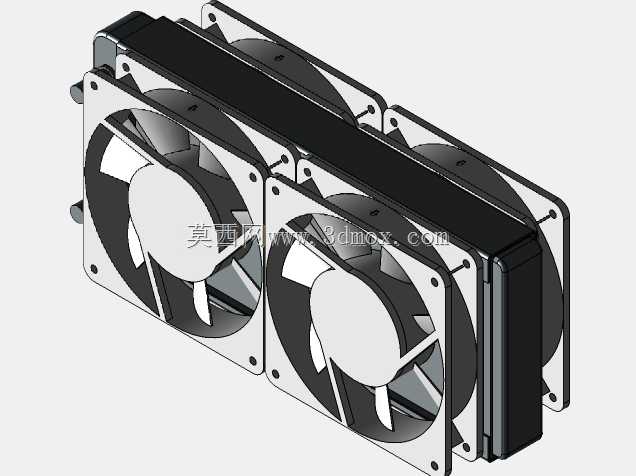

推拉式双风扇散热模组结构设计

这款推拉式双风扇散热结构，核心针对高功率密度电子设备、工业控制柜、小型液冷系统的散热需求设计，采用120mm规格风扇并联排布的结构，整体安装边界尺寸控制在240mm宽度范围内，适配标准19英寸机柜的局部安装位，也可直接嵌入到紧凑型工控机箱的散热风道中。从实际应用场景来看，这类双风扇推拉结构常被用在服务器局部热源强化散热、激光设备冷却回路风冷辅助、大功率变频模块的被动散热片强制风冷环节，相比单风扇结构，它能在相同风压下提升近一倍的通风量，同时双风扇冗余设计也能避免单风扇失效带来的设备过热停机风险。设计过程中，两个风扇采用同轴对齐的安装方式，中间预留的密封连接段采用硬质塑胶材质，既可以减少风道漏风损失，也能通过结构件的卡扣设计实现风扇的快速拆装，无需额外工具即可完成单风扇的更换维护。风扇安装框采用标准方型结构，四个角预留的安装孔位完全匹配行业通用120风扇的安装孔距，用户在替换原有单风扇散热结构时，无需重新加工安装面板，仅需调整固定支架的跨度即可完成适配。从功能特性上看，推拉式的气流组织形式，让进风侧风扇主动吸入冷空气，出风侧风扇主动抽出热空气，相比单风扇直吹的形式，能有效降低风道内的涡流损失，让气流更均匀地穿过散热鳍片或者冷排的换热区域，提升整体换热效率。结构设计时，特意将侧边的进出风接口做了阶梯式卡扣结构，可直接对接标准直径的通风软管，方便在密闭设备内部搭建独立的散热风道，避免设备内部的粉尘堆积问题。风扇的供电走线槽集成在侧边的连接结构上，走线时可将线材完全隐藏在结构件内部，既避免线材干扰扇叶转动，也能让整体外观更整洁，适配对外观整洁度有要求的商用设备内部装配需求。在安装边界的处理上，整体结构的厚度控制在单风扇厚度加中间连接段的最小尺寸，尽可能减少对设备内部空间的占用，同时安装耳的位置做了加厚处理，避免长期运行的振动导致安装位开裂，适配工业场景下长时间连续运行的可靠性要求。
