制药实验室恒温水浴结构设计

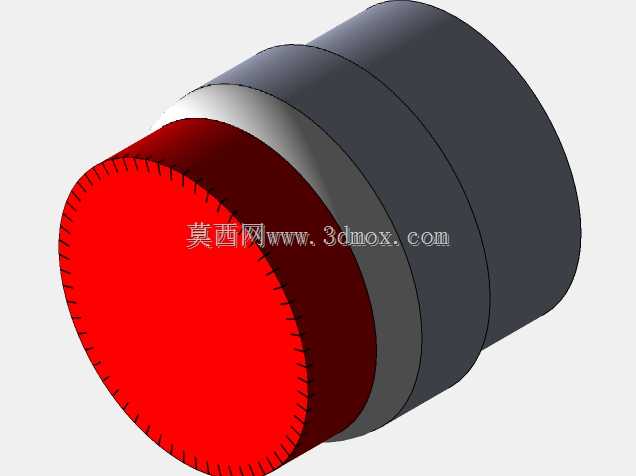

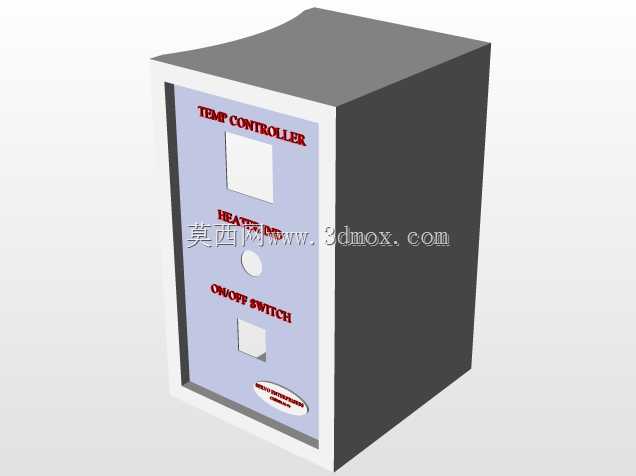

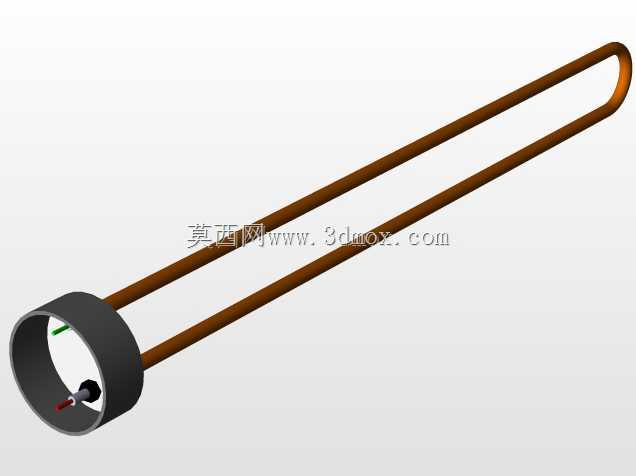

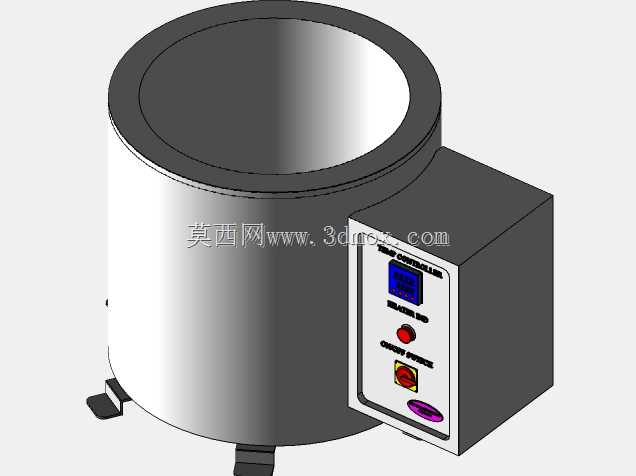

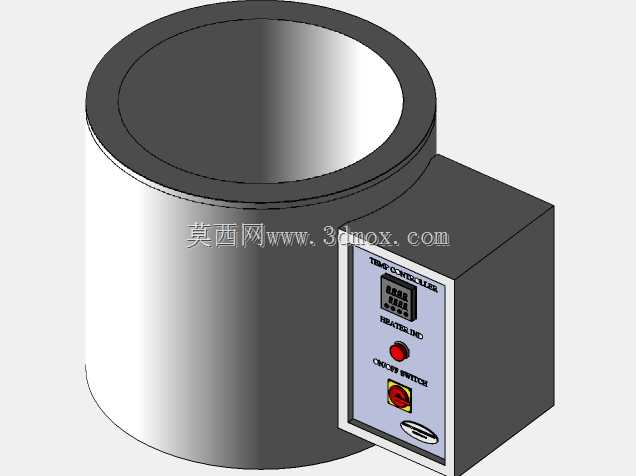

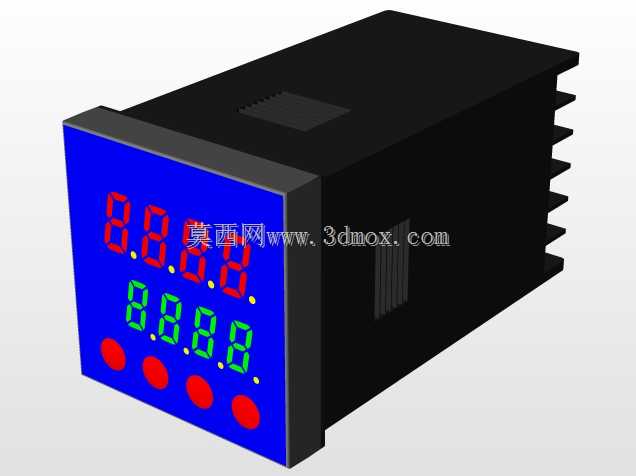

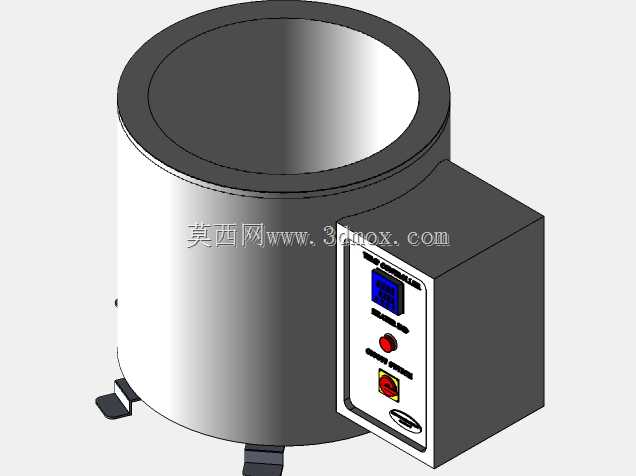

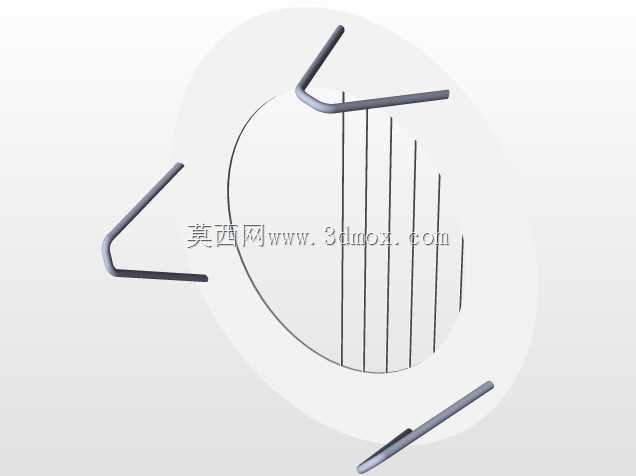

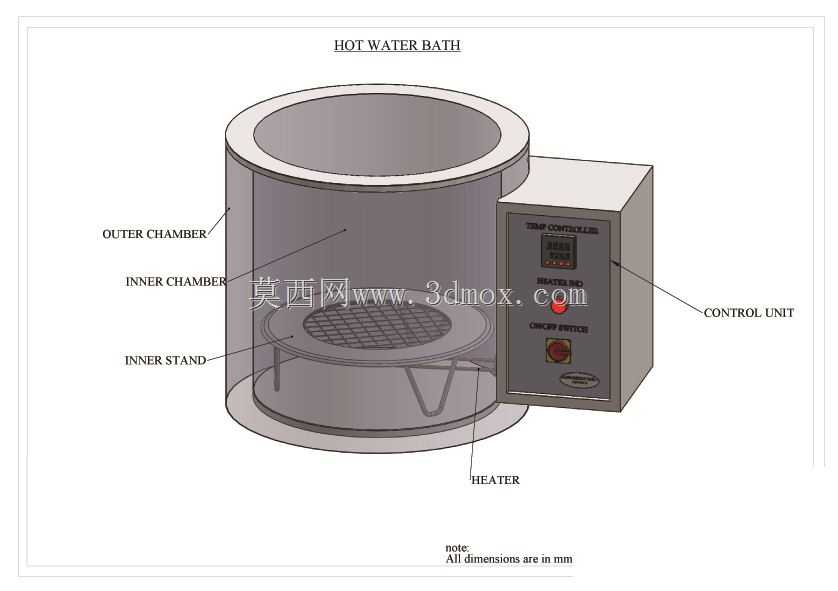

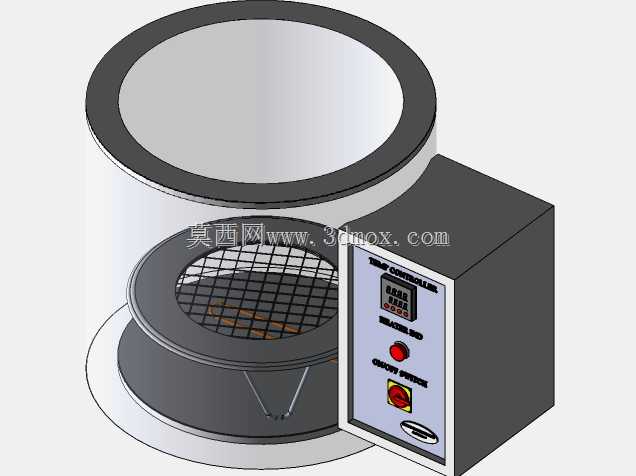

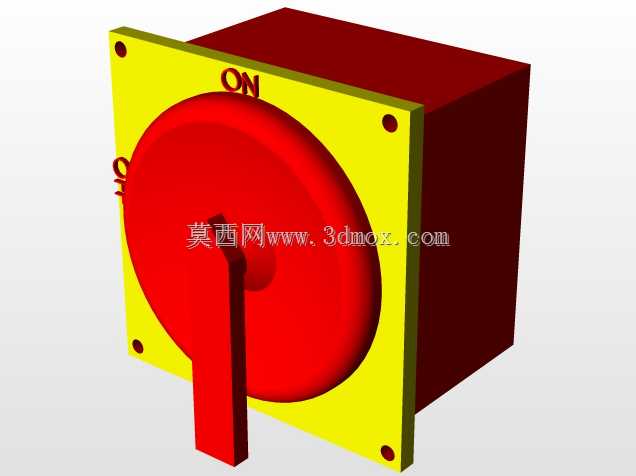

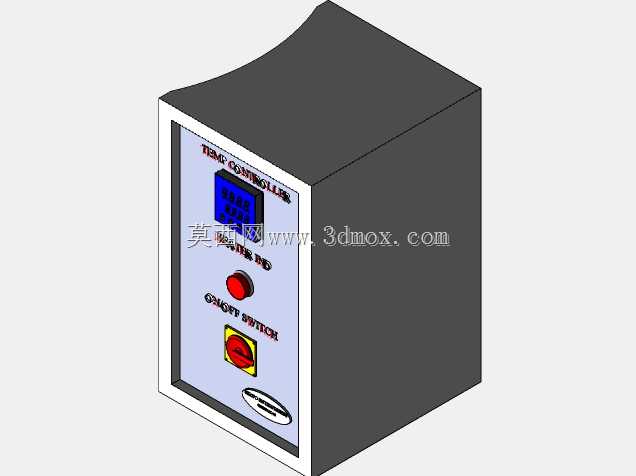

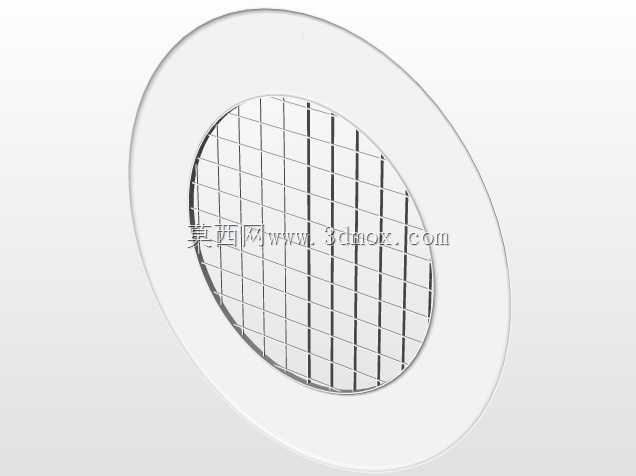

这款恒温水浴装置主要面向制药行业实验室场景设计，可满足样品恒温孵育、试剂预热、温控反应等常规实验操作需求，是药物研发、质检环节常用的基础温控设备。从结构设计来看，整体采用双层腔体结构，外层腔体作为保温隔热层，减少内部热量向外散失，降低设备运行过程中的能耗，同时避免外壳温度过高带来的操作烫伤风险；内层腔体直接盛装传热介质，底部设置支架结构，用于承放实验容器，支架采用镂空网格设计，既保证容器放置平稳，又能让加热后的介质充分接触容器底部与侧壁，提升热交换效率。加热组件布置在内腔底部区域，可实现介质的均匀受热，避免局部温度过高导致介质沸腾不均或者样品局部过热的问题。侧边集成的控制单元独立于腔体设置，与腔体之间做隔热隔断处理，避免腔体热量传导至控制模块影响电子元器件的使用寿命与温控精度，控制单元集成温度显示、参数调节、开关控制等功能模块，操作面板布局简洁，符合实验室人员的常规操作习惯。设计过程中充分考虑实验室台面安装的边界要求，整体外形采用圆柱腔体搭配侧边方形控制箱的组合结构，圆柱腔体直径控制在常规实验台可容纳的尺寸范围内，控制箱突出于腔体侧边，不会额外占用过多台面纵深空间，设备底部做平整处理，可直接平稳放置在标准实验台面上，无需额外的固定安装结构。在功能设计上，该装置除可使用水作为传热介质完成水浴加热外，更换适配的高温传热介质也可实现油浴工况的使用需求，覆盖实验室常用的中低温恒温加热场景，腔体的敞口设计适配不同规格的烧杯、烧瓶等常规实验容器，无需额外定制适配夹具，日常使用过程中内层腔体可直接接触介质，表面做光滑处理，方便使用后的清洁与介质更换，减少实验残留带来的交叉污染风险。结构建模过程中对各部件的装配间隙做了合理预留，外层腔体与内层腔体之间的保温层厚度经过热传导仿真校核，可保证在最高工作温度下，外壳温度处于安全操作范围内，加热组件与腔体底部的安装位置做了密封处理，避免介质渗漏引发的电路安全问题，控制单元与腔体的连接部位做走线密封与隔热处理，兼顾电气安全与结构可靠性。
