微型三模电动注塑成型设备结构设计

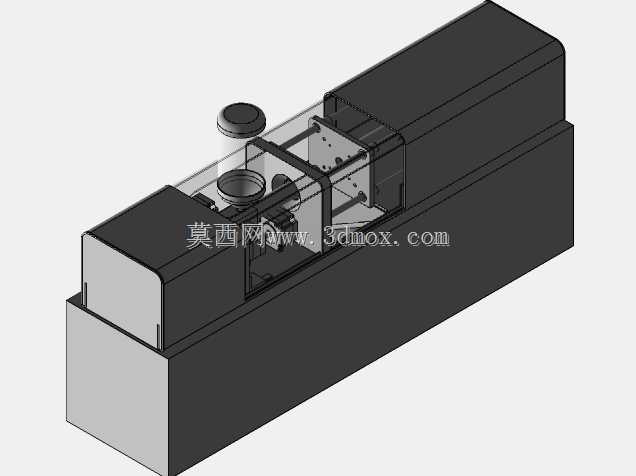

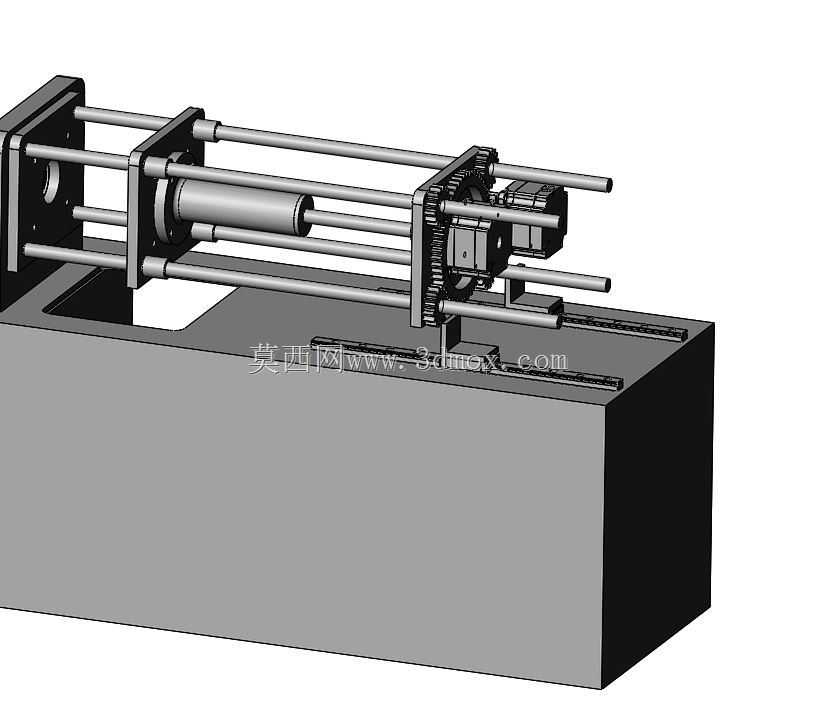

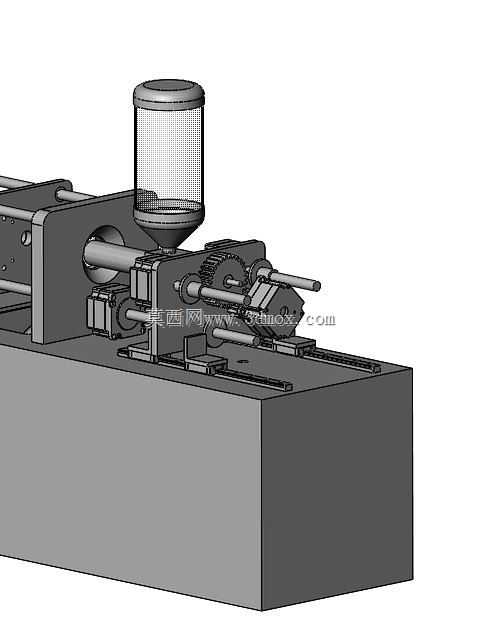

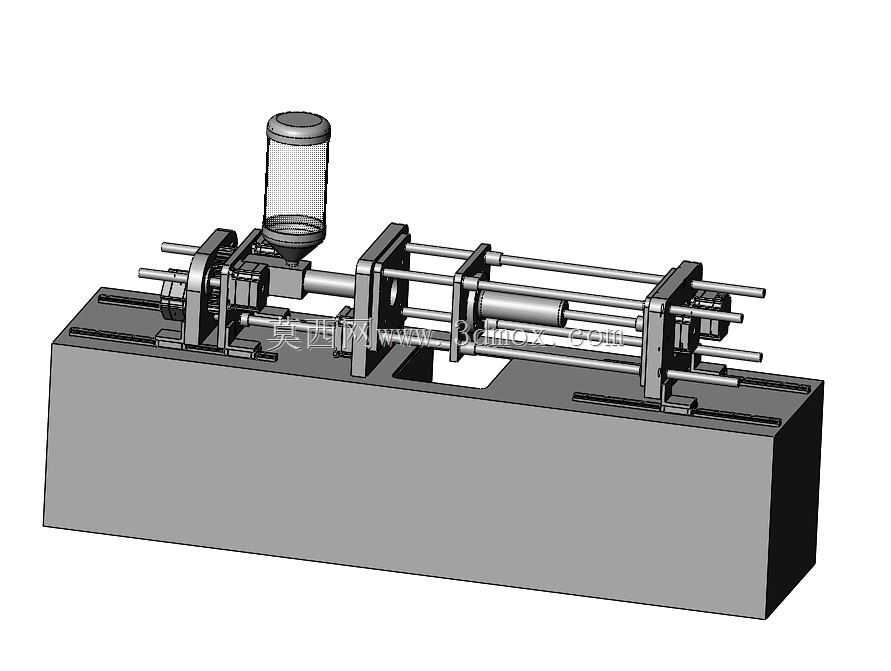

在小批量精密塑件试制、实验室高分子材料成型研发、小型精密塑胶零件打样场景中，这类微型电动注塑设备的应用占比正逐年提升，不同于大型量产注塑机的大吨位、长行程设计，该设备针对小尺寸塑件的成型需求做了全链路的结构优化，能够适配多品种小批量的柔性生产需求，尤其适合科研院所材料配方验证、小型加工门店定制件生产、创客团队手板件快速成型等场景，无需配套大型冷却水塔、大功率供电回路，普通民用供电即可驱动，部署门槛极低。从功能实现逻辑来看，设备采用电动驱动的注射与合模结构，摒弃了传统小型注塑机常用的气动或液压驱动方案，避免了液压油泄漏污染、气动压力不稳定导致的成型缺陷问题，合模单元采用三模位结构设计，可同步完成合模、注射、冷却、开模取件的工序衔接，相比单模位微型注塑机，单件成型周期可缩短近四成，针对最小成型厚度100毫米的模位空间，可适配常规小型精密模具的安装需求，最大110毫米的开模行程能够满足带侧向抽芯结构的小型模具开模取件要求，不会出现开模行程不足导致的塑件顶出刮伤问题。注射单元的参数设计完全匹配小型塑件的熔胶注射需求，20毫米的注射行程搭配16毫米直径的注射螺杆，能够精准控制每次注射的熔胶量，避免熔胶过量导致的飞边、缺料等成型缺陷，30毫米的总冲程式设计兼顾了熔胶塑化行程与注射保压行程的分配，在保证熔胶充分塑化的前提下，能够提供足够的保压压力补缩，减少塑件的收缩变形问题。从结构设计思路来看，整机采用卧式布局，将注射单元、合模单元、驱动单元集成在同一一体式机座上，机座采用箱式焊接结构，内部预留驱动电机、传动组件、控制元件的安装空间，外部做平整化处理，减少外露管线的安全隐患，同时整机的安装边界紧凑，无需预留过大的操作维护空间，普通工作台面即可放置使用。合模机构采用直线导轨导向，保证动模板移动的平行度，避免合模过程中出现模板偏斜导致的模具磨损、塑件飞边问题，注射单元的料筒采用分段式加热结构，可根据不同塑料原料的熔融特性调整各段加热温度，适配PP、ABS、PC等多种常用热塑性塑料的成型需求，料筒前端搭配可快速更换的喷嘴结构，针对不同模具的浇口形式可快速适配更换，减少换模调试的辅助时间。设备的操作侧预留了足够的操作空间，取件、模具安装、参数调试的操作路径无干涉，安全防护结构采用透明防护板搭配安全联锁开关，合模过程中防护板未关闭到位时设备无法启动合模动作，避免操作过程中的安全隐患，整体结构设计完全围绕小型化、精密化、易操作的核心需求展开，没有冗余的功能结构，所有结构设计都服务于小尺寸塑件的稳定成型需求。
