旋转式双工位水平焊接工装设备

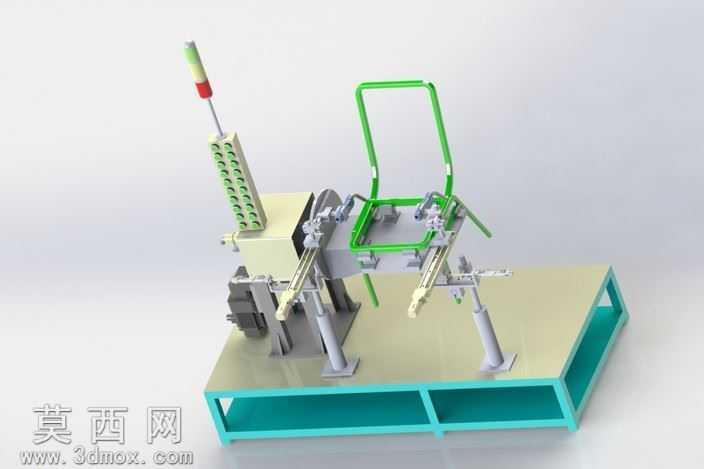

本模型为旋转式双工位水平焊接作业工装设备，整体采用三维参数化建模完成，从底层机架到上部执行机构均按照实际生产装配逻辑搭建，各部件间的装配约束完全匹配真实机械运动关系，可直观演示工位旋转、夹具定位的完整动作流程。建模过程中对机架部分采用方通焊接框架的结构逻辑进行还原，底部机架设置分层置物腔体，台面采用加厚钢板结构设计，兼顾承重能力与作业稳定性，机架边缘做圆角过渡处理，避免尖锐棱角带来的安全隐患。上部作业单元采用对称双工位布局，核心旋转轴系搭配伺服驱动安装位，可实现工位间的精准角度切换，配合两侧的定位夹具组件，能够完成待加工工件的快速装夹与定位，夹具部分设置可调节压头与定位销结构，适配对应规格工件的装夹需求，装夹位置经过反复校核，保证焊接作业时工件无位移、无晃动。设备一侧设置三色警示灯安装立柱，搭配多回路接线端子排安装位，预留电气控制系统的安装空间，符合自动化焊接工位的电气布局规范。渲染阶段针对不同部件赋予对应材质属性，机架框架采用哑光青绿色喷塑材质，金属立柱、夹具组件采用不锈钢拉丝与镀锌钢材质区分，操作扶手采用亮绿色防滑包胶材质，警示灯按照标准工业配色设置红、黄、绿三段显示区域，台面做金属磨砂质感处理，整体渲染效果贴近真实工业设备的视觉表现。设计思路围绕提升焊接作业效率展开，双工位旋转布局可实现一个工位焊接作业的同时，另一工位完成工件上下料操作，大幅减少设备等待空程时间，水平作业姿态适配人工或自动焊枪的操作角度，降低作业人员操作强度，整体结构紧凑，各功能模块分区明确，既满足焊接作业的精度要求，也兼顾设备日常维护的便利性，所有易损部件均设计为快拆结构，可快速完成更换调试。
