封闭式工业激光打标设备三维结构设计

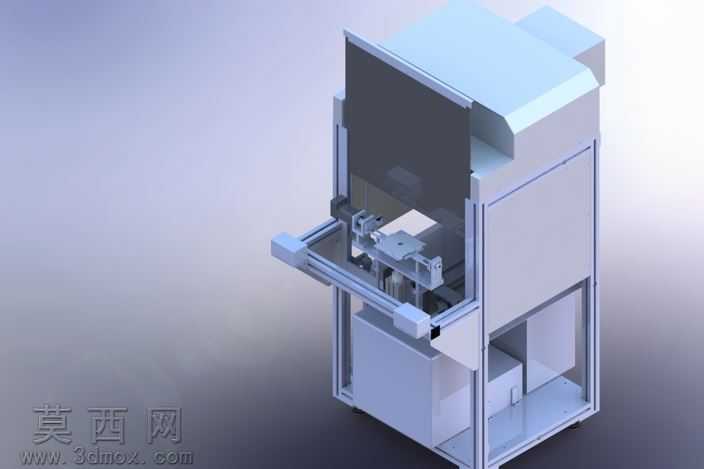

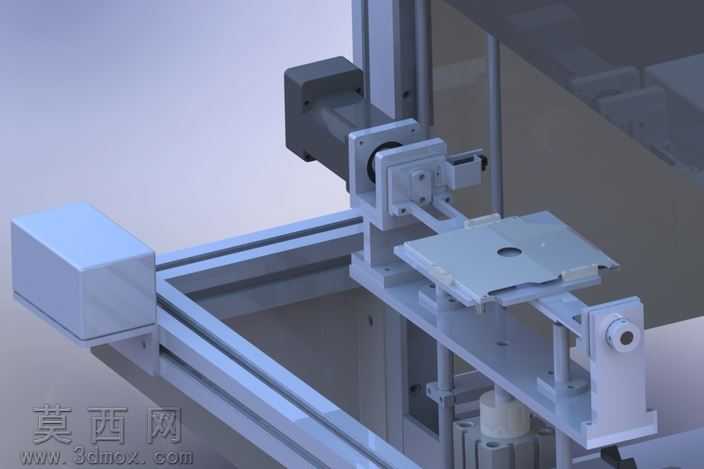

本作品为封闭式工业激光打标设备的三维建模设计，整体采用立式柜式机架结构，在三维建模过程中严格遵循工业设备人机工程学与实际加工装配逻辑，对设备各功能模块进行了1:1比例的精细化还原。建模阶段首先搭建整体框架结构，底部采用带脚轮的柜体基座，预留了激光发生器、电控系统、散热组件的安装腔体，基座上层为加工操作腔体，腔体正面设置可开合的防护门结构，既能够阻挡激光散射保障操作安全，也可通过透明防护区域观察内部打标状态，操作台面采用抽拉式导轨结构设计，方便工件的上下料与定位装夹。建模过程中对设备的细节结构进行了完整还原，包括台面的工件定位夹具、激光发射头的升降调节模组、腔体内部的排烟除尘接口、柜体侧面的操作按钮与检修门、顶部的激光光路防护外罩等结构，所有零部件的装配关系均按照实际设备的连接逻辑进行约束，不存在干涉错位问题。材质渲染阶段，针对不同部件的实际材质进行了区分设置，机架外罩采用哑光白色工业烤漆材质，操作台面与金属框架采用拉丝不锈钢材质，防护门采用半透明深色亚克力材质，脚轮采用黑色耐磨橡胶搭配金属支架材质，按钮与标识件采用对应功能的色彩区分，整体渲染效果还原了工业设备的真实质感，光影设置采用工作室柔光环境，清晰展现设备的结构层次与细节特征。设计思路上，该封闭式激光打标机结构兼顾了操作安全性、维护便捷性与加工精度，封闭腔体可有效避免激光辐射对操作人员的伤害，底部柜体集成所有电气与动力组件，大幅缩减设备占地面积，抽拉式工作台适配不同尺寸工件的打标需求，升降式激光头模组可实现不同焦距的调节，满足不同材质、不同深度的打标加工需求，整体结构紧凑合理，符合工业现场的实际使用要求，可用于设备结构验证、装配工艺指导、产品展示宣传等多个场景。
