带有限元分析的冠脉介入支撑支架结构

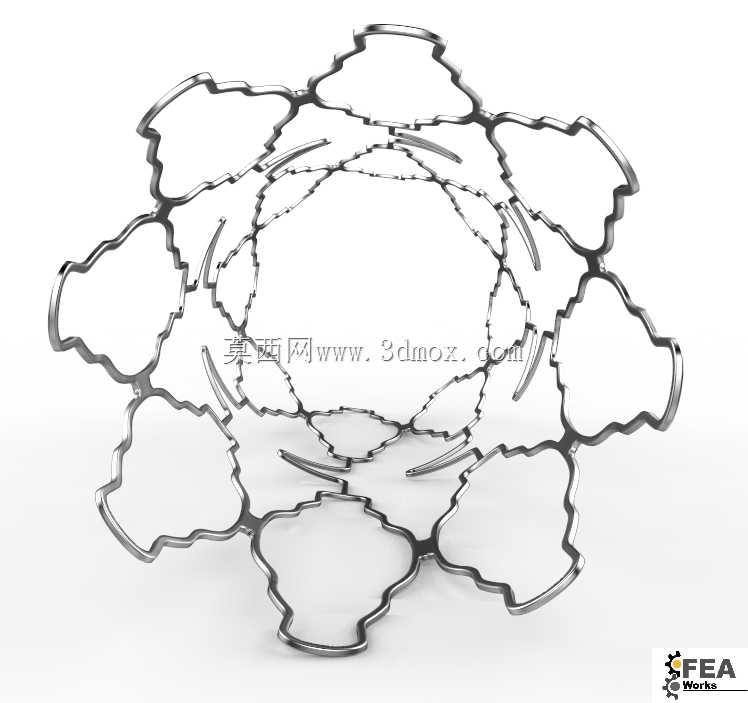

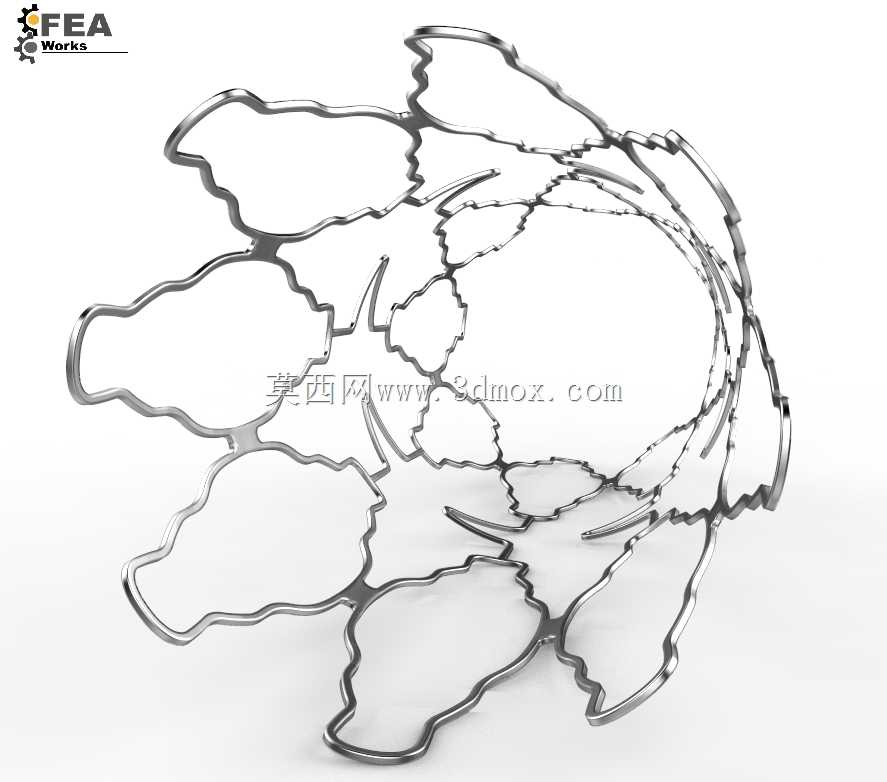

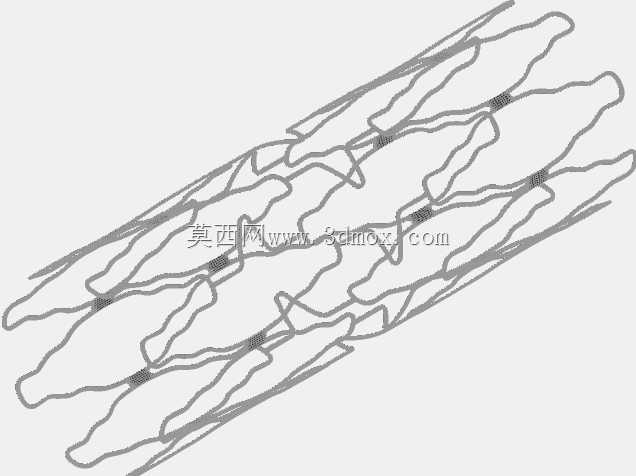

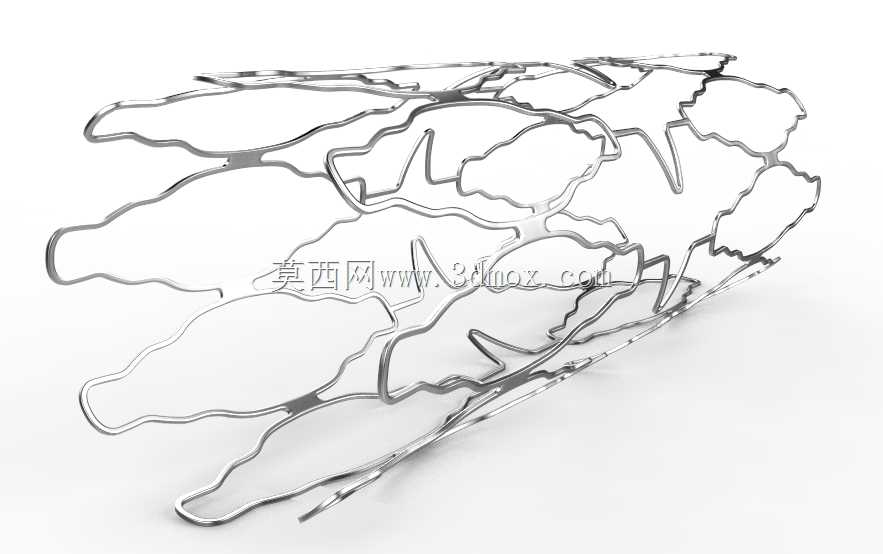

这款冠脉介入用的支撑支架，核心应用场景是经皮冠状动脉介入治疗手术中，针对血管狭窄、堵塞的病变段提供径向支撑力，撑开狭窄的血管腔道，保障心肌供血通路的通畅，是冠脉介入手术里的核心植入构件。从结构设计逻辑来看，整体采用闭环式波浪形网状环带连接结构，每一圈支撑单元都做了圆弧过渡的波浪形轮廓，相邻支撑环之间通过细连接筋衔接，这种结构首先能保证支架压握在球囊导管上时可以均匀收缩到极小的外径，适配介入导管的输送尺寸要求，顺利通过迂曲的冠脉血管通路到达病变位置；当球囊扩张时，每个波浪单元可以均匀向外展开，不会出现局部应力集中导致的结构断裂，也能保证扩张后贴壁性能良好，和血管内壁贴合均匀，减少对血管内膜的局部压迫损伤。设计过程中通过有限元分析对每个结构单元做了力学仿真验证，重点校核了扩张过程中的应力分布、扩张后的径向支撑强度、以及压握状态下的形变回弹特性，调整了波浪单元的曲率半径、连接筋的宽度与厚度参数，平衡支撑力与柔顺性之间的矛盾——如果支撑刚度过高，会导致支架顺应血管弯曲的能力变差，长期植入后容易刺激血管内膜增生；如果刚度过低，则无法有效抵抗血管壁的弹性回缩，出现术后再狭窄的问题。从安装边界来看，支架压握状态下的外径适配常规冠脉介入球囊导管的装载尺寸，扩张后可覆盖临床常用的冠脉血管直径范围，轴向长度适配单段局限病变的支撑需求，结构的网孔大小也经过优化，既保证扩张时的结构均匀形变，也不会因为网孔过大导致血管壁组织疝入，同时兼顾后续内皮化的覆盖需求。整个支架的边缘都做了圆弧钝化处理，避免压握、扩张以及输送过程中出现尖锐边缘划伤导管或者血管壁，连接筋的走向也顺着支架弯曲的形变方向设计，在经过迂曲血管段时可以随血管走向灵活弯曲，不会出现结构翘起的情况。有限元分析环节覆盖了支架从压握、输送到扩张释放、长期受血管壁回弹力作用的全工况力学模拟，对每个节点的应力、应变数据做了迭代优化，确保结构在满足支撑强度要求的前提下，尽可能降低材料的疲劳风险，适配植入后长期的血管搏动受力环境。
