单累积通风呼吸执行机构V3结构设计

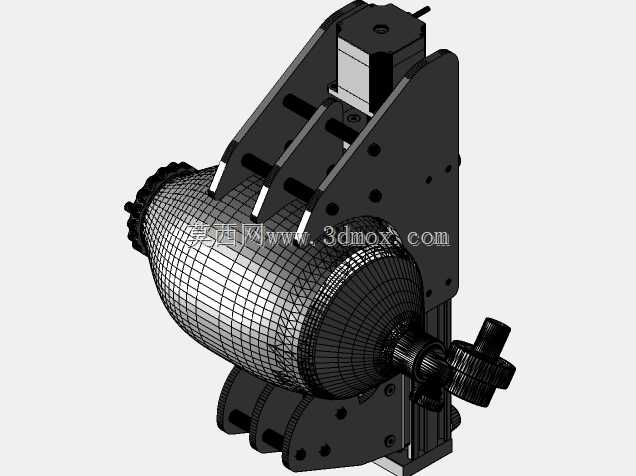

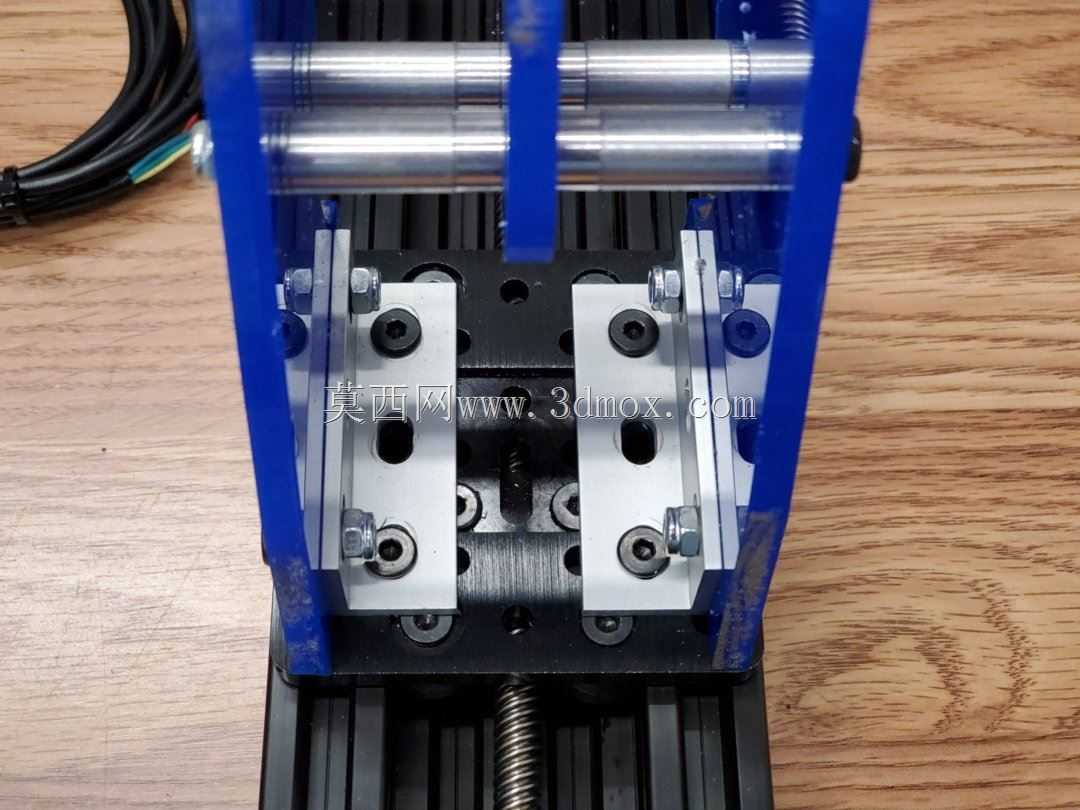

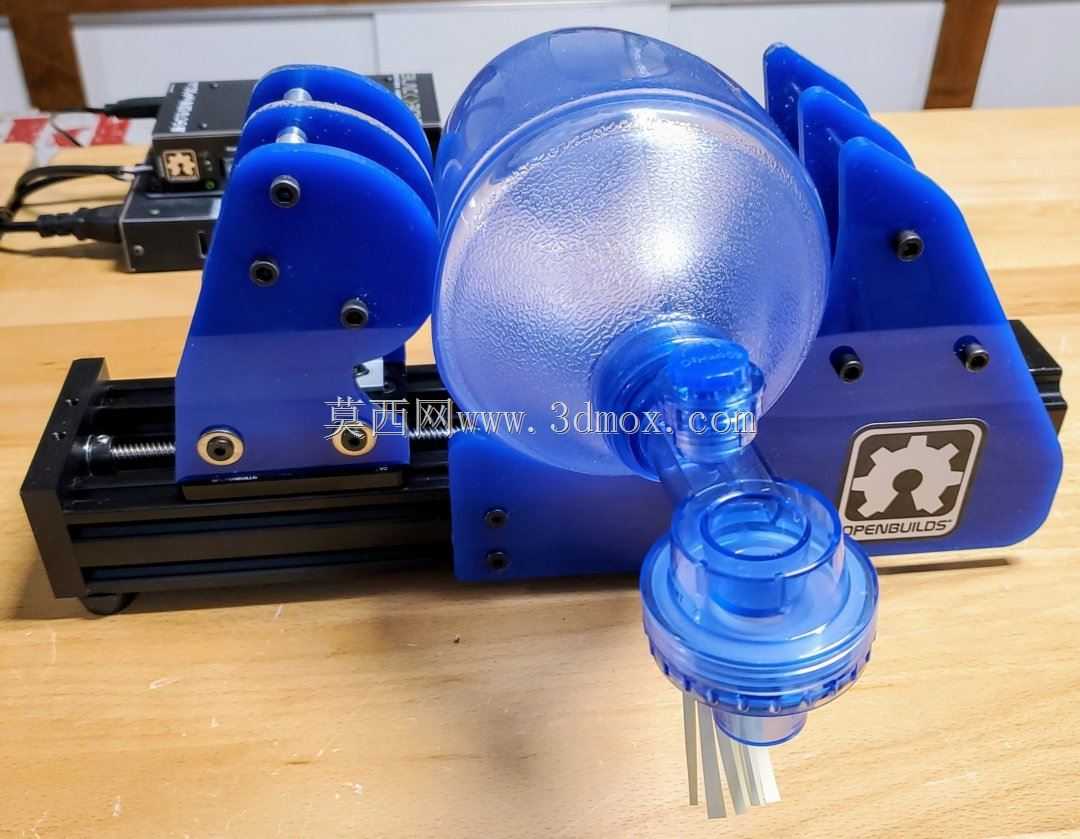

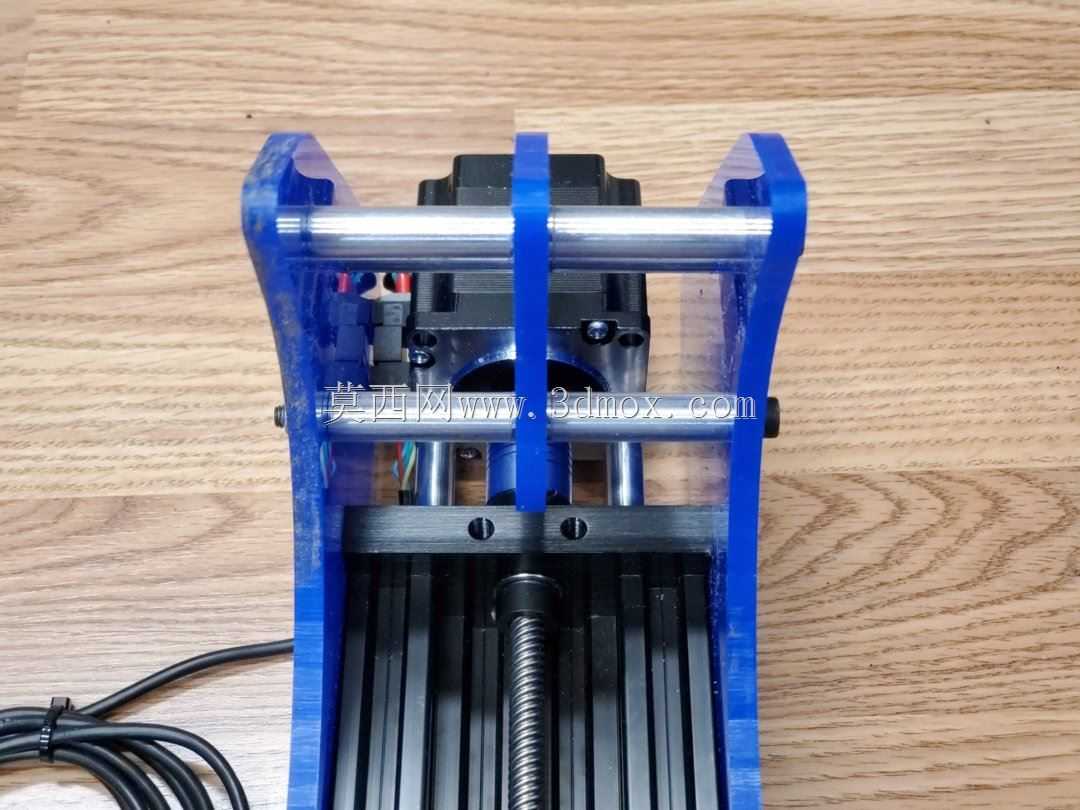

这款通风执行结构的设计初衷，是面向简易呼吸辅助场景的低成本快速搭建需求，可适配临时应急通风、小型呼吸辅助装置的功能实现，也可用于教学场景下的机械传动演示，让学习者直观理解线性驱动与夹持定位的配合逻辑。结构主体采用两侧对称的蓝色夹持支架作为核心承载部件，支架通过螺栓紧固在底部的线性导轨滑台上，滑台内置丝杆传动副，可实现两侧支架的同步对向移动，适配不同直径的储液/通气容器装夹需求，图中适配的是常见的大容量透明塑料储气瓶，瓶口位置对接定制的蓝色塑料通气接头，可直接连接通用呼吸管路实现气路导通。设计阶段充分考虑了搭建的灵活性，两侧支架的安装角度可根据实际装夹需求调整，预留的触摸屏安装位可直接固定小型触控显示屏，用于驱动参数的实时调整与运行状态显示，无需额外外置控制盒，大幅压缩整体安装占用空间。驱动端可适配单轴独立驱动单元，无需复杂的多轴协同控制程序，降低了电控部分的调试门槛，即使是机械从业者也可快速完成接线与调试工作。早期验证阶段曾在结构上加装露头上部件用于固定袋子颈部，经过多轮迭代测试后发现，优化支架内侧的弧形夹持面弧度后，无需额外固定部件即可实现容器的稳定装夹，减少了零件数量与装配工序。核心驱动采用250C型梁致动器，搭配12英寸见方的亚克力安装基板，基板预留了通用的安装孔位，可直接固定在标准工作台面或者铝型材机架上，安装边界清晰，无需额外定制转接板即可完成整机装配。夹持支架的内侧做了圆弧过渡处理，避免装夹过程中对塑料容器外壁造成刮损，同时增大接触摩擦力，保证通气过程中容器不会出现移位漏气的情况。气路接头采用标准的阶梯式插接结构，可适配不同内径的通气软管，无需额外转接头即可完成气路连接，整体结构没有复杂的异形零件，大部分结构件可通过3D打印或者亚克力切割快速制作，适合小批量快速试制场景，也方便后期根据实际使用需求对局部结构进行快速修改调整。
