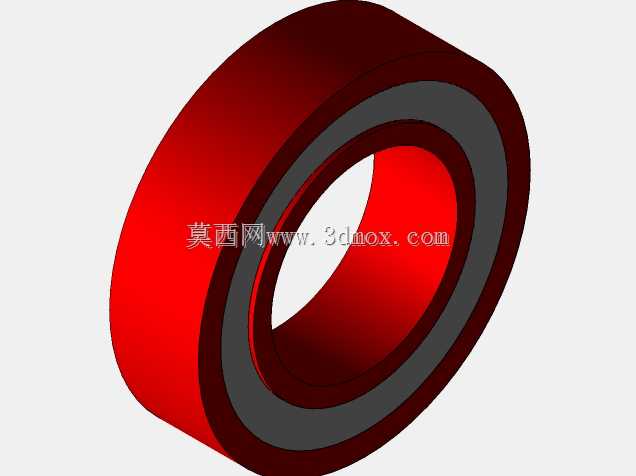

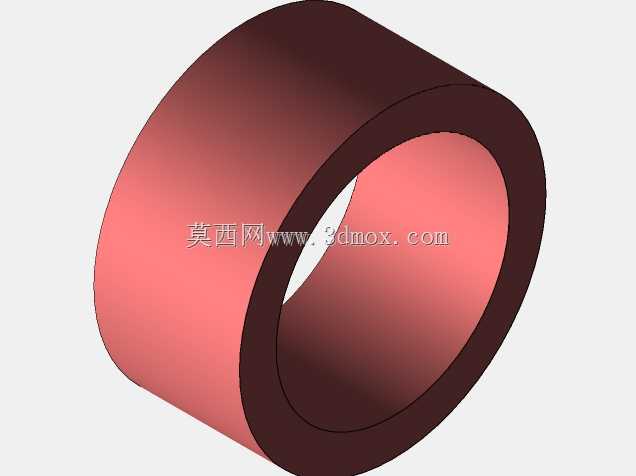

带红色包覆层环形密封轴承结构

　　这类带外包覆层的环形回转零件，常应用在有介质隔离需求的回转支承场景中，比如化工搅拌设备的转轴穿舱位置、纺织机械的导辊端部支承、食品输送线的从动轮支承位，外层的红色包覆层多为耐油耐腐的弹性体材质，直接和安装座孔过盈配合，不需要额外加装密封圈，就能阻断外部粉尘、喷淋水、加工碎屑进入内部滚动摩擦副，相比常规裸露轴承，能减少设备日常维护的密封件更换频次，在有清洁要求的食品加工场景，包覆层还能避免金属轴承本体直接接触输送物料，满足卫生级接触要求。

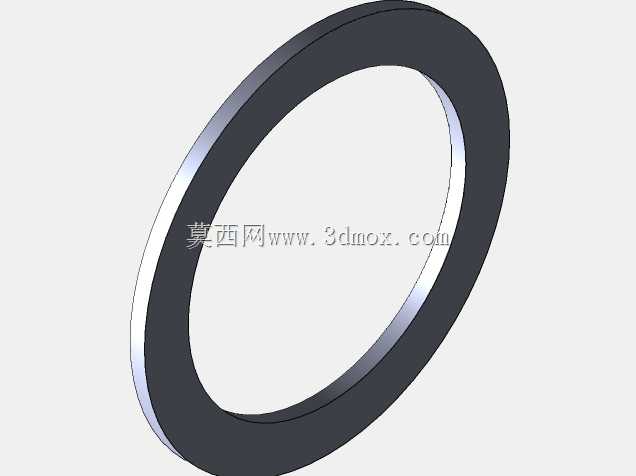

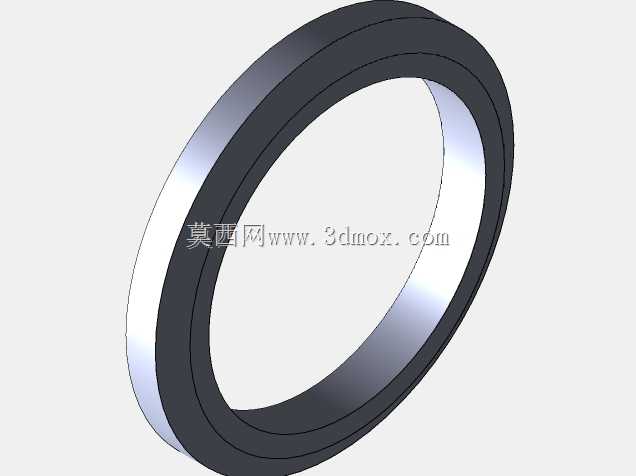

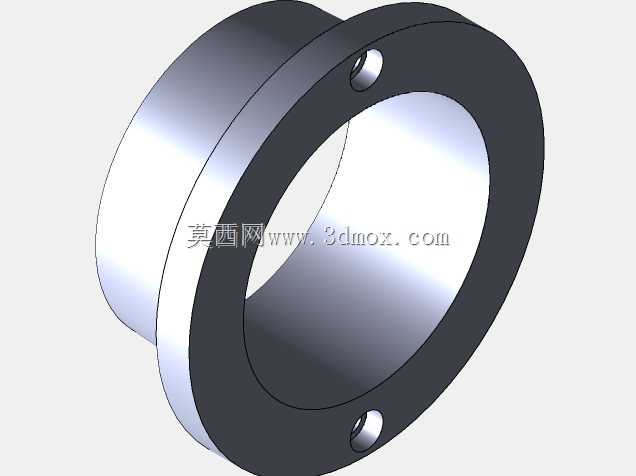

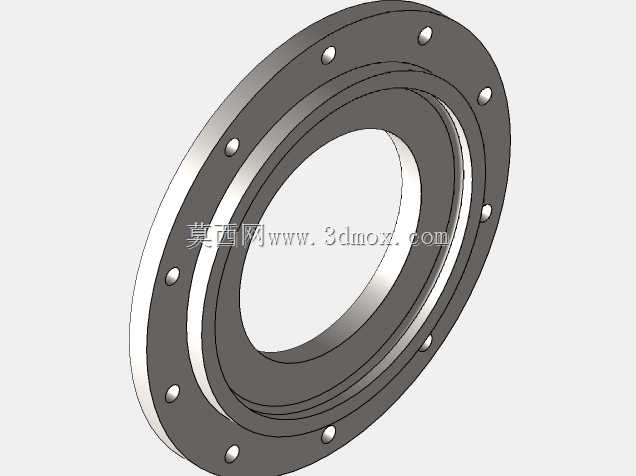

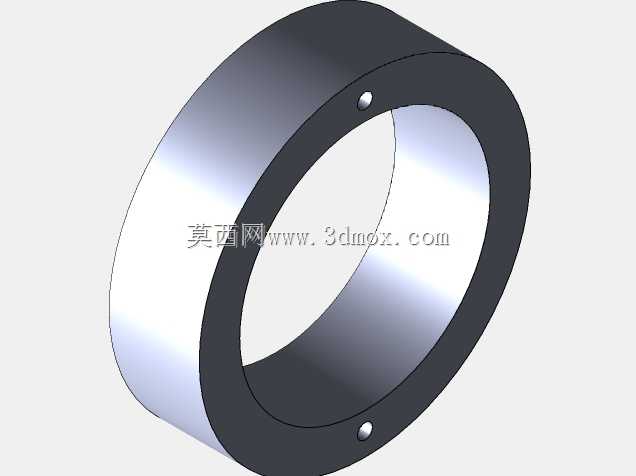

　　从结构设计逻辑来看，这个零件的内层是标准滚动轴承的金属基体，中间的深灰色环层是粘接缓冲层，作用是让外层弹性包覆层和金属内圈、外圈牢固结合，避免轴承回转时包覆层和金属外圈出现相对滑动，外层红色包覆层的外径公差按照H7过盈配合设计，和安装座孔装配后能形成静密封面，内孔和转轴采用k6过渡配合，保证轴承内圈和转轴同步回转，不会出现跑内圈的磨损问题。整个零件的轴向宽度比同内径的标准深沟球轴承宽15%左右，额外的宽度一方面给包覆层提供足够的轴向密封接触长度，另一方面也能提升径向承载能力，适配有一定径向冲击的工况，比如农业机械的割台转轴、小型输送线的张紧轮位置。

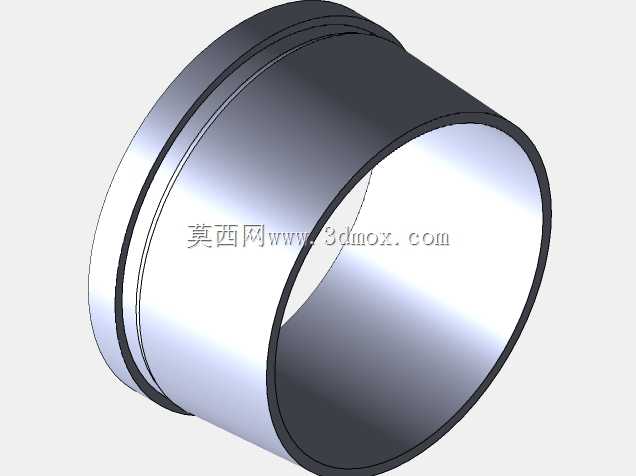

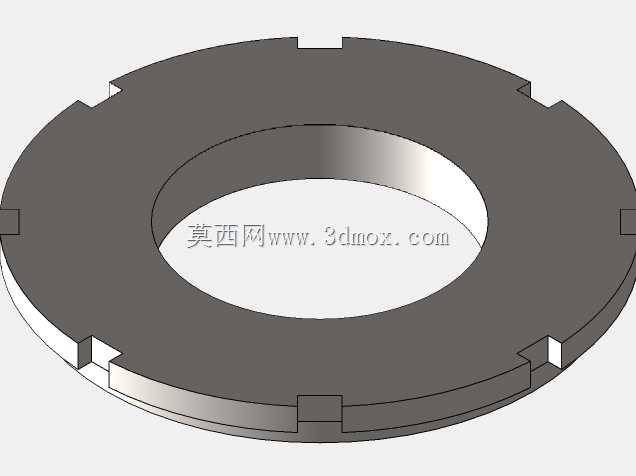

　　建模过程中需要注意几个关键边界：首先是包覆层和金属外圈的结合面不能做光滑圆柱面，要在外圈外圆加工出周向的环形凹槽，让弹性体材料注塑时嵌入凹槽，形成机械锁合，避免长期回转后包覆层脱胶；其次是包覆层的两端面要比金属轴承的两端面各突出0.2mm，装配时这个突出量被安装座的端面压合，能形成端面密封，阻挡轴向方向的杂质侵入；内孔的倒角按照1×45°设计，方便转轴装配时导入，不会刮伤转轴表面，也不会破坏内圈的热处理层。

　　实际选型使用时，要注意安装座的孔壁粗糙度不能高于Ra1.6，否则过盈装配时会刮伤包覆层表面，破坏密封效果，装配时不能直接敲击轴承内圈，要通过压套均匀压在外圈包覆层端面，避免包覆层和金属外圈出现错位。这类零件的工作转速上限比同规格标准轴承低20%左右，因为外层包覆层的散热性能比金属差，高速回转时热量积累会加速弹性体老化，所以更适合中低速回转的工况，转速一般不超过1500r/min，环境温度范围在-20℃到80℃之间，适配大部分通用工业场景的使用要求。

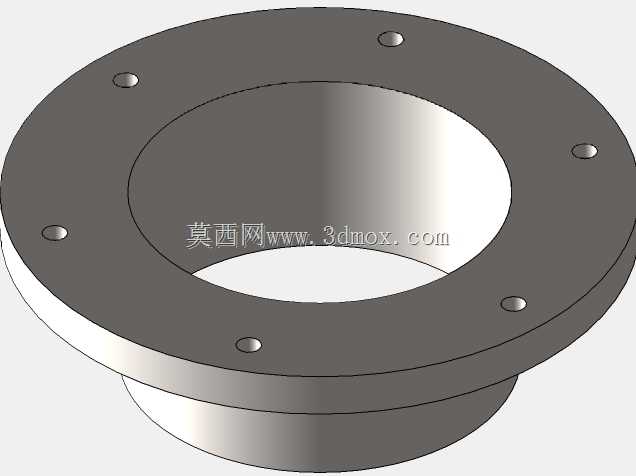

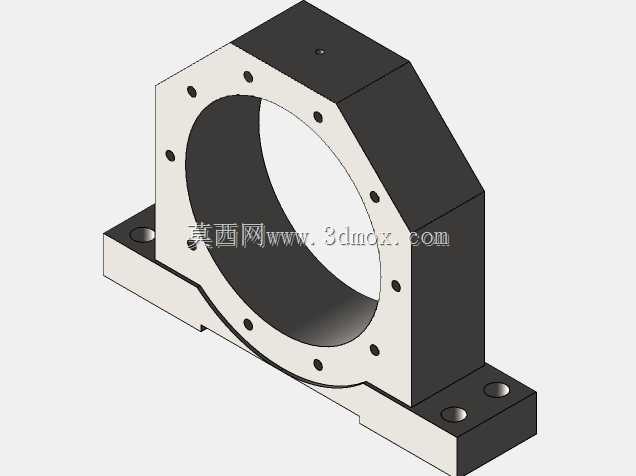

　　在做配套结构设计时，安装座的孔深要比零件的轴向宽度小0.1mm，这样装配后两端的包覆层突出量能被压紧，实现可靠的端面密封，不需要额外加装端盖或者密封垫片，能简化安装座的结构设计，减少零件数量，降低整体装配成本。如果应用在有化学腐蚀的场景，只需要更换外层包覆层的材质，比如换成氟橡胶材质，就能适配弱酸弱碱的工作环境，内部的轴承基体不需要改动，具备很强的场景适配性。
