多楔带轮传动零件结构设计

　　这类多楔带轮结构，在中小功率传动场景里应用十分广泛，从普通机床的辅助传动系统，到轻工设备的动力传输单元，再到小型风机、输送线的驱动端，都能见到这类零件的身影。它的核心作用是通过轮面的多道环形楔槽，和配套的多楔带内侧楔齿紧密啮合，把电机端输出的扭矩平稳传递到从动轴端，相比普通平带轮，它的传动比更稳定，打滑率更低，相同轮径下能传递的扭矩更大，同时运转时的振动和噪声也更小，很适合对传动平稳性有一定要求的中高速传动工况。

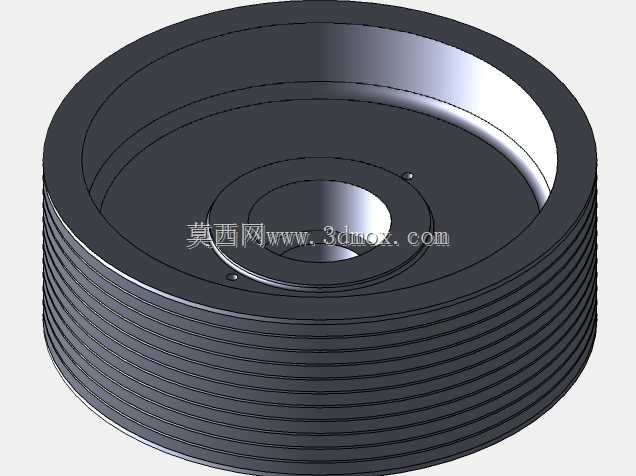

　　从结构设计思路来看，这个轮体采用了整体式的盘类结构，中心设置了和传动轴配合的安装轴孔，轴孔周边预留了紧定螺钉的安装点位，方便装配时把带轮和转轴牢牢锁止，避免运转过程中出现周向打滑或者轴向窜动。轮体的外圈均匀分布了多道等距的楔槽，槽型的角度和深度都严格匹配对应规格的多楔带参数，保证带齿和槽面能实现全接触面贴合，减少局部应力集中，延长带和轮的使用寿命。轮体的内侧做了环形的减重空腔设计，在保证整体结构强度、满足高速旋转时动平衡要求的前提下，尽可能降低轮体自身的重量，减少转轴的负载，同时也能节省加工原材料，降低零件的生产制造成本。

　　在实际选型和安装边界上，这类带轮的安装需要注意几个核心尺寸的匹配：首先是中心轴孔的直径公差，必须和配套的传动轴径保持合理的过渡配合，公差过大会导致装配后同轴度偏差，运转时产生径向跳动，公差过小则会增加装配难度，甚至装配时挤裂轮体；其次是轮槽的基准直径要和设计的传动比匹配，不能随意更改轮径，否则会导致传动比偏差，影响从动端的转速输出；另外安装时要保证带轮的端面和转轴轴线保持垂直，偏差过大会导致多楔带在运转过程中出现偏磨，甚至从轮槽中脱出。轮体的轴向宽度要比配套多楔带的有效宽度略大，留出一定的安装调整余量，方便装配时调整带的张紧度，同时也能避免带在运转过程中因为轻微窜动蹭到轮体两侧的挡边。

　　从加工工艺的角度来看，这个带轮的结构设计也充分考虑了量产加工的便利性，轮体的外轮廓都是回转体结构，普通车床就能完成粗加工，外圈的楔槽可以用成型车刀一次走刀加工完成，不需要复杂的多工序装夹，中心轴孔和紧定螺钉孔也只需要钻床和镗床就能完成加工，整体加工难度低，适合批量生产。在实际使用过程中，这类带轮的楔槽表面不需要做过高的表面粗糙度处理，适当的粗糙度反而能增加和带面的摩擦力，提升传动效率，但要注意槽面不能有明显的加工毛刺或者凸起，否则会加速多楔带的磨损，缩短传动带的更换周期。另外轮体在加工完成后需要做简单的动平衡校正，尤其是用于转速超过1500转每分钟的传动场景时，动平衡等级要满足对应的使用要求，避免高速运转时产生过大的振动，影响整个传动系统的稳定性。
