带轮毂式传动链轮结构设计

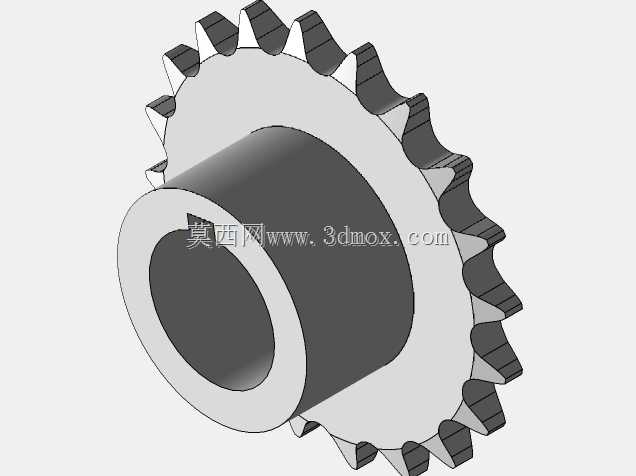

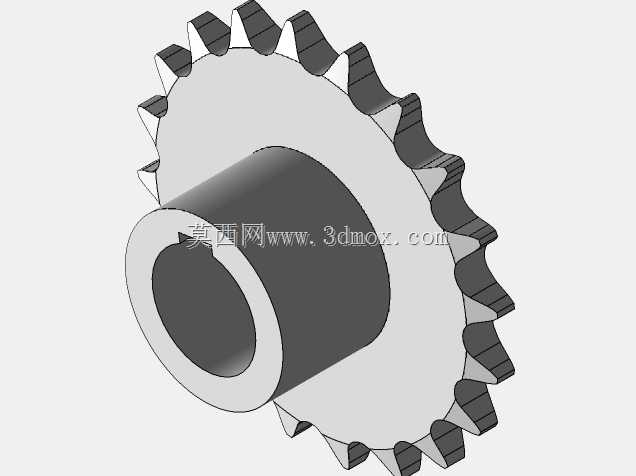

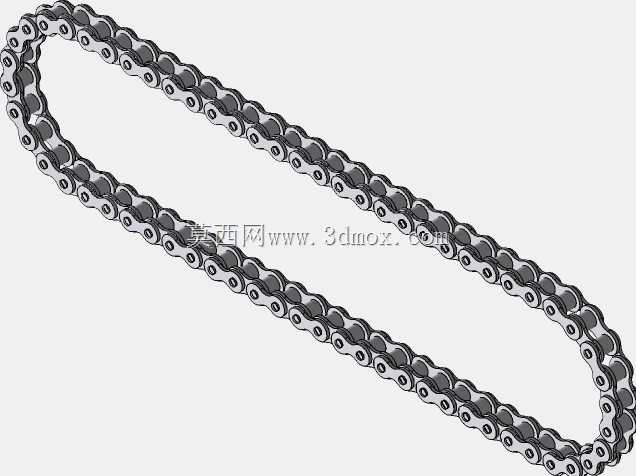

　　在各类链传动工况场景中，这类带一体式轮毂的链轮是动力传递环节的核心基础零件，常见于输送线、农业机械、轻工包装设备、小型动力传输机构的传动链路中，区别于片式焊接链轮，一体式轮毂结构的链轮更适配中等载荷、转速平稳的传动场景，能避免轮毂与轮片连接部位的松动风险，长期运行下的同轴度保持能力更优。从实际使用场景来看，这类链轮多搭配标准滚子链条使用，承担着将转轴扭矩通过链条啮合传递至从动轴的作用，在布局紧凑的传动舱内，带轮毂的结构可以直接通过中心孔与传动轴配合，不需要额外加装定位轴套，减少了装配环节的零件数量，也降低了累计装配误差对传动精度的影响。设计这类链轮时，首先要匹配对应链条的节距、滚子直径参数，齿形的加工精度直接影响啮合过程的平稳性，

　　齿槽的轮廓需要保证链条滚子能顺利啮入啮出，避免出现卡链、跳齿的问题，齿顶的修缘处理能减少链条进入啮合时的刚性冲击，降低运行过程中的噪音与齿面磨损速率。轮毂部分的长度设计需要结合传动轴的配合段长度确定，既要保证与轴的配合接触面积足够传递额定扭矩，也要避免轮毂过长导致的装配空间浪费，中心孔的公差选择需要根据载荷特性确定，中等冲击载荷下多选用过渡配合，搭配平键实现周向固定，键槽的位置需要避开齿根的应力集中区域，防止长期交变载荷下键槽部位出现裂纹。轮缘部分的厚度需要匹配链条的内节内宽，保证链条能在轮齿上顺畅滑动，不会出现侧向卡滞，轮齿的数量选择需要结合传动比要求确定，过少的齿數会导致传动多边形效应加剧，运行时的动载荷增大，

　　过多的齿数则会增大链轮整体外径，挤占设备内部的安装空间。从安装边界来看，这类链轮的轴向定位多依靠轴肩与轴端挡圈实现，轮毂端面需要预留挡圈的安装空间，链轮装配到位后，齿宽的中心平面需要与对应从动链轮的齿宽中心平面保持共面，偏差过大会导致链条侧向磨损加剧，缩短链条与链轮的使用寿命。实际选型建模过程中，齿形的绘制需要遵循链传动的设计规范，齿廓工作段的曲线需要保证滚子与齿面的接触应力分布均匀，避免局部应力过大导致齿面过早出现点蚀失效，轮毂与轮片连接的过渡部位需要设置合理的圆角，减少应力集中，提升零件的抗疲劳强度。这类一体式结构的链轮相比分体装配式链轮，加工工序更少，批量生产时的成本控制更有优势，在常规工况下的维护成本更低，

　　不需要定期检查连接部位的紧固情况，适合在固定传动比、长期连续运行的设备中使用。建模过程中需要重点关注齿形的参数化生成逻辑，保证齿距的累积误差在允许范围内，中心孔与齿顶圆的同轴度公差需要符合传动件的精度要求，键槽的对称度公差也需要控制在合理区间，避免装配时出现键侧配合不良的问题。在输送设备的应用场景中，这类链轮还会根据输送载荷的大小调整齿面的热处理工艺，中等载荷下多采用齿部高频淬火，提升齿面的耐磨性能，同时保留芯部的韧性，能承受一定的冲击载荷，避免断齿问题。对于安装空间受限的设备，这类带轮毂的链轮可以缩短传动机构的轴向尺寸，让整体结构更加紧凑，不需要额外加装定位隔套就能完成轴向定位，装配时的操作步骤更简便，也减少了隔套加工误差带来的传动精度问题。
