管道式静态流体混合装置结构设计

在化工连续化生产管路、食品饮料均质调配管线中，这类无动力静态混合装置是无需额外外接动力源的核心管路部件，完全依托管路内流体自身的流动动能完成多股介质的掺混作业，相比带搅拌结构的动态混合设备，没有动密封泄漏点、无需配套驱动电机与减速结构，长期运行的维护成本极低，也不会出现搅拌轴磨损、密封件老化漏液的常见故障。

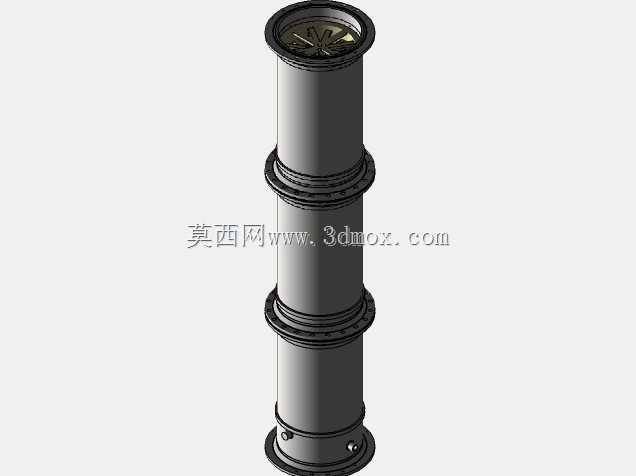

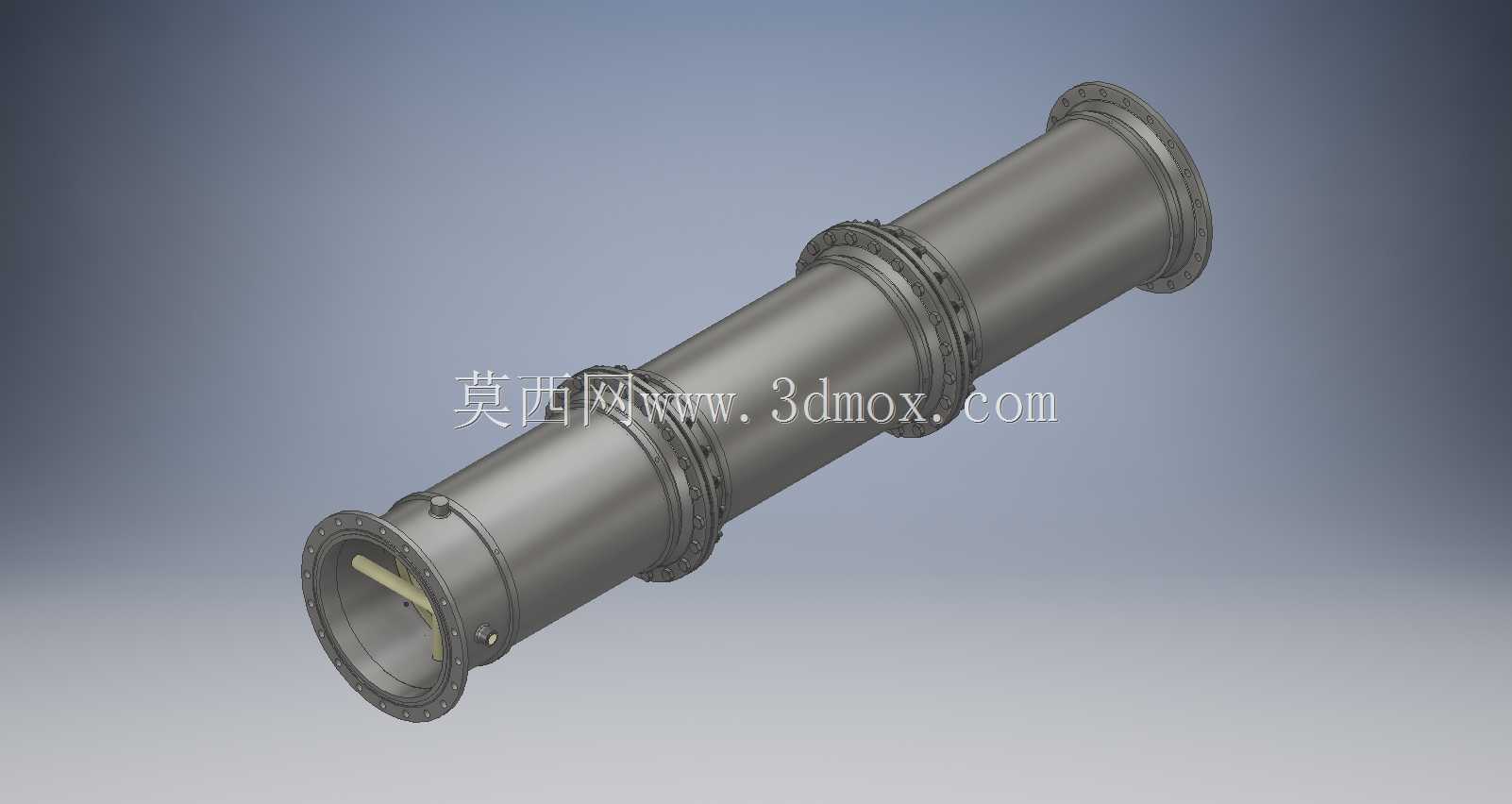

从结构设计逻辑来看，该装置整体采用直通式圆管筒体结构，两端配置标准法兰连接端，可直接对接同通径的工业管路，安装时无需额外改造现有管线布局，法兰的螺栓孔位、密封面尺寸完全匹配对应压力等级的管路法兰标准，安装边界与同长度的普通管道节段一致，不会额外占用过多管路安装空间，可水平、垂直甚至倾斜安装在管线的任意节点位置，适配不同厂区的管路排布需求。筒体内部设置有固定的混合单元结构，也就是入口端可见的导流分割组件，当多股流体从装置一端进入后，会被内部的混合单元不断分割、转向、重新汇并，通过反复的层流剪切、径向流动置换，让不同黏度、不同配比的流体在短行程内实现均匀混合，不需要额外施加外部能量，整个混合过程的压损控制在合理区间，不会对管线整体输送效率造成明显影响。

设计过程中需要重点考量筒体的壁厚匹配，根据适用的管路压力等级选择对应厚度的筒体板材，法兰的焊接位置要保证同轴度，避免安装后出现管路错位、密封面受力不均漏液的问题；内部混合单元的固定方式采用多点焊接与筒体内壁连接，保证长期受流体冲击不会出现移位、脱落，避免堵塞下游管路。筒体中段设置的连接法兰结构，是为了方便后期拆开检修、清理内部残留的介质，尤其是处理含少量固体颗粒的流体、或者易结垢的物料时，可拆分的结构能大幅降低清理维护的难度，不需要将整个装置从管线上完全拆除即可完成内部清洁作业。

实际选型应用时，可根据管线的设计通径、处理流量、物料特性匹配对应规格的装置，既可以用于液液两相的均匀混合，也可用于少量气液、固液两相的预混作业，在化工药剂投加、食品糖浆调配、水处理药剂混合等场景都能稳定适配，因为没有运动部件，运行过程无振动、无噪音，可直接集成在连续化生产管线中，不需要额外设置设备安装基础。建模过程中需要重点保证法兰连接尺寸的标准性，内部混合单元的角度、间距要符合流体混合的流道设计要求，筒体外径、整体长度要和实际安装边界匹配，避免后期安装时出现与周边管线、支架干涉的问题，筒体上的附属接口可根据实际需求预留压力检测、温度检测的安装位，方便生产过程中实时监测混合段的工况参数。
